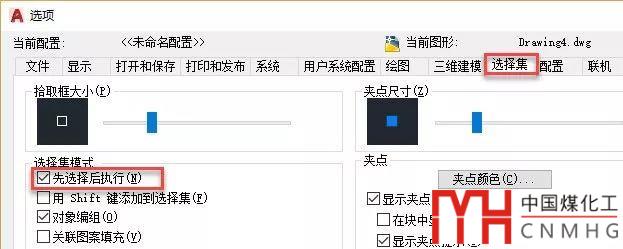

前幾天有網友在群里問了這樣的問題并發過來截圖，我想當然地認為是選項對話框中的“先選擇后執行”選項沒有勾選，如下圖所示。

這個選項對應的變量是PICKFIRST，當打開此選項后，可以先選擇對象，然后再執行移動、旋轉、創建塊的其他命令。如果此選項被關閉，即使先選擇了對象，執行修改等命令時仍會提示讓選擇對象。

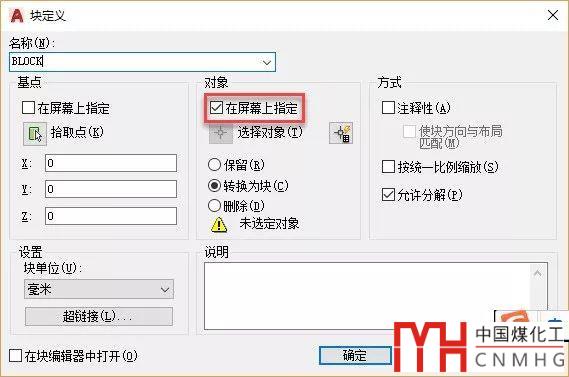

但網友說其他命令都沒有問題，只有創建圖塊的時候才會有這種現象，還是另外一位網友從他的截圖看出了問題，原來他在圖塊對話框的對象參數中勾選了“在屏幕上指定”。

當勾選在屏幕上指定選項后，下面的選擇對象按鈕也變灰了，也就是說只能在單擊確定按鈕后再到圖面上選擇用于創建圖塊的對象了。

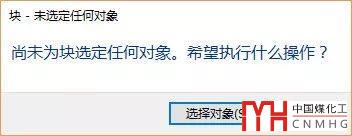

上面兩個原因可以導致先選對象后還會讓選擇對象，不過在創建圖塊時提示不一樣，當沒打開“先選擇后執行”時，如果沒有勾選“在屏幕上指定”對象，會提示我們沒有選定對象，如下圖所示。

出現這種提示，可以單擊選擇對象按鈕來選擇圖形。

而如果只是勾選了“在目錄上指定”對象，在單擊確定按鈕關閉對話框后，會在命令行提示讓選擇對象，如下圖所示。

我們有時可能在沒注意的情況下修改了默認設置，導致操作跟平時有所不同，這是可以用其他CAD版本或其他機器上的CAD對比一下設置。
