有時我們希望將保留封閉邊界外或內的圖形，或者將一條線一側的圖形全部修剪掉，如果用常規的修剪功能，邊界是矩形或直線還好說，可以框選要被修剪的圖形，但如果邊界是一個圓或一段圓弧就不容易框選了。

如果你的CAD裝了擴展工具，就可以試一下增強裁剪EXTRIM的功能，這里簡單介紹一下此功能的操作。

CAD的擴展工具怎么安裝？

1、輸入EXTRIM，回車。

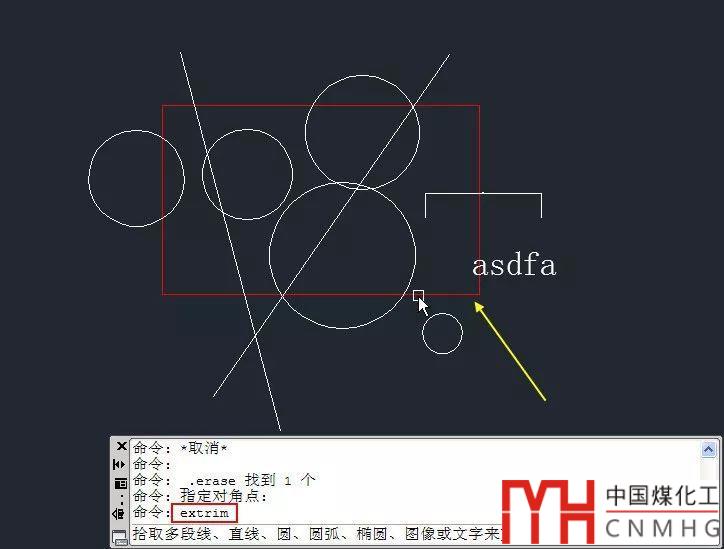

2、根據提示選擇一條封邊的邊界線，可以是直線、多段線、圓等，如選擇下圖中的矩形。

如果選擇的邊界是封閉的圓或多段線、橢圓，我們可以修剪內部或外部圖形，如果選擇的是直線、圓弧或不封閉的多段線，這可以修剪某一側的圖形。

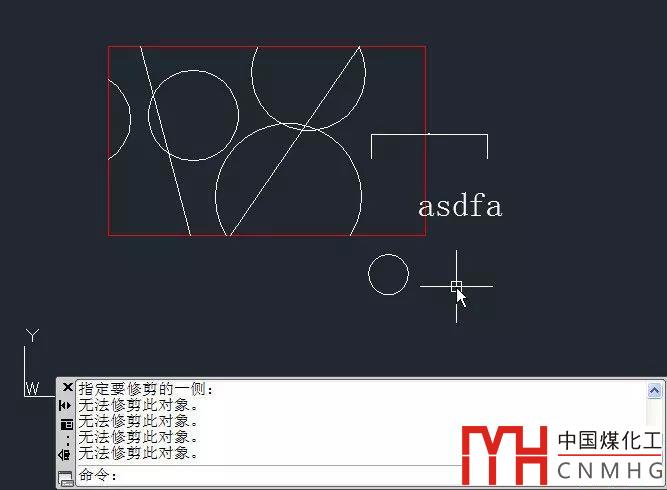

3、根據提示選擇邊界的一側，我們在矩形的外側單擊一下，圖形就可以開始修剪，如下圖所示。

與矩形相交的圓、直線等線性圖形都被正確的修剪了，文字、圖塊等對象無法修剪，此功能也不處理標注。

不與邊界相交的對象不會處理，如果你的邊界外還有一些需要?jiǎng)h除但不與邊界相交的圖形，你需要自己手動刪除這些圖形了。

以上技巧適用于AUTOCAD及浩辰CAD等類似的CAD軟件。
