有時候很簡單的問題卻會給我們?cè)斐珊芏嗬_，最近遇到不少人問這樣的問題，雖然現象不一樣，但原因卻是相同的。比如:：

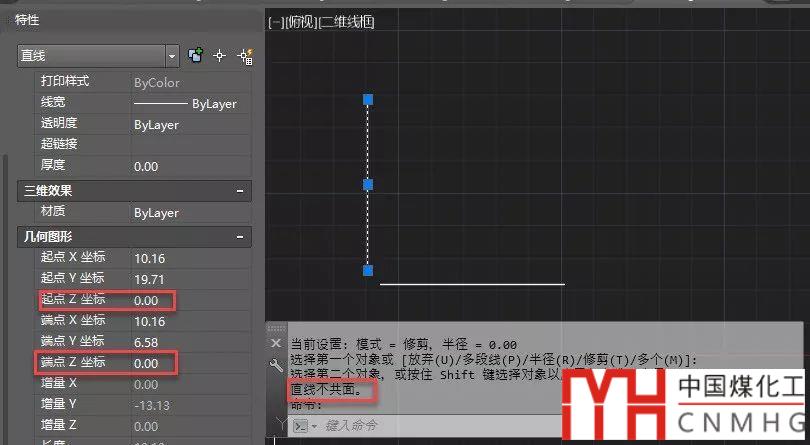

兩條直線的Z坐標都是0，怎么在倒角的時候卻提示不共面？

如下圖所示。

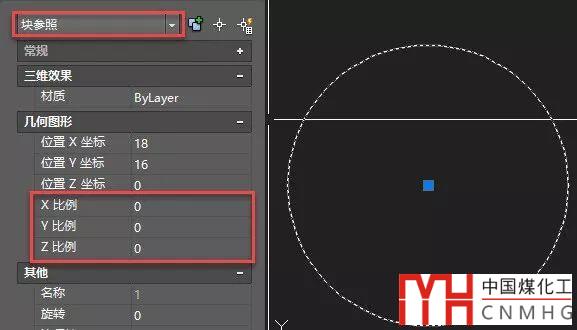

為什么圖塊的比例會是0呢？

如下圖所示。

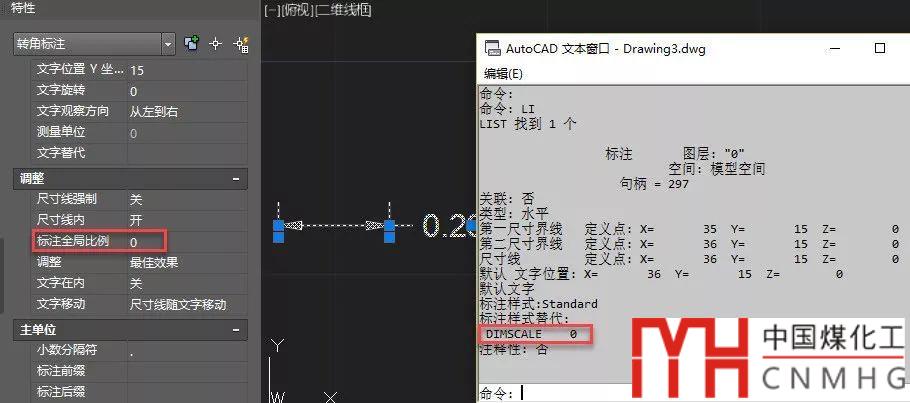

為什么查詢標注的比例是0呢？

例如下圖所示。

諸如此類的問題很多，這里就不在一一列舉了。

其實原因很簡單：

就是單位（UNITS）長度精度設置顯示的小數點位數不夠。

其實這個問題以前也講過，當時遇到的問題是：修改文字的寬度因子為什么不變？相同比例的圖塊大小卻差很多等等，文章鏈接如下：

為什么相同比例的圖塊不一樣大？為什么修改不了文字的寬高比？

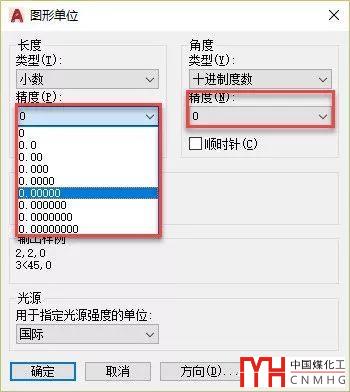

解決辦法就是修改單位（UN）的精度，多顯示幾位小數。如下圖所示。

每日一貼——CAD的單位設置相關問題和功能

CAD長度單位默認精度是精確到小數點后4位，這種狀況下出現類似問題的幾率比較低，因?yàn)橹挥袛?shù)值或數值差別小于0.00005的時候才會看不出來。而很多人考慮圖紙標注要求精確到小數點后2位或只保留整數值，于是將單位精度調成了精確到小數點后2位或不要小數，這樣問題就很容易出現了。

其實單位對話框的精度控制的是在CAD界面內，如狀態欄、特性面板、查詢等面板或?qū)υ捒蛑袛?shù)值的顯示精度，單位設置不會影響標注的數值精度，標注的數值精度是由標注樣式確定的。

下面是廣告，看到廣告、點廣告都是對小編的支持

單位的設置會不會影響CAD圖形計算的精度?

有人問這樣的問題，這個大家不用擔心，CAD的精度是程序內部控制的，并不會受單位設置的影響。但CAD也不是完全沒有誤差的，如果坐標值超常大，比如達到10的幾十次方，CAD就有可能出現一些異常，比如直線只有一個夾點、修剪或填充不正確等等。

CAD的計算精度與單位設置無關，常規圖紙中計算精度是足夠的，但也要避免出現極大坐標。

另外，單位精度的設置也不影響我們輸入坐標值和參數，即使單位設置不保留小數點，我們同樣可以輸入0.0001或更小的值，只是輸入完，可能顯示出來的是0罷了。

為什么CAD直線、多段線等圖形只顯示一個夾點？

為什么無法顯示和標注角度的小數？

有時我們需要畫或標注帶小數，但輸入完顯示和標注的時候卻被四舍五入成整數了，初學者也會為這樣的問題困擾。

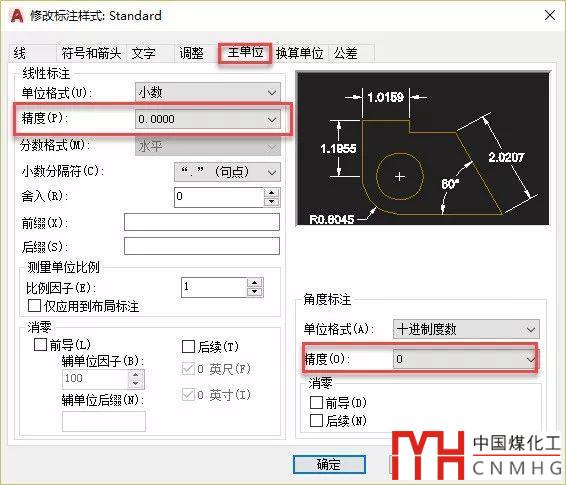

我們上面說的都是長度單位，他控制坐標、長度、比例等數值的精度，在單位對話框和標注樣式中角度有專門的精度設置，通常都不保留小數，上面截圖中的單位對話框中我專門標記了角度精度參數，在標注樣式的主單位有相同的設置，如下圖所示。

可以看到標注樣式中長度和角度的單位也是分開設置的。我們想標注帶小數的角度，只需要調整角度標注的精度了。

小結

通過上面的介紹，希望大家尤其是初學者要記住：

單位對話框設置是數值的顯示精度，標注精度在標注樣式里設置，如果沒有特殊需要，可以不用去調整單位對話框的精度設置。

遇到數值顯示為0卻不應該為0或數值相同但圖形卻不同時，不妨先調整一下單位看看！要想不被類似困擾，首先要自己對CAD的各種參數和設置有一定了解，另外要掌握分析問題的方法。
