摘要：之前我們對圖層的基本應用進行了講解，也學習了如何修改圖形的顏色、線型、線寬。我們還留下了一個問題：是否修改圖層顏色后，圖層上的所有圖形也會隨之變色？下面，我們將利用一個小小的練習來回答上述問題。

為了讓初學者盡快掌握一些重要的圖層操作，在實驗步驟中還插入一些圖層操作介紹，請務必留意，為了降低學習難度，不再單獨對這些操作進行介紹。

利用圖層控制圖形的顏色

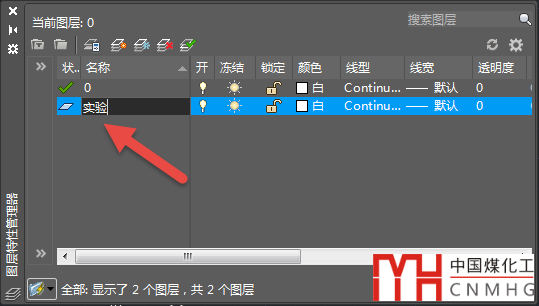

打開圖層特性管理器，并新建一個圖層，并改名為“實驗”。

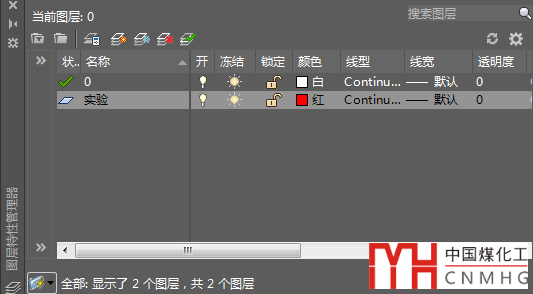

單擊此圖層的顏色塊，將圖層的顏色修改為紅色后，單擊“確定”按鈕，退出圖層特性管理器。

如果使用的是CAD高版本，圖層管理器面板可以不用關閉就可以繪圖并隨時調整圖層特性。

設置當前層
對于圖層操作，我們還有一個重要的細節沒有涉及到：哪個圖層是當前層？是不是每次要設置當前圖層，都一定要打開層特性管理器？

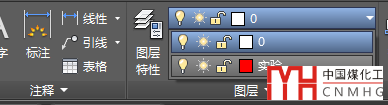

其實，通過操作界面上的圖層下拉列表，不但可以了解當前圖層的名稱，而且可以快速實現當前圖層的切換。如下圖，當前圖層就是圖層列表所顯示的圖層——0層，直接在下拉菜單中選擇某一圖層，就可以將選中的圖層置為當前層。

將“實驗”層置為當前層后，后續所繪制的對象將被放置到“實驗”層上，直到將其他圖層置為當前層。

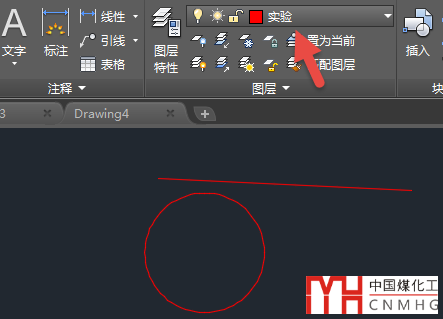

畫一個圓和一條直線。

可以看到，由于圖層的顏色設置為紅色，所以在該圖層上所繪制的對象默認情況下是紅色，這就是說，可以利用圖層來控制圖形對象的顏色屬性。

查看圖形的顏色屬性
在CAD中，選中對象后，操作界面右側的特性面板（屬性框）就會列出選中對象的所有屬性（如果沒有打開，可以按CTRL+1打開）。這里，我們選中圓，然后查看其顏色屬性。

可以看到，圓的顏色特性是“ByLayer”。“ByLayer”的意思是“隨圖層”，也就是說，圖形使用它所在圖層的顏色，改圖層顏色，這些圖形的顏色將跟隨變化。

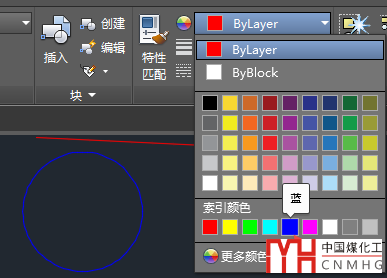

利用頂部命令面板中的顏色下拉框?qū)⑻畛鋵?duì)象的顏色改為藍色，如下圖所示。

在此，我們應該可以看出，除了可以將對象的顏色屬性設置為“ByLayer”，讓其直接使用與圖層相同的顏色外，還可以使用與圖層不同的顏色。由此可見，顏色的設置是十分靈活的。

注：低版本CAD顯示的是一個簡單的列表，需要選定顏色后圖形才會變，高版本在光標停留在某種顏色后，就直接可以看到顏色預覽的效果。

新建一個名為“綠色”的圖層，圖層的顏色設為綠色，將對象移動至其它圖層。

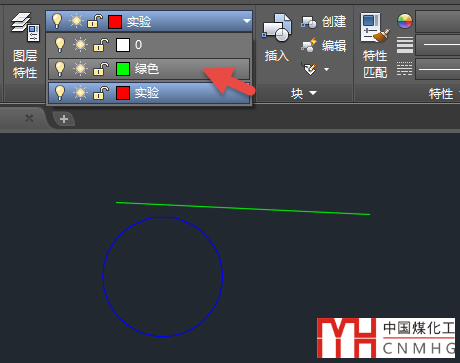

選擇剛才畫在紅色圖層的圓和直線，在圖層控件的下拉菜單上選擇“綠色”圖層。這是一種將圖形對象移到其它圖層最簡單、方便的方法。

可以看到，將圖形移到“綠色”圖層后，由于直線顏色特性仍為“ByLayer”，所以移到新圖層后，它的顏色會自動隨圖層改變?yōu)榫G色。而圓的顏色被改成了藍色，顏色不在受到圖層的控制，移動到新圖層后顏色沒有變化。
如果有興趣，您還可以做這樣的實驗：在不移動對象的情況下，直接在“圖層特性管理器”中修改“實驗”圖層的顏色為綠色，也可以得到相同的效果。
對于線型、線寬等其它屬性，其控制和操作方法與顏色類似，你只需領悟圖形顏色屬性與圖層之間的關系，就可以舉一反三。

總結：

在上述的實驗中，我們介紹了以下幾點重要的圖層操作。

1、在圖層特性管理器中雙擊圖層的名稱欄，可以修改圖層名。

2、操作界面上的圖層下拉類顯示的圖層為當前層，后續繪制的圖形將會被放置于該圖層之上；此外，利用圖層下拉菜單，可以快速選擇某一圖層為當前層。

3、選中對象后，可以從操作界面右側的特性面板查看其特性和參數。

4、如果對象的顏色屬性設置為“ByLayer”，對象將直接使用其所在圖層的顏色屬性，利用這一特性，我們可以通過修改圖層的顏色來達到同時修改圖層上多個圖形的顏色的目的，線型、線寬等也是如此。

5、除了可以將顏色屬性設置為“ByLayer”，圖層對象還可以設置與圖層不同的顏色，但將屬性設置為非“ByLayer”后，這些屬性將不受圖層的控制。

6、選中圖形，然后，在圖層控件下拉菜單上選擇目標圖層，可以將選中對象移至目標圖層。
