殼程由不同材料組成的換熱器
起源
一臺固定管板換熱器，殼程材料為SA-516 60， 管程（管板和換熱管）材料為304L，管殼程沿程金屬平均溫度分別為146.6和147.4°C，相差很小。

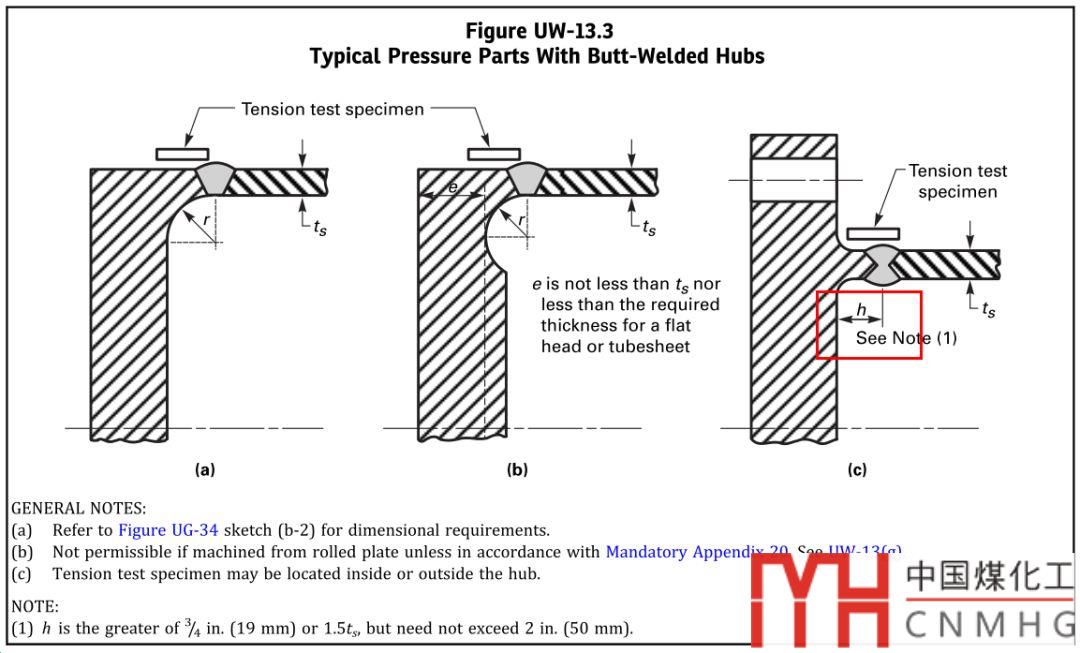

由于設備是致死工況，所以管板按照UW-2，采用UW-13.3對接接頭，留了~20mm的小凸肩。
小凸肩為管板的一部分，材料為304L。
設計人員將筒節由三節組成304L（20mm）+ SA-516 60+304L（20mm）。
經計算，合格。
為什么單獨拿出這么一小段短節來計算呢？
主要是校核一下小凸肩厚度是否足夠。
封頭，法蘭直邊的計算
真的合格嗎？
將筒體三節材料全部改為SA-516 60（20mm）+ SA-516 60+SA-516 60（20mm），其余不變。
建模全部按照殼程筒體為SA-516 60計算。
經過計算，由于管程殼程材料不同，盡管管殼程沿程金屬平均溫度相差很小，但是膨脹系數不同，需要加膨脹節才行。
為什么按照實際建模，計算不需要膨脹節。
按照殼程為碳鋼建模，計算需要膨脹節呢？
計算對比
我們將殼程都為碳鋼稱作方法A，將殼程為304L+SA-516 60+304L稱作方法B。

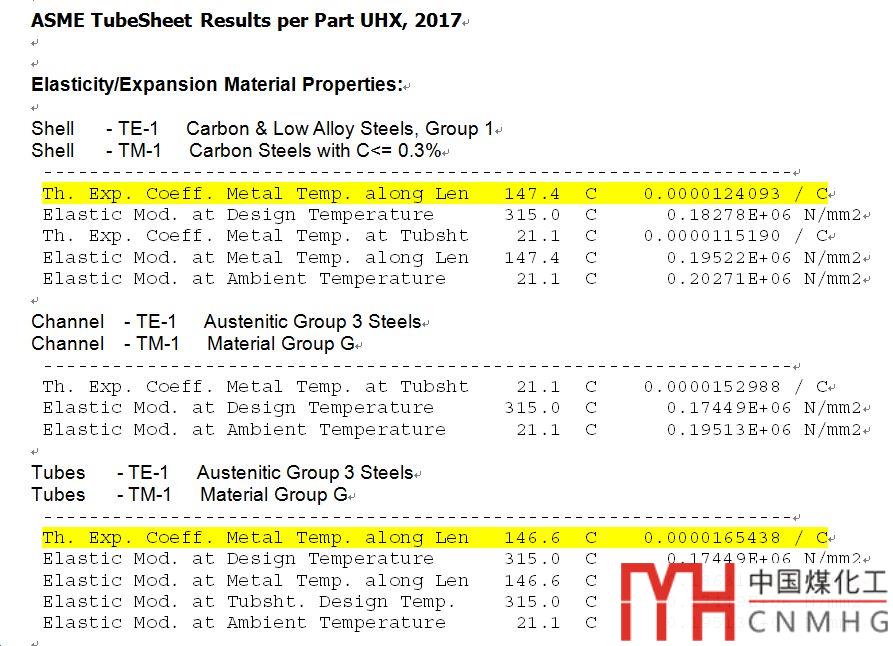

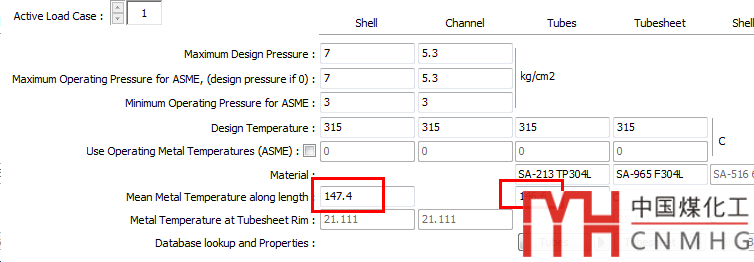

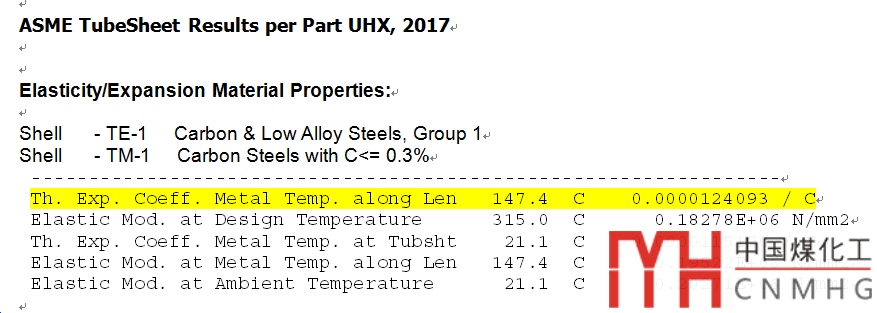

方法A的熱膨脹系數：
方法B的熱膨脹系數：
兩者不同的地方在于：
殼程的熱膨脹系數不一樣。
方法A殼程用的是碳鋼的熱膨脹系數，
方法B殼程用的是不銹鋼的熱膨脹系數。
由于B法的管殼程熱膨脹系數相同，所以算出來熱應力會很小，所以不需要加膨脹節。
推測
對于這個模型，筒節304L的部分只是占一小部分，相對于整個筒節是可以忽略不計，程序理論上應該按照占主體部分的碳鋼計算熱膨脹量，但是實際上卻用的是304L的膨脹系數。
那可以合理推測：
程序是按照離管板最近的一節材料的熱膨脹系數來計算熱膨脹量。
為了證實這個推測，將設備的筒節材料改為：
SA-516 60+304L+304L
如果推測正確，預期程序算的結果是：
熱膨脹系數按照SA-516 60，需要加膨脹節
經過運行：
完全證實了猜測。
推測證實了，但是開心不起來：
一般來說，如果用戶按照實際的情況建模，那么計算應該會精確。
但是軟件編制如果沒有考慮這種情況，導致有時按照實際情況建模，結果卻可能更不準確。
解決方案

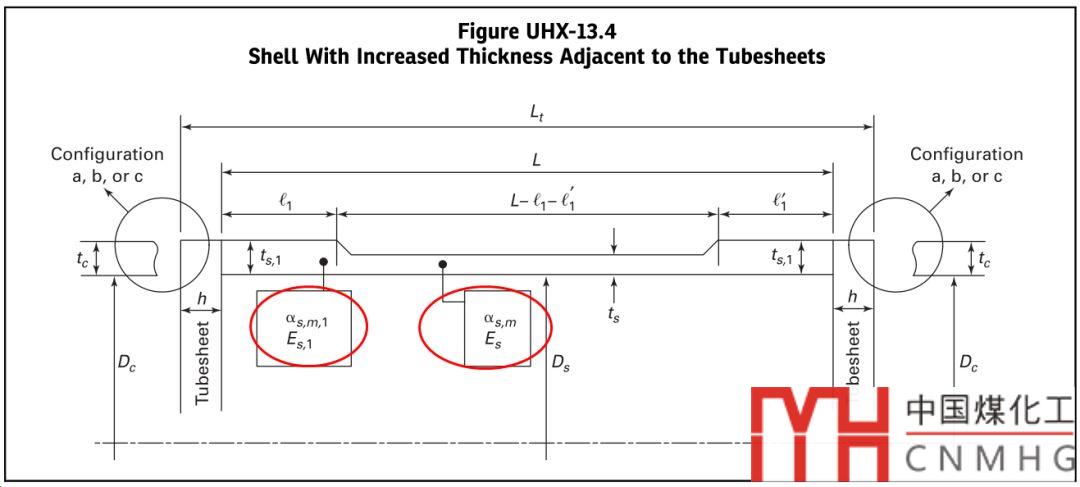

按照ASME VIII I -2017,對于固定管板，殼體可以采用不同材料和不同的厚度。其厚度，熱膨脹系數和彈性模量都可以不一樣。

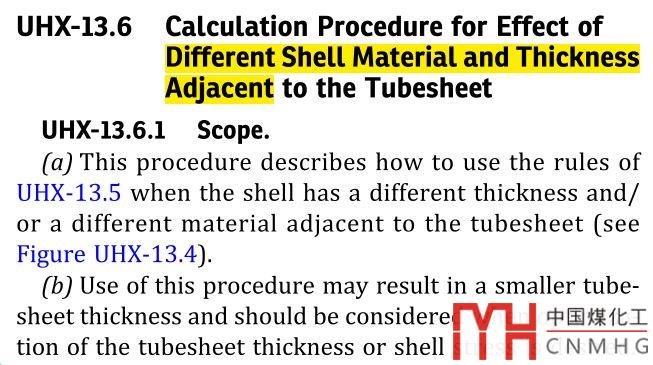

專門UHX-13.6講這類固定管板換熱器的計算：

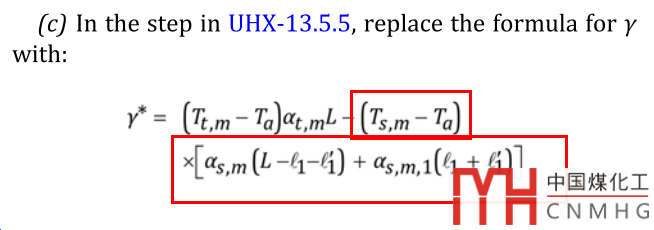

其熱膨脹的計算，用的是兩段材料各自的熱膨脹系數合并得到總熱膨脹量。
PVElite中的實現

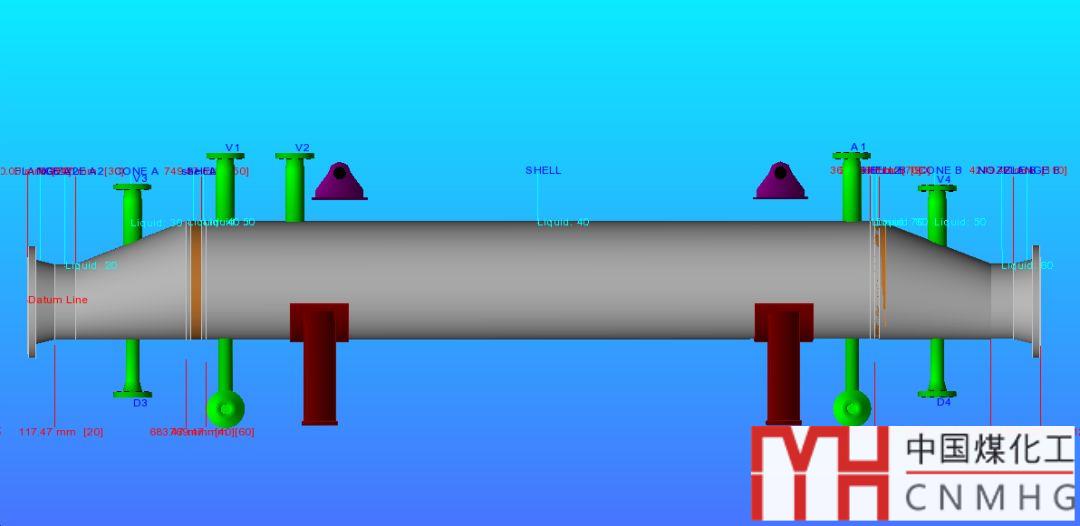

既然規范中有，那么PVElite是有這種結構的：

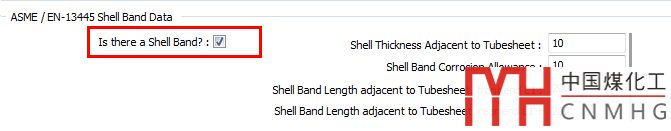

在換熱器的 Tubesheet Properties中，勾選IsThere a shellBand.

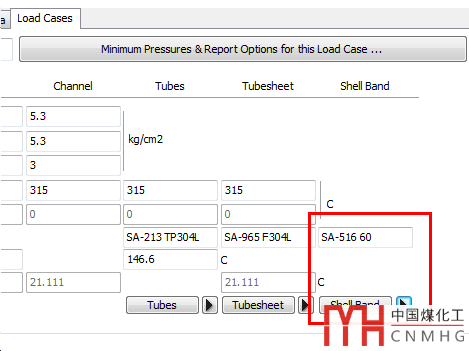

然后在Load Cases 中選擇 Shell Band的材料：
即可獲得既符合圖紙，又符合實際和規范的計算書。
總結
-
軟件允許建模，不代表軟件會自動按照所建模型考慮，遇到特殊模型，應當檢查一下計算結果是否符合實際情況。
-
對于殼體由不同材料組成，軟件是否可以增加這類提示，或者提醒設計者按照Shell Band計算，或者可以自動按照不同材料來計算。
