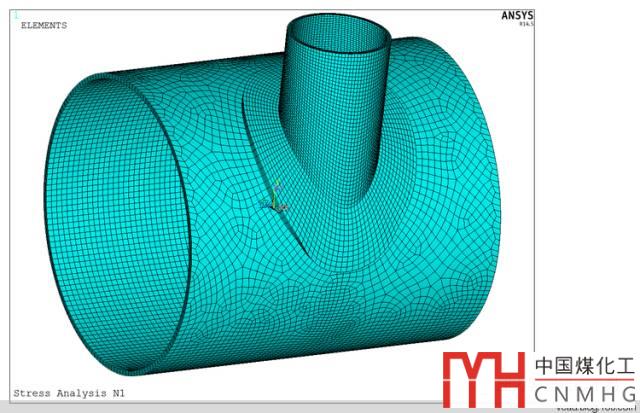

前陣子做了個切向接管入口帶補強圈，SW6無法計算，所以做了個有限元分析，結果評定是合格的。

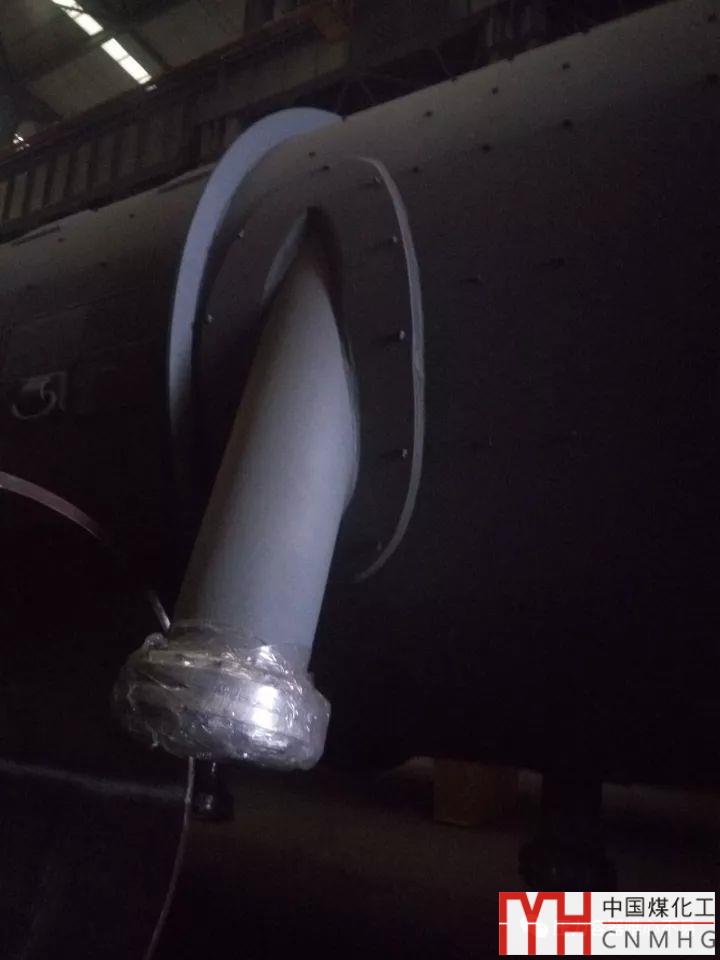

但是實際制造過程中，補強圈的制造如下圖所示（車間比較暗，沒能照亮你的美）：

在切向部位，補強圈和接管之間并未如模型一樣貼合，而是有很寬的一道間隙。

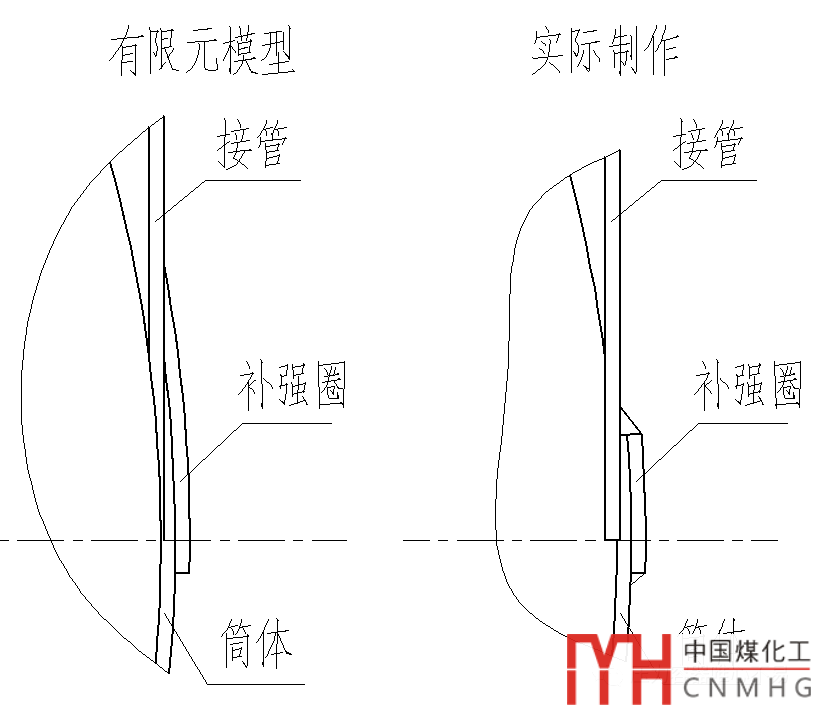

實際制作的模型，對比有限元模型，材料少了很大一塊，而且是在比較關鍵的部位。很容易造成設備的補強不合格。

造成這樣的原因是偏心切向接管的補強圈非常難以制作和焊接，對于補強圈的下料需要非常仔細。

如何解決這個問題呢？

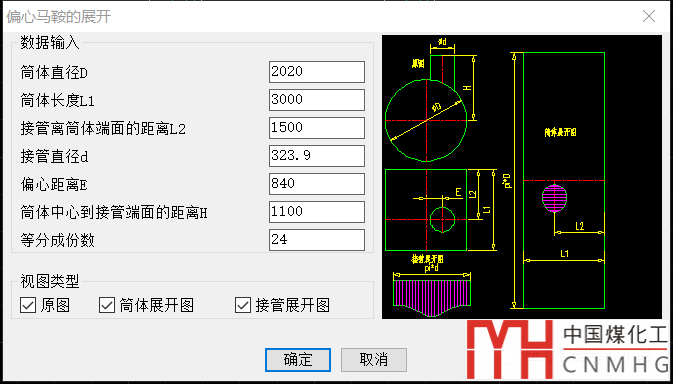

VCAD有個鈑金展開模塊，里面有偏心馬鞍的程序，是專門用來制作偏心的接管以及補強圈的。

它可以生成偏心馬鞍1:1的圖：

也可以生成偏心馬鞍在筒體上的開孔圖：

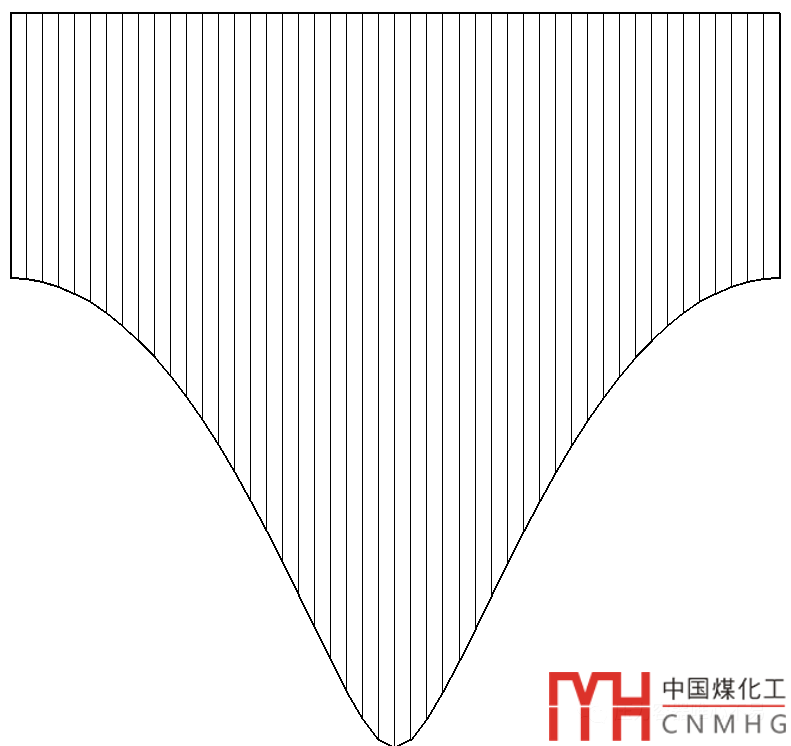

還可以生成偏心馬鞍的接管展開圖，按圖上數控切割，再卷吧卷吧，焊接就成了接管，插入筒體嚴絲合縫莫名酸爽。

輸入的等分份數越多，那么展開的就越精確。

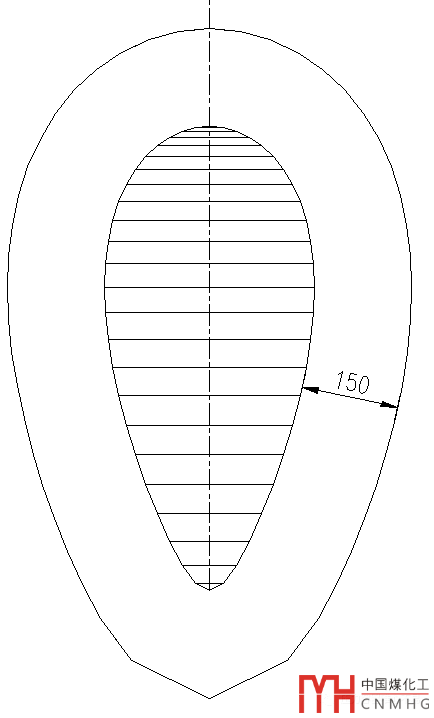

用這個鈑金展開程序還能生成偏心的補強圈。

筒體上的開孔圖為多義線，先將其用pedit命令合并。然后往外偏移補強圈的寬度，就能夠生成補強圈了。當?shù)确址輸?shù)越多，多義線也越圓滑。

那么采用這個程序制作補強圈下料的時候需要注意什么呢？

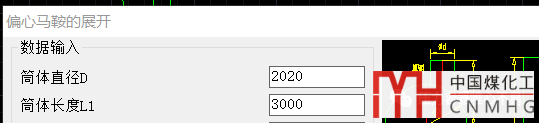

對于一般情況下，輸入項“筒體直徑D”一般輸入筒體的外徑。

對于偏心距離很大的接管補強圈，輸入外徑會出現補強圈離接管切向處距離特別大的情況，如下圖示。

此時應該輸入筒體外徑+2倍補強圈厚度。讓補強圈的尺寸盡量和接管貼近，方便后期工人打磨坡口焊接。如果補強圈下料時不注意，那么后期補強圈和接管的距離可能達到50~100多，無論如何堆焊都補不上的，只能焊接成上圖的形狀。

對，當年我就是這么浪費了一塊不銹鋼補強板的。

設備已經做成了，補強圈焊成這樣，您有何高見？
