很多初進入壓力容器行業的朋友，被塔器的基礎三件套給弄暈了：

基礎模板

基礎樣板

基礎錨板

模板，樣板，錨板到底是干嘛用的？

我們先了解一下為什么需要這3樣?xùn)|西。

一句話：

為了塔的順利安裝。

一般大型的塔設備，地腳螺栓較多，如果土建的地腳螺栓埋的尺寸和塔的裙座基礎環板孔相差過大，會造成安裝困難。

設備廠家要做一臺塔，同時現場人員需要做鋼筋混凝土的塔基礎。如果等到設備廠家做完設備運到現場，再配裝螺栓，那么工期會大大延誤。

不配裝，無法保證安裝；

配裝，無法保證工期。

為了解決這個問題，工程人員想出了非常聰明的辦法：

樣板

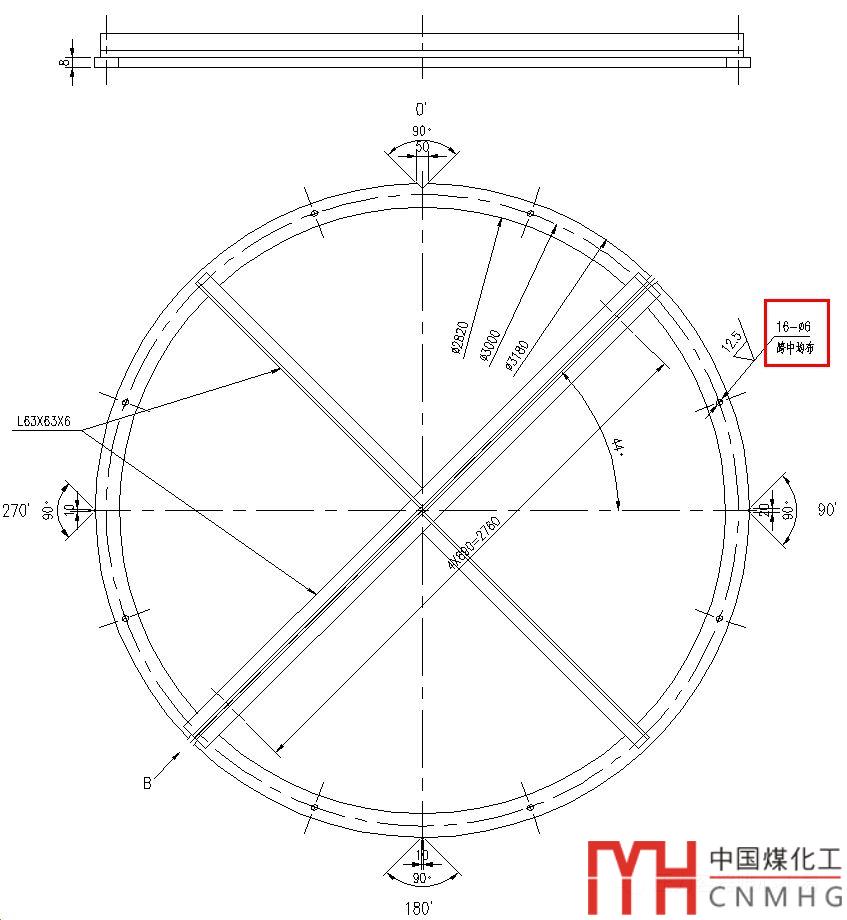

制造單位先做基礎樣板，樣板在螺栓中心圓的螺栓處上開約6mm的小圓孔。

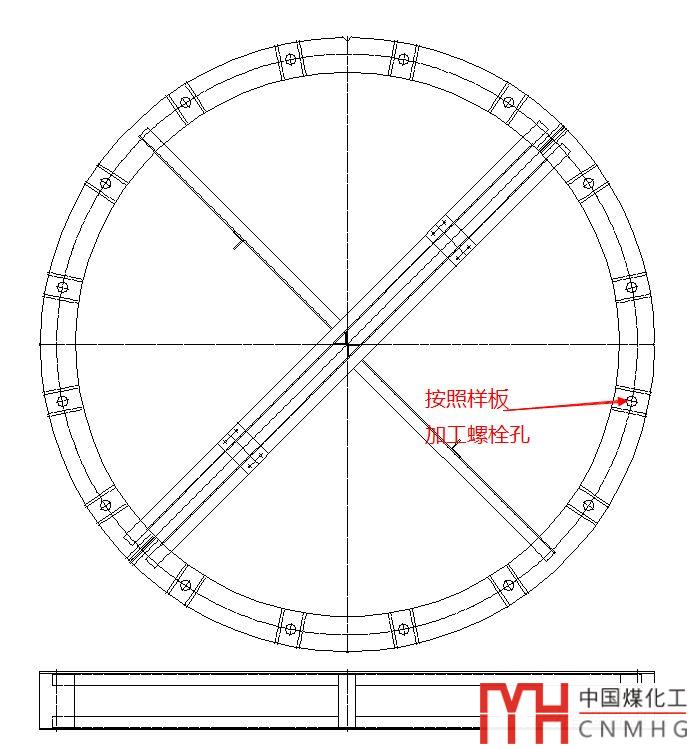

以此樣板的孔，加工基礎模板和錨板的地腳螺栓的直徑及位置，并標好方位。

這樣基礎模板和錨板就能夠配上了，制造單位先做基礎模板和錨板，一起發到現場去安裝土建的基礎以及地腳螺栓。

樣板留在制造單位，用來鉆裙座基礎環板的螺栓孔。

由于基礎環板時由樣板配鉆的，這就保證了基礎環板和錨板模板的地腳螺栓中心圓以及位置是一致的。

同時在工期方面，由于基礎模板錨板在設備制造前就發到現場了，不影響現場的土建工作。

而設備制造單位發出去模板后，可以悠閑的，按照既定步驟加工筒體封頭，加工基礎環板，不用擔心現場來催設備。

模板錨板到現場后，錨板一般用來和地腳螺栓埋在鋼筋混凝土下面，用來固定地腳螺栓。

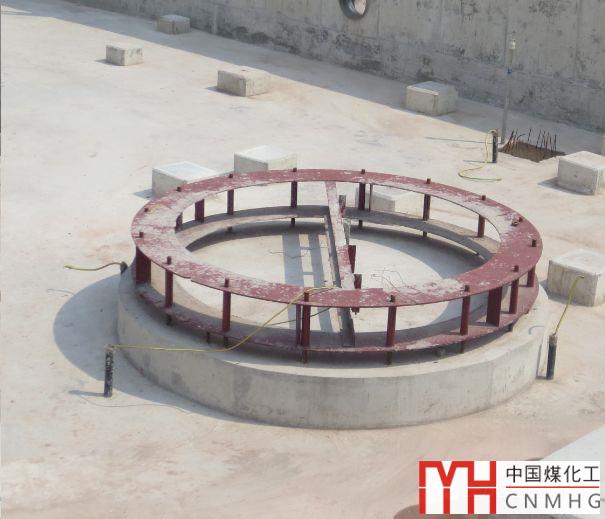

模板一般安裝在露出基礎表面上部，并和地腳螺栓一起澆筑。

這樣由于基礎模板尺寸和塔器裙座螺栓座尺寸匹配，那么就能保證塔器安裝時順利安裝。

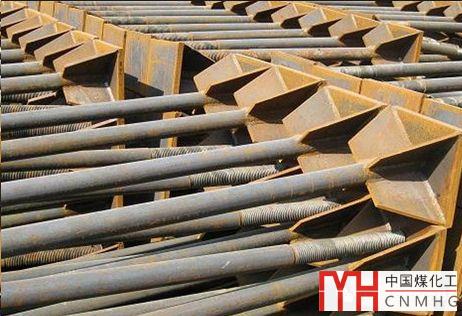

其中錨板有些時候不是必須的，有時地腳螺栓是焊接的板，無須錨板連成一起。

而基礎模板往往是必須的。

而樣板的存在，是為了配鉆基礎模板和裙座基礎環板。

樣板-模板-錨板和裙座基礎環板，形成一個完美閉環，完美匹配一起。

他們?nèi)齻€就是吉祥如意的一家。
