前面的文章我們介紹了PLC的“日期時間”數據類型（認識SIMATIC S7系列PLC的"日期時間"數據類型），今天這篇文章，我們想和大家談?wù)剬?shí)時時鐘（real time clock）及S7-200 Smart如何保持實時時鐘。

PLC的系統時間來自于其內部的實時時鐘，而實時時鐘則與其時鐘晶振有關。我們知道，PLC的CPU模塊內部其實是一塊（或幾塊）電路板。在這個電路板上，有主控單片機（MCU）芯片、外設芯片、存儲芯片及電阻、電容、電感等。主控單片機芯片有兩種晶振：一種用來提供單片機指令運行的時鐘頻率；另一種就是提供實時時鐘的頻率。晶振（這是說的是無源晶振）連接在單片機專門的引腳上，該引腳內部有起振電路。當給單片機通電后，起振電路與外部的晶振形成穩定的振蕩電路，從而給單片機提供固定的時鐘頻率。

一切都很完美，但是需要一個前提：供電！

如果單片機斷電了，振蕩電路就停止了，時鐘也就停止了。

我們的個人電腦（PC），也是這樣工作的。在主板上，有一塊小電池。當你關機后，電腦的實時時鐘是靠這個電池來維持的。這就是為什么一臺很久沒有打開的老電腦，開機后時間變成了很久很久以前。

PLC的實時時鐘也是一樣的道理。

在S7-200 Smart標準型CPU的內部有一個超級電容（Super Capacitor），當PLC斷電后，依靠該電容來維持實時時鐘。能維持多久呢？典型值是7天，最少6天。感覺這個時間很短是不是？可能十一放假回來，設備的時間就需要重新設置了。

注：S7-200 Smart緊湊型CPU沒有內置的超級電容，因此它的實時時鐘在斷電后是不能保持的。

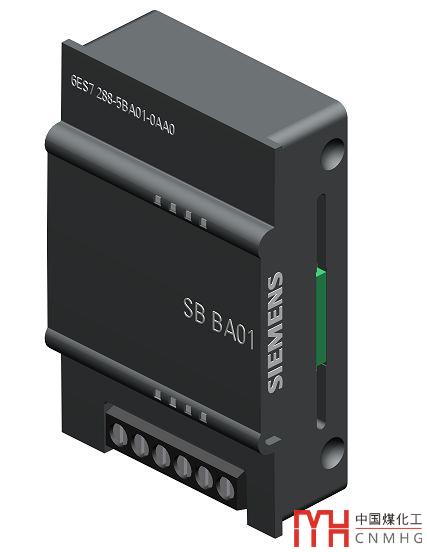

為了能夠較長時間的保持實時時鐘，S7-200 Smart（CPU固件版本V2.0及以上）提供電池信號板（SB BA01），其示意圖如下：

電池板（SB BA01）上有一個電池插口，支持的電池型號為：CR1025。購買電池板不附帶電池，需要另行單獨購買。

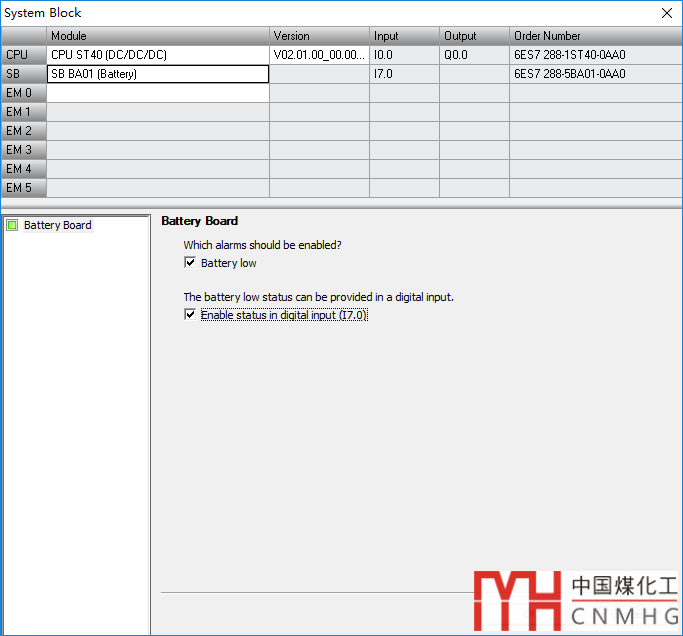

電池板可以插到標準型CPU的信號板插槽中，不需要額外的接線。但是需要在硬件中組態并下載到CPU中，如下圖：

電池板（SB BA01）提供診斷功能，當電池電壓低于2.5V時（正常3V），會將紅色報警LED指示燈點亮；電池的狀態可以通過狀態位(Status bit)傳遞給CPU，其更新頻率為CPU正常運行時每天一次或CPU初始上電時更新一次。如果在組態中開啟“Enable status in digigtal input（I7.0）”，可以在“I7.0”讀到電池的當前狀態，0=正常；1=電壓過低；

電池板（SB BA01）能維持大約1年的實時時鐘。

好了，關于PLC的實時時鐘（real time clock）及S7-200 Smart如何保持實時時鐘就先介紹到這里
