早期在調試SEW變頻器的時候，都是使用專用的編程電纜，通過RS485接口進行調試?，F(xiàn)在隨著工業以太網的普及，SEW變頻器也支持使用以太網進行調試。使用一條普通的網線，就可以對變頻器進行參數修改、手動控制等，方便快捷。今天這篇文章，我們就來談?wù)勅绾卧贛otion Studio環境下，通過以太網接口來訪問SEW的變頻器。

本文的硬件環境需求：
1）安裝有Motion Studio的電腦一臺；
2）以太網網線一條；
3）交換機一個（如果僅訪問一臺變頻器，可以不用）；
4）帶有以太網接口（DFE32B）的變頻器一臺（或幾臺）；

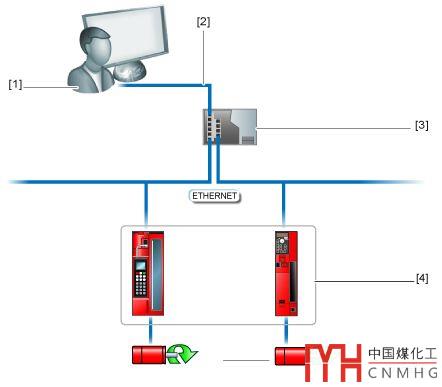

下面這張圖，是本文網絡連接的示意圖：

接下來我們講解Motion Studio軟件的設置與使用。

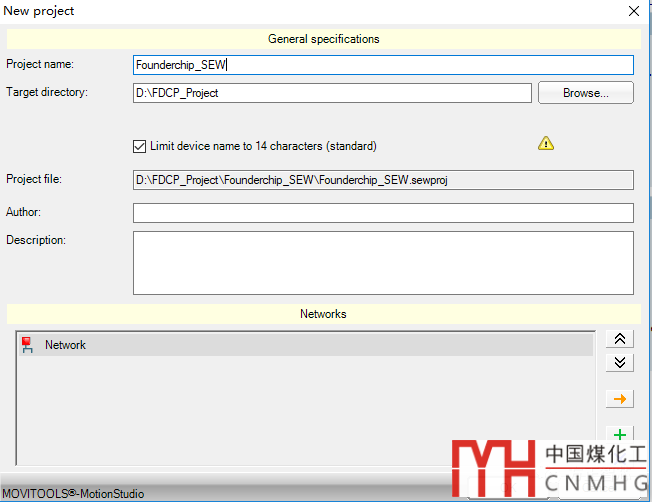

首先打開Motion Studio軟件，新建一個工程，如下圖：

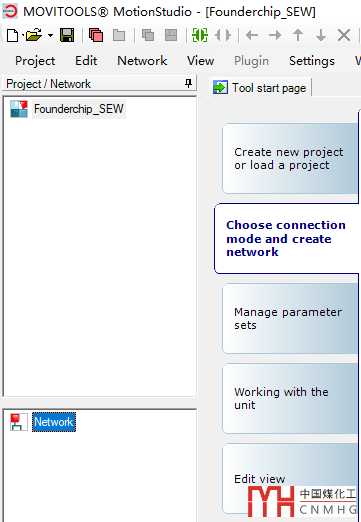

新建好的工程界面如下：

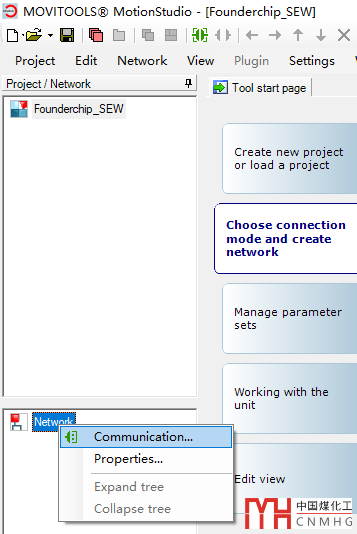

找到【Network】選項卡，右鍵單擊，出現如下菜單：

點擊【通信（Communication）】，出現通信鏈接配置的對話框。

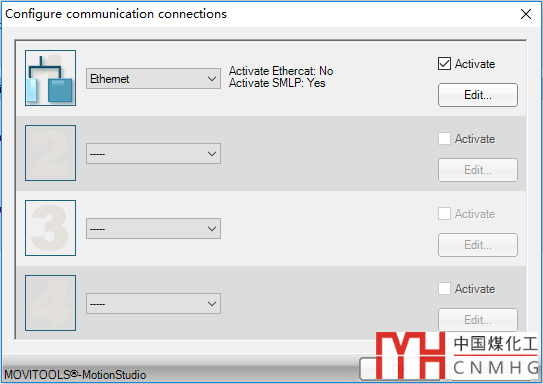

在第一個連接中，點擊列表框，可以看到Motion Studio支持的所有通信接口，比如：Serial（串口）、Profibus等。本文介紹的是以太網接口，所以選擇【Ethernet（以太網）】，如下圖：

默認情況下，Motion Studio僅掃描本網段內的變頻器，如果希望能夠掃描到網段以外的設備，可以使用SMLP（Simple MoviLink Protocol）協議，添加SMLP服務器的IP。具體方法如下：

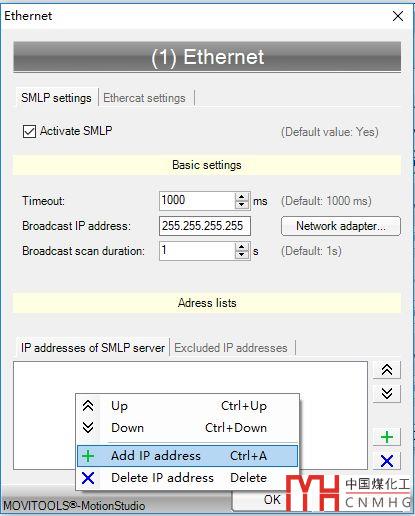

在【Ethernet】接口選項卡，點擊【Edit（編輯）】，彈出對話框。在【IP address of SMLP server】中右鍵單擊，選擇【Add IP address（添加IP地址）】，就可以添加本網段之外的設備的IP。如下圖：

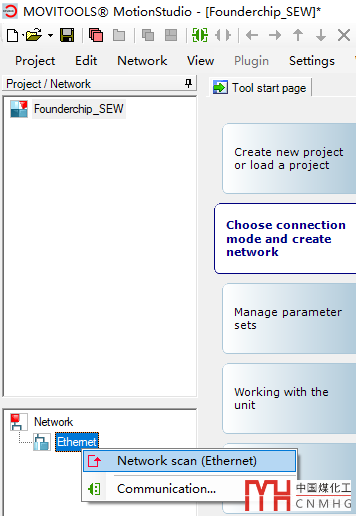

以太網接口配置好之后，在【Ethernet】上右鍵單擊，選擇【網絡掃描（Network scan）】，就可以掃描到所有聯網的SEW變頻器了。如下圖：

本例程中掃描到 IP地址為192.168.0.6的一臺SEW變頻器，如下圖：

選中掃描到的變頻器，保存到項目中，就可以對其進行包括參數修改、手動控制等項目的調試?yán)玻遣皇呛芊奖隳兀?/p>

好了，關于Motion Studio的以太網訪問接口配置就先聊到這里
