我們知道，SIMATIC S7-200 Smart的CPU模塊有標準型和緊湊型（經濟型）之分。前面的文章我們曾介紹過標準型CPU模塊——ST40：它能連接擴展模塊、能使用以太網進行通信。那么緊湊型CPU有什么特點呢？能使用以太網通信嗎？今天這篇文章，我們以CR60s為例，來介紹下緊湊型CPU模塊的特點。

CR60s的全稱是“CPU CR60s AC/DC/Relay”，“CR60s”中的字母“C”是英文“Compact”的縮寫，表示“緊湊型”；“R”是“Relay”的縮寫，表示其輸出方式為繼電器輸出；“60”表示CPU模塊本身集成了60個數字量輸入/輸出通道；其中輸入/輸出的比例為3:2，因此CPU CR60s模塊本身集成了36個數字量輸入通道、24個數字量輸出通道；小寫字母“s”是英文“serial”的縮寫，表示該模塊僅支持使用串口進行程序下載；“AC/DC/Relay”中的“AC”表示其供電方式為交流電、“DC”表示CPU模塊本身集成的輸入通道為直流輸入；“Relay”表示其輸出方式為繼電器輸出；

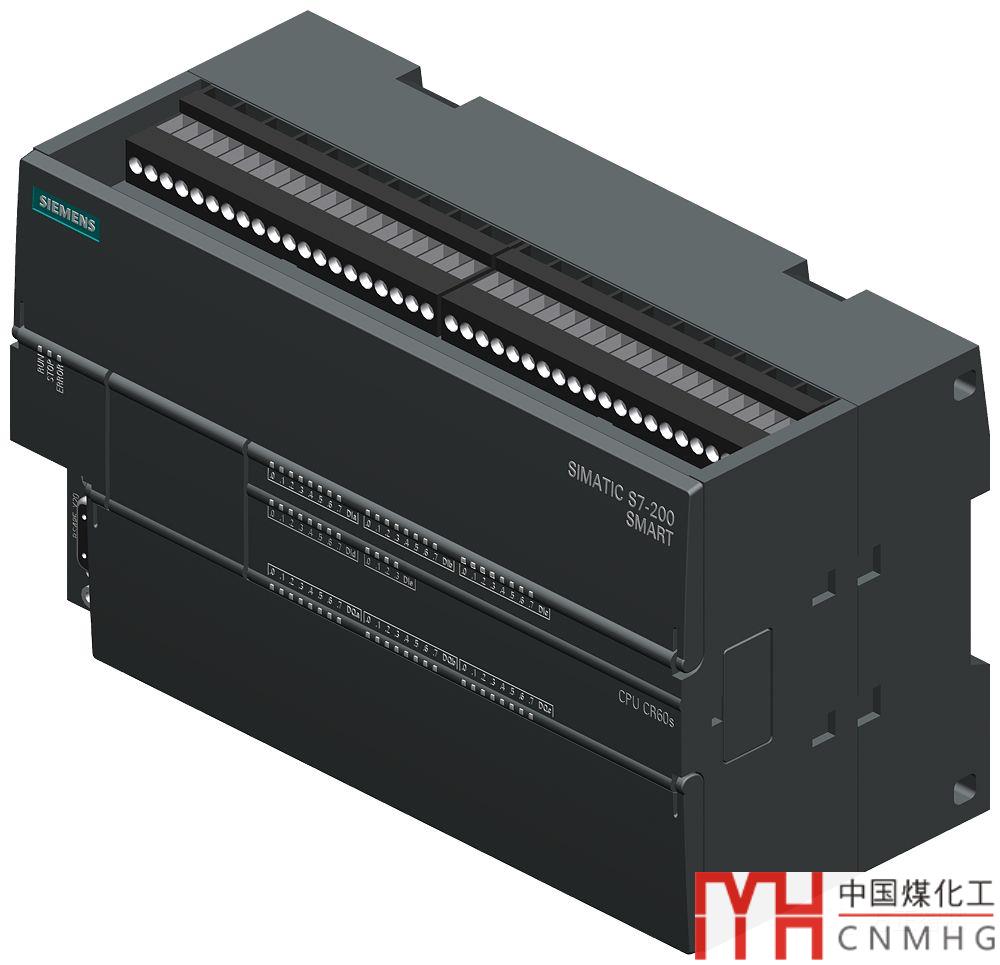

CPU CR60s的外觀如下圖：

與CPU ST40相同，CPU CR60s的左下角也是RS485的接口，編號為X20。

這個RS485接口，是CR60s唯一的對外通信接口。包括如下幾個功能：

1）連接人機界面（HMI）和變頻器；

2）CPU程序的上傳和下載；

3） 支持Modbus-RTU協議、USS協議、自由口通信協議；

4）不支持Profibus通信協議；

在X20的右邊是一個端蓋，打開蓋子可以看到兩個接線端子排：左邊為X12，右邊為X13，均為繼電器輸出通道的接線端子排。

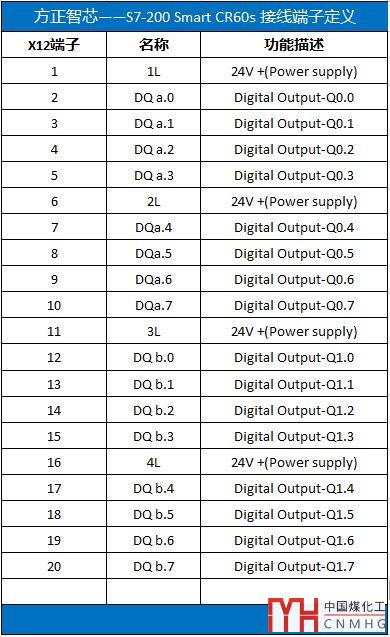

X12總共有20個端子，各端子的定義見下面的表格：

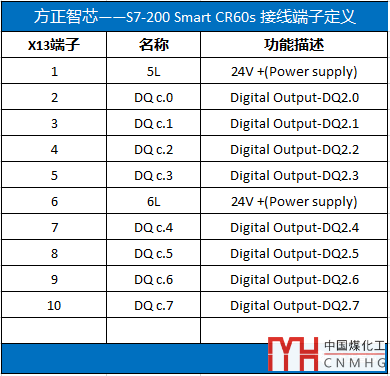

X13總共有10個接線端子，各端子的定義見下面的表格：

CPU模塊的上部端蓋內也有兩個端子排：左邊為X10，右邊為X11，均為數字量輸入接線端子排；

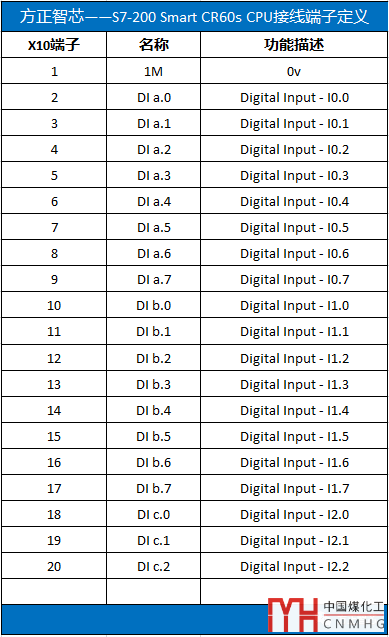

X10總共有20個接線端子，各端子的定義如下表：

X11總共有20個接線端子，其中第18、19號端子用來給CPU模塊供電。

CR60s使用120~240V的交流電作為電源，18號端子連接相線（L），19號端子連接中性線（N），20號端子為功能性接地。

X11-1到X11-17號，均為數字量輸入端子；

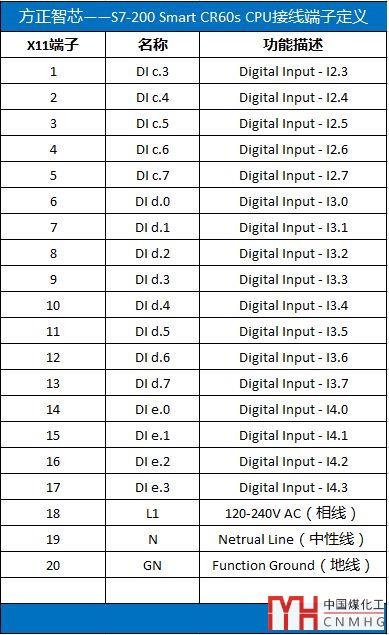

X11的端子定義見下面的表格：

CR60s的輸入通道內部集成了雙向二極管，因此即支持源型輸入，也支持漏型輸入方式。（參考文章：基礎 | 漏型輸入和源型輸入有什么區別？）

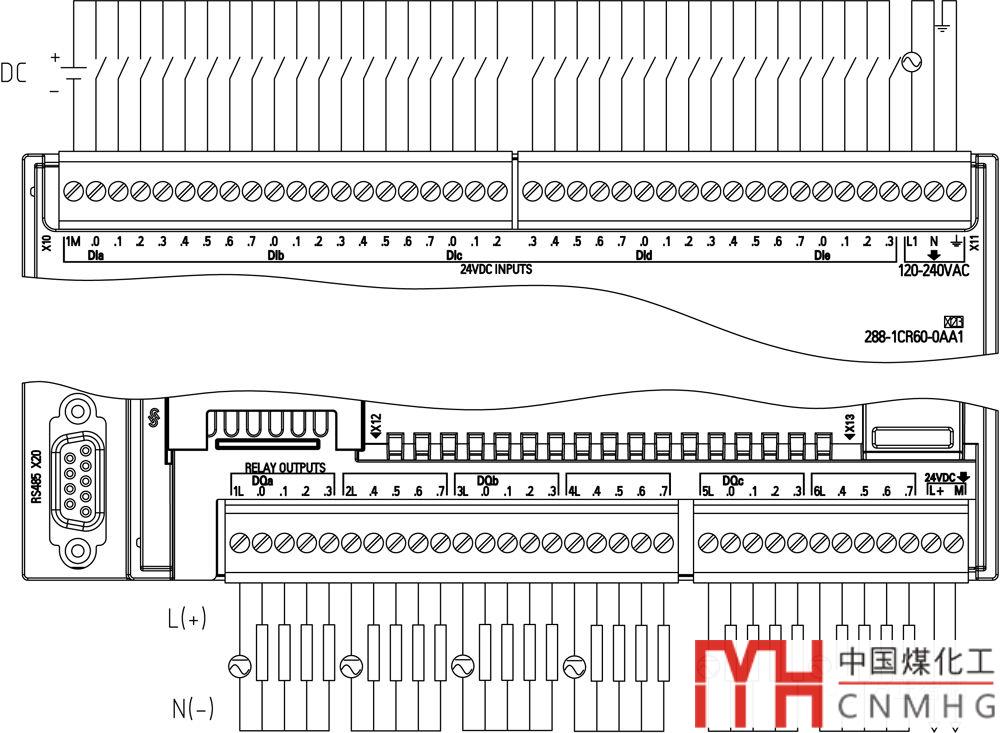

下面這張圖是CR60s的接線示意圖，圖中數字量輸入部分采用的是漏型輸入接線方式：

從內部資源來看，CPU CR60s具有如下幾個特點：

1）用戶程序存儲區（User Memory-program）的大小為12 KB；用戶數據存儲區（User Memory-data）的大小為8 KB；保持存儲區的大小為2 KB；

2）系統存儲區中過程輸入緩存區的大小為256位、過程輸出緩存區的大小為256位；位存儲區的大小為256位；

3）CR60s集成了4個高速計數器（HSC），單相最高輸入頻率100 kHz，A/B相輸入頻率50kHz；

4）CR60s沒有高速脈沖輸出功能；

4）不支持信號模塊的擴展；不支持信號板的擴展；
5）沒有集成以太網網口，不能進行以太網通信；

好了，關于S7-200 Smart的緊湊型CPU CR60s就先介紹到這里
