一個支撐牛腿設計的前世今生（續）
上回說到牛腿的計算，領導有一個新想法，筒體上催化劑有兩層，下層靠近下封頭，離下封頭非常近，不能不考慮下封頭的影響啊。你再做個模型算算封頭的影響吧。對了，下層壓降比較大，你就按照40KPa的壓降來算吧。

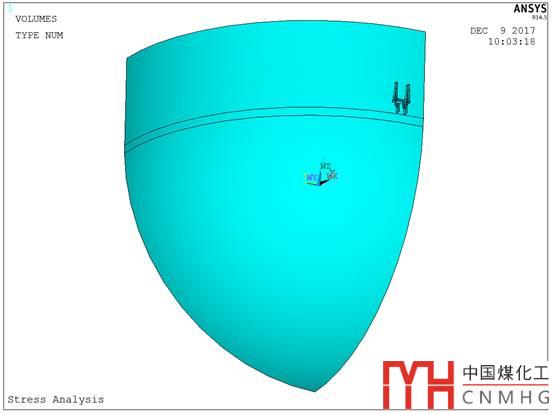

將模型改改

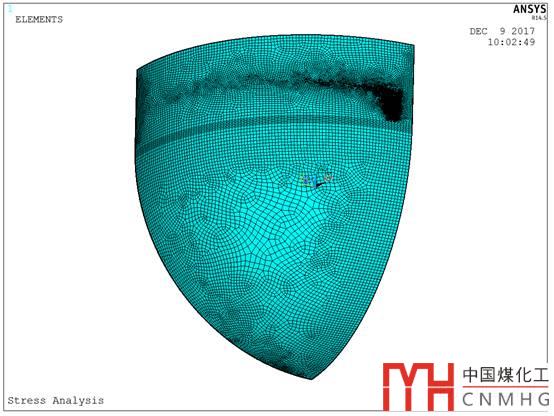

畫畫網格

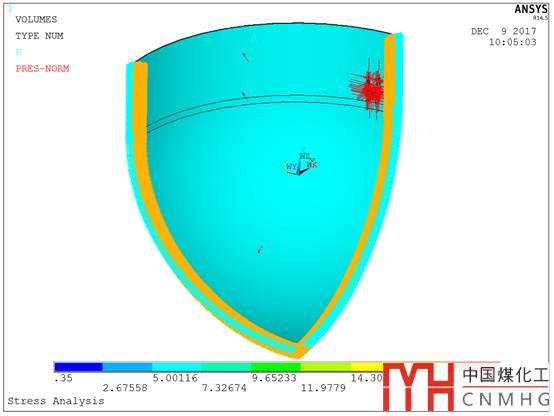

施加載荷

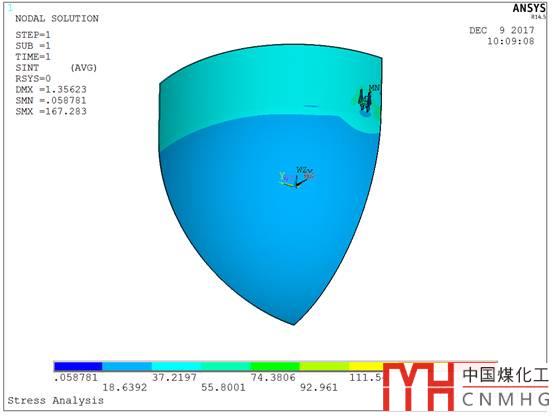

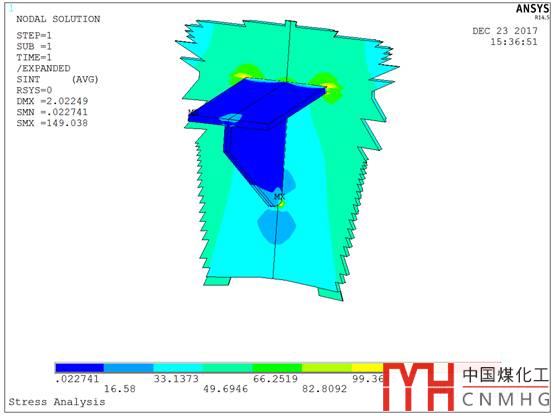

顯示應力分布結果

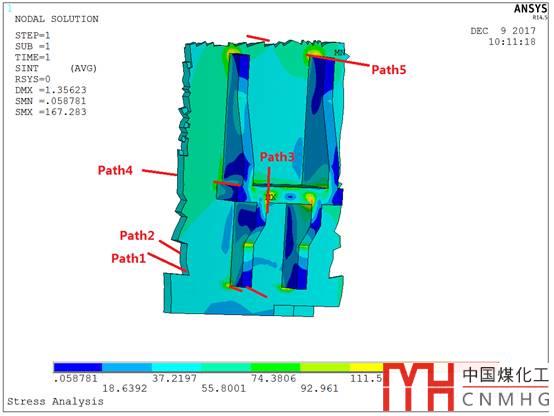

評定一下：
評定一下，均合格
|
路徑 |
應力強度及 組合應力強度 |
應力強度 計算值 |
應力強度 許用值 |
|
Path1 |
SⅡ(PL) |
77.72 |
81.6 |
|
SⅣ(PL+Pb+Q) |
99.07 |
163.2 |
|
|
Path2 |
SⅡ(PL) |
63.43 |
81.6 |
|
SⅣ(PL+Pb+Q) |
92.98 |
163.2 |
|
|
Path3 |
SⅡ(PL) |
72.00 |
81.6 |
|
SⅣ(PL+Pb+Q) |
139 |
163.2 |
|
|
Path4 |
SⅡ(PL) |
53.38 |
81.6 |
|
SⅣ(PL+Pb+Q) |
70.14 |
163.2 |
|
|
Path5 |
SⅡ(PL) |
41.35 |
81.6 |
|
SⅣ(PL+Pb+Q) |
103.9 |
163.2 |
對比上一床層筒體上的牛腿，30Kpa的壓降，勉強通過。現在由于下封頭的加強作用，同樣的路徑1，40KPa的壓降，還有4Mpa的余量?？磥?lái)下封頭的加強效果很明顯啊。

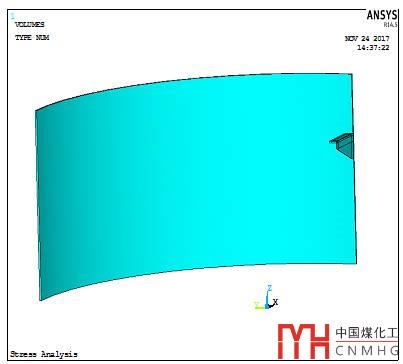

其實還沒有完，因?yàn)檫€有個支撐需要搭另一個梁，梁上支撐了很多管子，所以還需要增加一個分析。

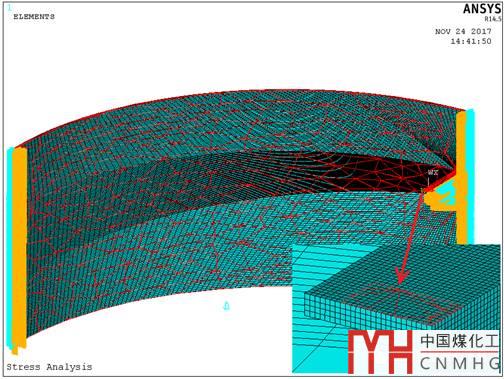

施加載荷

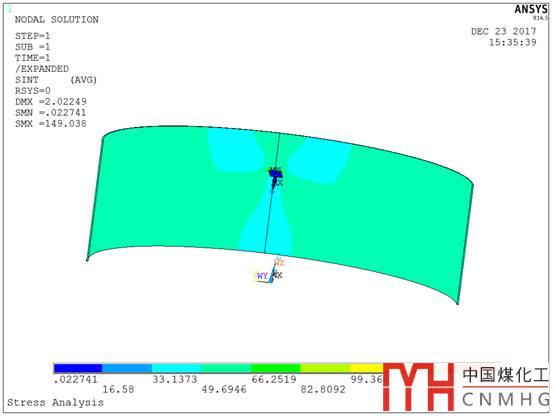

應力分布圖
支撐的應力分布
經過適當?shù)恼{(diào)整，支撐以及筒體均合格。
