我們經常需要繪制傾斜的線，不同圖中給出的已知條件不一樣，有的給出的是與Z軸正向的夾角，有的給出的是跟其他線的夾角，根據已知條件的不同，我們可以選擇不同的方法繪制。

之前發過相關的文章，這里簡單總結一下。

CAD中怎么繪制與未知角度的斜線有一定夾角的直線？

一、極坐標

極坐標就是通過輸入長度+角度里確定點的坐標，坐標形式是：長度<角度。坐標分絕對極坐標和相對極坐標，絕對極坐標是相對于原點的距離和角度，相對極坐標相對于上一點的距離和角度，輸入時需要加入一個@。我們通常都使用相對極坐標，在確定線的第一點坐標后，輸入@長度<角度，比如@100<28，就是表示這條線長100，跟X正向夾角是28度。（X軸的方向和旋轉方向可在單位UNITS對話框中可以設置）。

CAD中什么是絕對坐標，什么是相對坐標？CAD都有哪些坐標輸入方式？

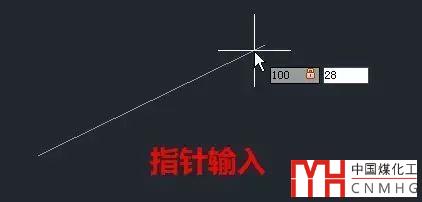

在CAD的動態輸入中的指針輸入默認就是相對極坐標，可以輸入長度后按TAB鍵輸入角度，如下圖所示。

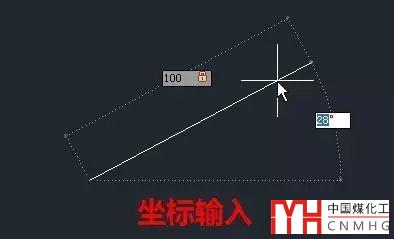

后續版本增加的標注輸入則更加直觀，可以直接顯示類似標注的長度和角度值，輸入長度后按TAB鍵可切換為輸入角度，如下圖所示。

標注輸入誰說看起來很直觀，但按TAB鍵切換長度和角度跟輸入<鍵差不多，看個人的習慣使用哪種方式了，在打開動態輸入的時候也可以輸入<鍵后輸入角度。

二、角度替代

在繪制線時我們可以將長度和角度一起輸入，也可以先輸入角度再來確定長度，這種方式叫角度替代。先確定先的第一點，然后輸入：<角度，例如輸入<38，就表示這條線與X軸正向的夾角是38度，然后拖動光標，可以看到直線只能在這角度上移動，鼠標點擊或輸入長度即可。

在CAD中畫線是否可以先確定角度然后再設置長度？

三、極軸

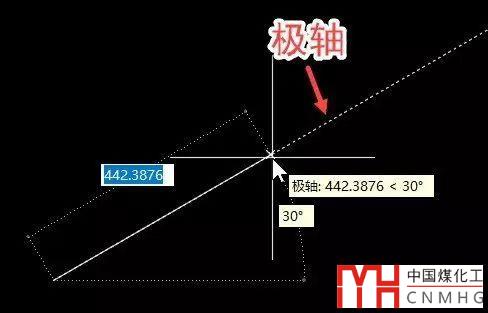

由于一些圖紙中的角度都是一些比較固定或有規律的角度，例如30、45、60等等，為了免去大家輸入這些角度的煩惱，CAD就添加一個極軸的功能。我們可以根據需要設置一個極軸增量角，當我們光標移動到靠近滿足條件角度時，CAD就會顯示一條虛線，也就是極軸，光標被鎖定到極軸上，此時我們可以直接輸入距離值，如下圖所示。

什么是CAD的極軸追蹤？CAD極軸如何使用？

四、旋轉

如果要繪制與指定直線（非水平、角度未知）有夾角的線，可以利用旋轉的復制C參數，將原直線旋轉一定角度并復制一份。如果長度不同的話，需要對復制出來的線用拉長LEN改長度或用其他圖形修剪TR掉多余部分。

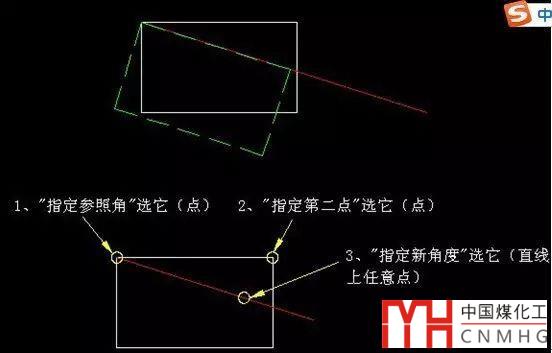

旋轉時還可以利用參照R參數來在途中獲取一個參照角度，然后通過設置一個參考角和新角度來確定圖形旋轉的方向，角度可以在圖中拾取兩點，也可以直接輸入。如下圖所示，將白色矩形旋轉到與紅色的斜線平行。

如果被旋轉的圖形和斜線不在一起，操作也基本相同操作步驟如下

第一步：輸入命令RO；
第二步：選擇你要旋轉的對象，回車確認；
第三步：指定旋轉對象的某一個作為旋轉的基點；
第四步：輸入字母“R”是參照旋轉；
第五步：點選旋轉對象的兩個端點，此時提示如下：
指定新角度或 [點(P)] <0>:
如果旋轉的圖形如上圖所示，直接在紅色上的直線上點一個點就好了，如果選擇的直線跟目標直線不在一起，就需要繼續輸入P，然后通過在斜線上選擇兩個點來定位目標角度，操作如下：

第六步：輸入字母“p“回車確認；
第七步：選擇另一條直線的兩個端點。

怎么把一個水平圖形旋轉到與一根斜線平行？

CAD中拉長命令怎么用？怎么繪制指定弧長的圓?。?/p>

CAD修剪（Trim）和延伸（Extend）的使用技巧

五、構造線

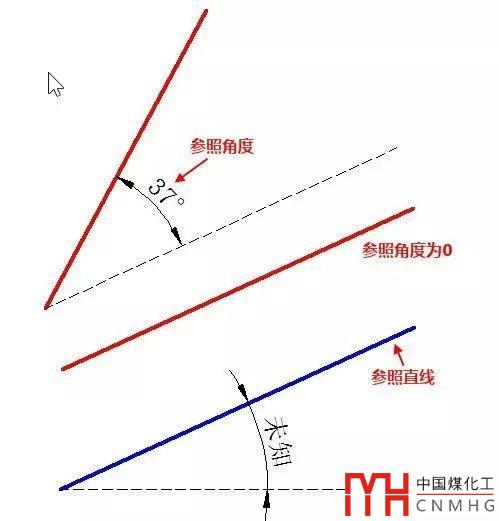

構造線不僅可以設置角度，還可以設置參照?qǐng)D中其他線的角度，因此也可以用來繪制跟其他直線呈一定夾角的線，然后修剪掉多余部分。

CAD構造線怎么用？

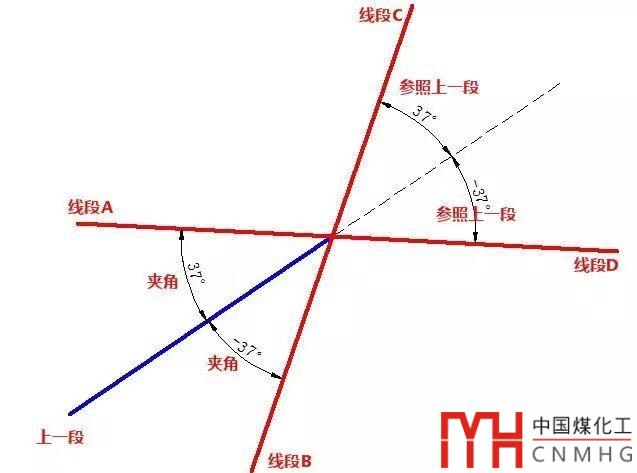

浩辰CAD中直線提供了角度選項，充分考慮到了繪制帶角度線的各種需求，不計可以設置跟X軸正向的夾角，還可設置參照其他線的角度，當繪制完第一段后，繪制下一段時還可以設置與上一段的夾角和參照角，如下圖所示。

上面將之前文章中介紹過的各種繪制傾斜直線段的方法總結了一下，希望對初學者有幫助，大家如果還有什么補充請留言。

以上技巧使用于AUTOCAD和浩辰CAD等類似的CAD軟件。
