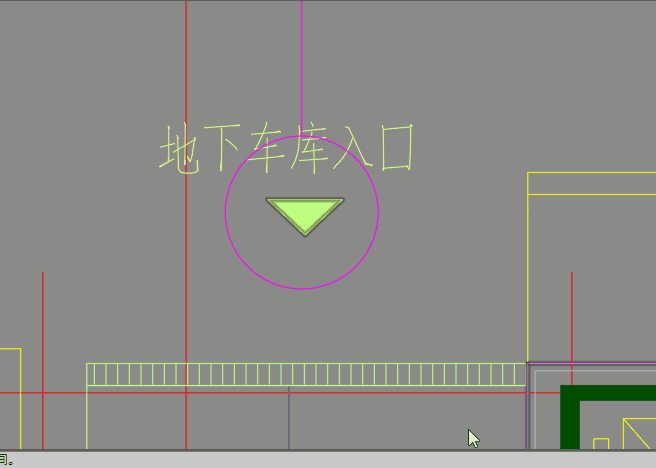

之前有好幾個人問過這樣的問題，就是在布局空間進入視口后，選定了一些圖形，按住鼠標中鍵一平移，剛選擇的圖形就不再亮顯了，呈現未選中狀態，如下圖所示。

之前有網友發過來圖紙也研究過，初步確定這種現象跟填充有關系，將圖中的填充全部刪除，平移的過程中選擇對象的亮顯就不會被取消了，但當時沒有深入研究到底什么樣的填充會導致這個問題。前兩天又有網友遇到類似問題，我只是告訴他可能跟填充有關，他通過排查后發現真的跟圖中一個密集的填充有關，將那個填充替換成實體填充SOLID后就沒有問題了。

我讓他把標記了問題填充的圖紙發過來了，希望能弄清楚問題的原因，看有沒有更簡單的解決方法。

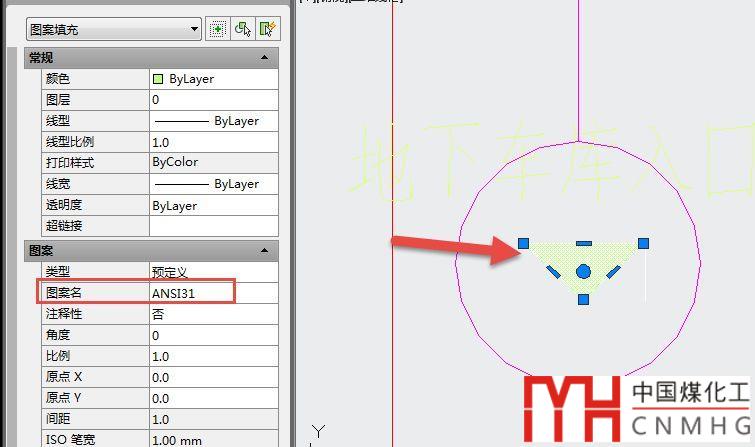

這張圖紙中有問題的填充是一個用來標示地下車庫入口的三角形填充，這個填充本來應該用SOLID填充，但卻選擇了ANSI31，比例為1，看上跟SOLID填充一樣，如下圖所示。

將圖案換成SOLID是可以解決問題的，這個圖形比較小，雖然比例設置為1，線條數其實不算多，復制到新圖中后炸開也只有5百多條直線，數據量也不大啊，為什么能導致出現這樣的問題呢？有些填充的線條數遠大于500，在縮放的時候也沒有這個問題啊。

我這里安裝了AUTOCAD 2007、2014和2018，發現這個問題在2007和2018版沒有，只在2014版才有這種現象，后來在2017版試了一下，發現也有這樣的問題，估計是從2012版倒2017版有這個問題，但估計CAD不同版本現象不完全相同。我只能以我在2014版作為樣板來研究，不知道是不是能解決其他版本的類似問題。

問題的原因：

為了優化填充的顯示，可能從AUTOCAD 2012版開始，CAD對特別密集或特別稀疏的線型填充都可能顯示成SOLID填充，填充線的最大數量限制是由變量HPMAXLINES設置的，填充線的數量超過此數值就會按SOLID填充顯示，這個變量之前介紹過。除此以外，當填充線特別稀的時候，低版本會無法創建填充，但高版本也會先顯示為SOLID填充。

為什么CAD圖紙很小，卻打開操作很慢、占用內存很多？

每日一貼——CAD填充需要了解的重要問題之一（填充圖案）

CAD為了提升縮放的性能，當填充線在視圖中密集到一定程度的時候，也會將填充顯示為實體填充，如下圖所示。

當我們?cè)诓季挚臻g中將視口鎖定的時候，進入視口縮放的時候注意看命令行提示，可以看到其實CAD不停的在切換圖紙和模型空間進行縮放，使兩者保持同步，如下圖所示。

此時如果圖中有這種圖案填充轉為SOLID顯示的填充，平移的時候就會出現這種情況。實際上選擇集并沒有被取消，如果我們打開特性面板，可以看到這些對象仍然是被選中狀態，只是不亮顯。在2014版中平移后再縮放，有時這些圖形又會亮顯，如下圖所示。

解決辦法：

要想解決這個問題，首先要找到這種線性顯示成SOLID的填充，可以先用快速選擇將SOLID填充選擇出來并隱藏，然后再來找有問題的填充。

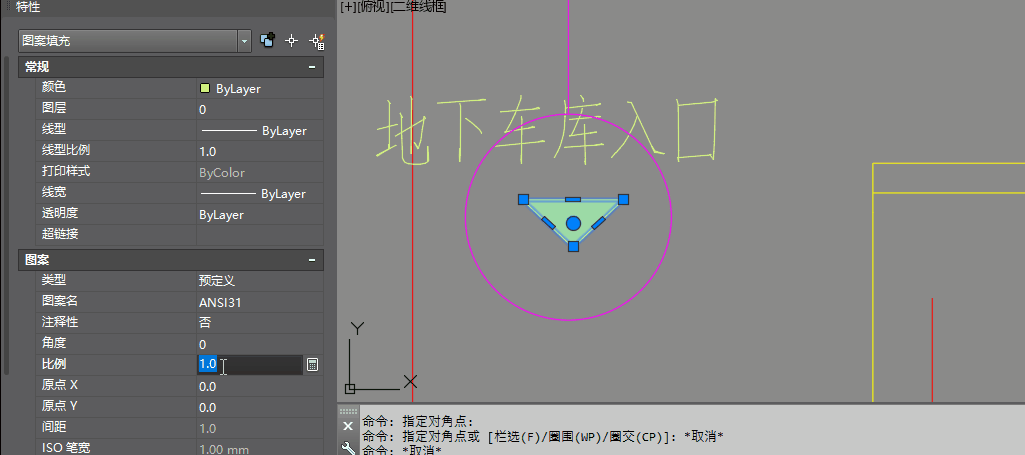

如果填充像這張圖一樣，本來就應該是SOLID填充，將填充改成SOLID肯定可以解決問題。我試著修改填充的比例，將比例大到一定數值，比如改成30，也同樣可以解決問題，如下圖所示。

如果填充本來就是線性填充，而且比例也是正確的，不能改圖案也不能改比例，那怎么辦呢？

CAD有一個變量：HPMAXAREAS，它是用來控制一個填充超過多少個封閉區域時不會進行這種線型和實體填充顯示的轉換，默認值是100，有效值是0到10,000,000。這個變量的具體有什么作用以后再講。如果一時半會找不到有問題的填充，可以先將HPMAXAREAS設置為0試試，如下圖所示。

不知道將HPMAXAREAS設置為0是否對所有這類圖紙都管用，至少用這張圖紙我在2014和2017里測試都有效。不過設置為0會對創建多區域填充有一些影響，回頭我研究一下這個變量的作用再詳細介紹。

大家遇到類似問題可以先用上面的解決方法處理一下，如果還是解決不了問題，或者還找到其他原因和解決辦法，不妨留言告訴我。
