應該說，這個問題是很基本很入門的CAD操作問題，細究起來，這也是個很有意思的問題。但很多建筑CAD圖紙里都會有碎數的存在，比如標注為600的一根線，你用di命令一量，出來的測量長度是599.8456。

在有些人看來，這并不是什么大問題，實際工作中，也確實有很多人直接修改標注里的文字來控制最終效果。比如一條線，應該是600，但標注一下發現是597，那3毫米到底差在哪里，找起來實在太費勁，索性直接雙擊或ED或在特性面板（CTRL+1）中,將測量只597人工改成600。畢竟，圖紙最終是看文字標注的尺寸，而不是拿比例尺直接量取，何況差的也不多。

精確繪圖的重要性

不過，隨著協同設計、BIM技術、以及信息技術在整個行業的蓬勃應用，這個問題應該得到足夠的重視?？赡茉诓贿h(yuǎn)的將來，打印出來的二維圖紙就將退出歷史舞臺，整個行業都使用電子圖紙乃至電子三維數據模型。結構計算、概預算、綠色節能計算等等后續軟件也要直接讀取相關數據。這樣，對繪圖數據精確度的要求相應就提高了。

圖紙中不斷累積的小錯誤小誤差總歸是個隱患，何況這些并不是不可避免的。養成良好的繪圖習慣，掌握合理的繪圖方法，就能在不影響效率的前提下盡量減少這樣的錯誤。
CAD繪圖不是藝術創作，也不像PS、Painter那些處理像素圖片的軟件，CAD的目的是矢量圖，圖紙只是一個表象，重要的是這個表象所承載的設計信息。畫一個圓形，它可能是個直徑100的管道，可能是個直徑500的柱子，也可能是個直徑1000的圓形窗戶。不能只是大致的畫一個差不多的，一定要輸入100、500、1000這些數值。圓的樣子不重要，重要的這些數值承載的設計信息。

直徑500的管樁，最小間距是3.5倍樁徑，也就是1750。那我復制這個管樁的時候，就要輸入復制距離1750，而不是挪動鼠標，覺得距離差不多是1750了就一點左鍵。

CAD中什么是絕對坐標，什么是相對坐標？CAD都有哪些坐標輸入方式？

CAD的動態輸入和命令行中輸入坐標有什么不同？

其它的各種移動、復制、鏡像、倒角、圓角、陣列等等都是如此，每一步操作都要做到：要么鼠標點在捕捉定位點上，要么鍵盤輸入數值或坐標，杜絕鼠標亂點，做到這一點準則，就能保證基本的繪圖精度。

合理使用對象捕捉

對象捕捉是個很有用的功能，但是要合理使用。對象捕捉中的“最近點”“外觀交點”“平行”和“延伸”一般情況下都要關掉，防止計算機替你選擇錯誤的定位點。比如你要畫一條線段，線段的終點應該是一條線的端點。你把鼠標移到端點附近，一般情況下會自動捕捉“端點”，但如果你的“端點”捕捉選項處于關閉狀態，而“最近點”選項是打開的，那就無法定位到端點，雖然看上去很接近，但其實并不是幾何學意義上的那個端點。

CAD的對象捕捉選項如何設置？CAD對象捕捉有哪些選項？

CAD對象捕捉的靈敏度由什么控制？

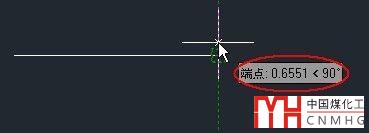

對象追蹤有時也會影響捕捉，當光標移動到某個特征點附近，會出現捕捉標記，此時單擊會直接將點定位到特征點處，但當光標沿極軸方向移開，距離大于捕捉靶框大小的時候，會顯示極軸，捕捉標記仍會顯示，但如果此時單擊，定位的點在極軸上，而不是捕捉點處，如下圖所示。

如果我們不需要利用對象追蹤來進行定位的話，建議關閉對象追蹤（F11），避免出現類似情況導致圖形不精確。

CAD對象追蹤如何使用？

適當?shù)亩ㄆ跈z查
繪圖的步驟很多很雜亂，應該養成定期檢查的好習慣，以免錯誤越積累越多，最終覆水難收、進退兩難。尤其是從其它文件拷貝粘貼過部分圖形之后，更要做必要的檢查，防止太離譜的錯誤，比如說繪圖精度有問題，平面圖形有Z坐標，或者有孤立的DGN圖形數據導致圖形不斷變大而且無法復制粘貼等等。

CAD圖紙異常大或無法復制粘貼如何處理！

為什么CAD線型也會導致無法復制粘貼？

CAD圖形有Z坐標會帶來什么問題？

設置合理的單位精度
按照?qǐng)D紙的性質不同，選擇合理的單位精度設置。如果要求低一些，可以設置成0，這樣599.8854這樣的小錯誤會被自動忽略；要求高的話，可以設置成0.0000，這樣自己可以掌握真正的圖紙精度，杜絕小錯誤。有的設計人員采用的方法是畫圖的時候先將標注的單位精度改成0.0000，這樣大多數標注都是600.0000、1000.0000，極個別的那些599.8854就很扎眼，很容易就能找出錯誤的地方。其實可以在打印圖紙的時候再把標注樣式的單位精度改掉或者當初在標注樣式的主單位設置自動消除小數點后的零，打印出來的圖紙就又都是600、1000了。

CAD中標注值和實際測量值不一樣怎么回事？

CAD中單位應該如何設置？CAD的單位到底有沒有用？

其實繪圖精度跟設計人員的繪圖技能都是綁定的。一份圖層設置合理高效、文字標注等各種樣式簡潔明了的CAD文件，不太可能會有很多精度不夠的問題。反之，一份充斥著精度錯誤的CAD文件，必定沒有圖層、樣式的概念，打開這些設置一看肯定是一塌糊涂。這兩者的差距是巨大的，表達同樣內容的圖紙，好比同一個小區差不多的2#樓和3#樓圖紙，不同的人來做，有的只有幾百KB，有的動輒就上10MB；精確規范的圖紙通過修改圖層和樣式就可以對圖形進行批量修改，不規范的圖紙中修改圖層和樣式有時會無效，而需要去依次手動修改具體的圖形，兩者從繪圖和編輯效率上也有很大的差別。這就像寫程序一樣，各種變量、參數、定義等等都很清晰的，一般沒有太大的bug，代碼也很簡潔易讀。反之，概念和思路不清楚，各種定義一團糟，肯定bug也特別多，代碼也極其臃腫。

手工繪圖的時代圖紙有誤差很正常，但進入計算機輔助繪圖和設計的時代后，有了精確繪圖的工具，初學者從開始學習CAD時就應該養成良好的繪圖習慣，合理使用CAD提供的各種輔助精確繪圖的工具，讓繪制的圖紙保證清晰和準確。

上面是從網上找到的一篇文字，根據我自己的理解進行修改和整理，希望對大家有幫助。
