殼體與接管的一個建模方法
作殼體與接管之間的圓弧焊縫(即內外倒圓),采用以下方法作出的焊縫劃出的網格較規整,
總體思路是先刪除體保留面然后作面運算,最后用面圍成體。步驟如下:
1、兩個外面相貫、兩個內面相貫
2、選兩個外面作area fillet形成焊縫外圓弧面,選兩個內面作area fillet形成焊縫內圓弧面
3、面被相貫線分開
4、刪除體保留面
5、刪除所選的面
6、線圍成焊縫兩側端面
7、所有面再圍成體,這樣就只有接管、殼體、焊縫三個體,此時劃分的網格較規整。
8、具體命令流如下:
FINISH
/CLEAR,NOSTART
/PREP7
CYLIND,50,40,0,100,0,90, !作殼體Ro=50 Ri=40 長度L=100 90度為1/4柱殼
wpro,,-90.000000, !旋轉工作平面
wpro,-90.000000,, !旋轉工作平面
CYLIND,30,20,0,100,0,90, !作接管Ro=30 Ri=20 高度H=100 90度為1/4柱殼
FLST,2,2,5,ORDE,2
FITEM,2,3
FITEM,2,9
AOVLAP,P51X !兩個外面OVLAP
FLST,2,2,5,ORDE,2
FITEM,2,4
FITEM,2,10
AOVLAP,P51X !兩個內面OVLAP
AFILLT,16,15,10, !外倒角R=10
AFILLT,20,19,6, !內倒角R=6
ASBL, 9, 59 !面被線分開
ASBL, 10, 63 !面被線分開
ASBL, 4, 52 !面被線分開
LSTR, 34, 37 !作直線
LSTR, 29, 30 !作直線
ASBL, 12, 2 !面被線分開
ASBL, 1, 11 !面被線分開
LSTR, 38, 33 !作直線
LSTR, 36, 32 !作直線
ASBL, 11, 4 !面被線分開
ASBL, 6, 40 !面被線分開
FLST,2,2,6,ORDE,2
FITEM,2,1
FITEM,2,-2
VDELE,P51X !刪除體
FLST,2,5,5,ORDE,5
FITEM,2,1
FITEM,2,4
FITEM,2,7
FITEM,2,18
FITEM,2,-19
ADELE,P51X, , ,1 !刪除所選的面(多余部分)
FLST,2,2,5,ORDE,2
FITEM,2,9
FITEM,2,14
ADELE,P51X, , ,1 !刪除所選的面(多余部分)
FLST,2,3,5,ORDE,3
FITEM,2,11
FITEM,2,13
FITEM,2,25
ADELE,P51X, , ,1 !刪除所選的面(多余部分)
ADELE, 17, , ,1 !刪除所選的面(多余部分)
ADELE, 10, , ,1 !刪除所選的面(多余部分)
ASBL, 3, 54 !面被線分開
ADELE, 1, , ,1 !刪除所選的面(多余部分)
FLST,2,4,4
FITEM,2,43
FITEM,2,11
FITEM,2,30
FITEM,2,2
AL,P51X !線圍成焊縫一側端面
FLST,2,4,4
FITEM,2,4
FITEM,2,44
FITEM,2,40
FITEM,2,31
AL,P51X !線圍成焊縫另一側端面
FLST,2,15,5,ORDE,11
FITEM,2,1
FITEM,2,-3
FITEM,2,5
FITEM,2,8
FITEM,2,12
FITEM,2,15
FITEM,2,-16
FITEM,2,20
FITEM,2,-24
FITEM,2,26
FITEM,2,-27
VA,P51X !所有面再圍成體
/VIEW, 1, -45, -45, -45 !罷個角度顯示
VPLOT !顯示體

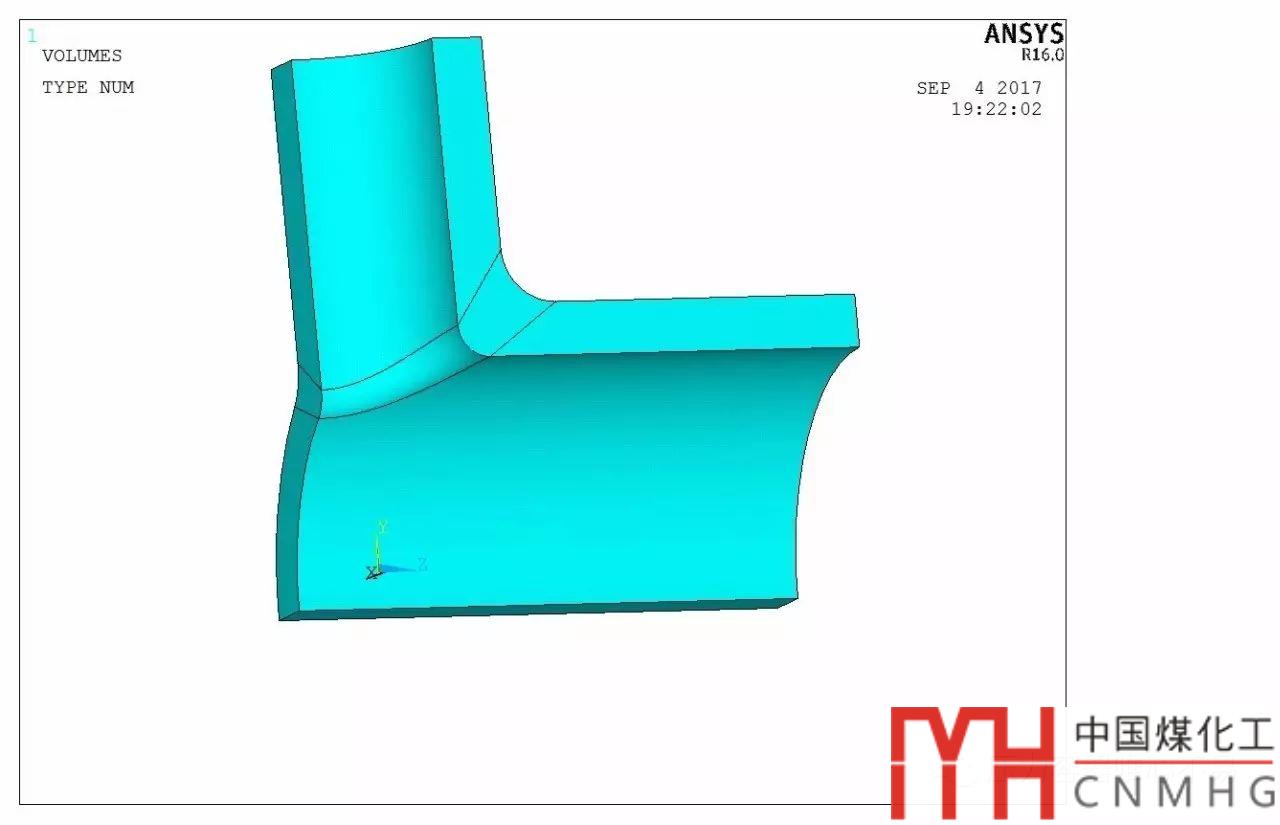

效果如下:

-
