人孔打不開

以前有個人孔，水壓后發現打不開。這種事情其實發生的很多。

一天工廠師傅電話過來，說人孔有點問題，做完后打不開。

半信半疑，下去一看，人孔制作完成如下所示：

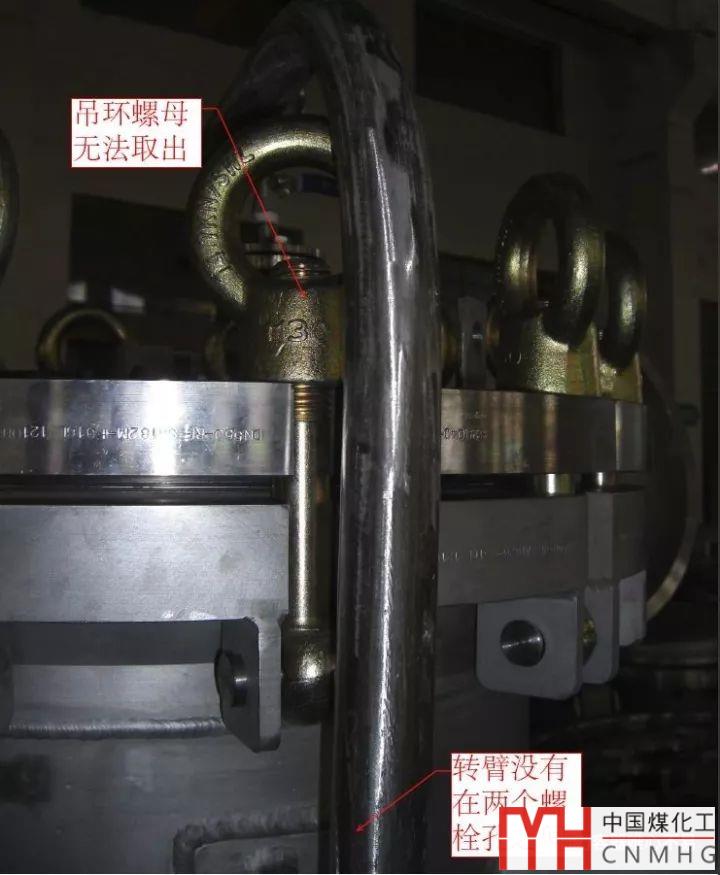

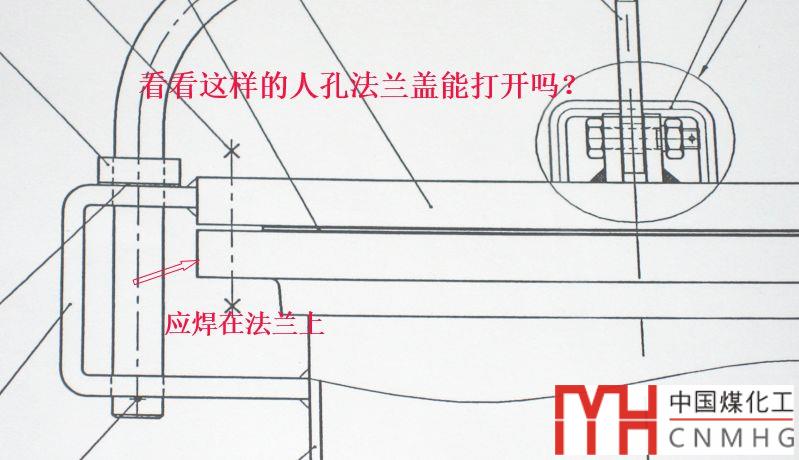

對比一下圖紙和實物，終于明白了。這設計的就是不合理啊，根本打不開，太尷尬了。

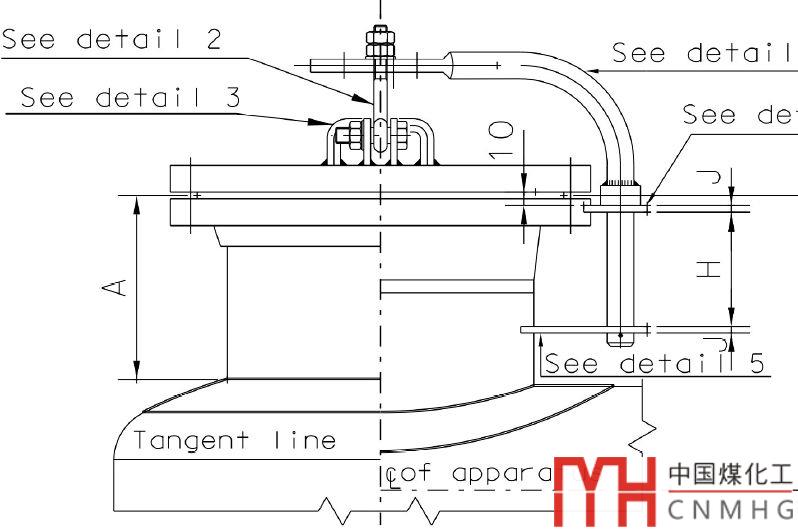

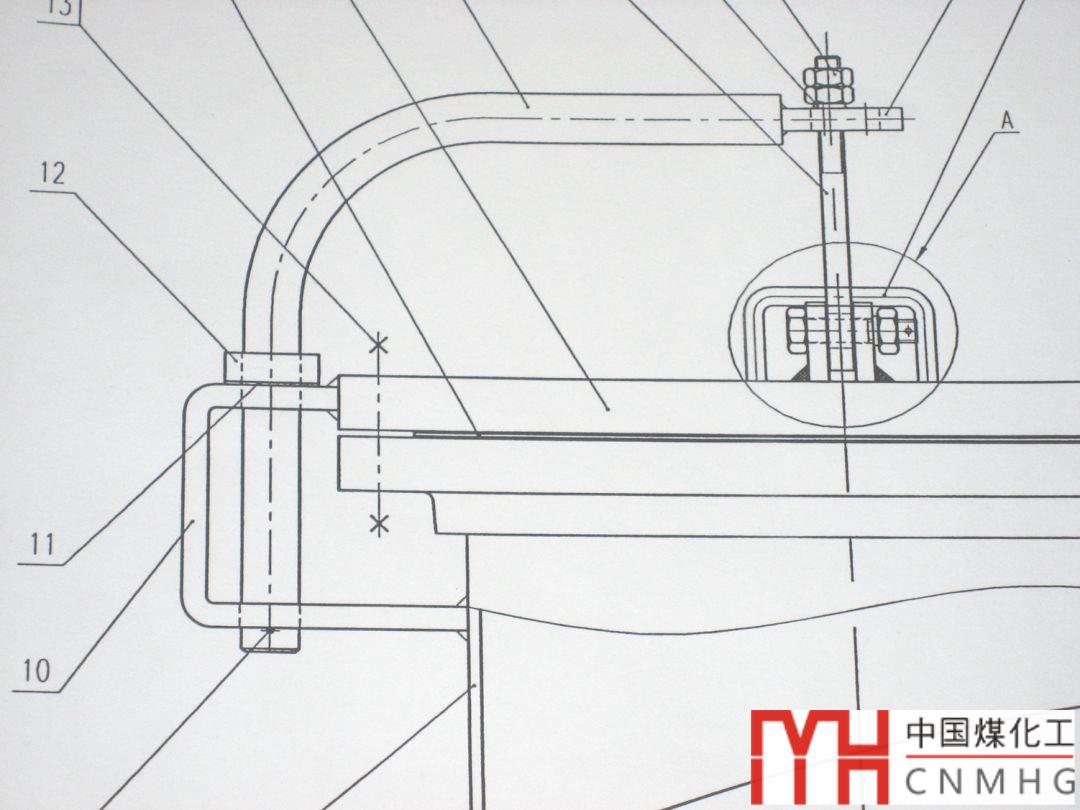

人孔原本參照業主的規范設計的（如下圖），但是設計把支撐板焊在了法蘭蓋上，導致裝上后，法蘭蓋打不開了。

最后把支撐板割掉然后重新焊接在法蘭上。

還是打不開

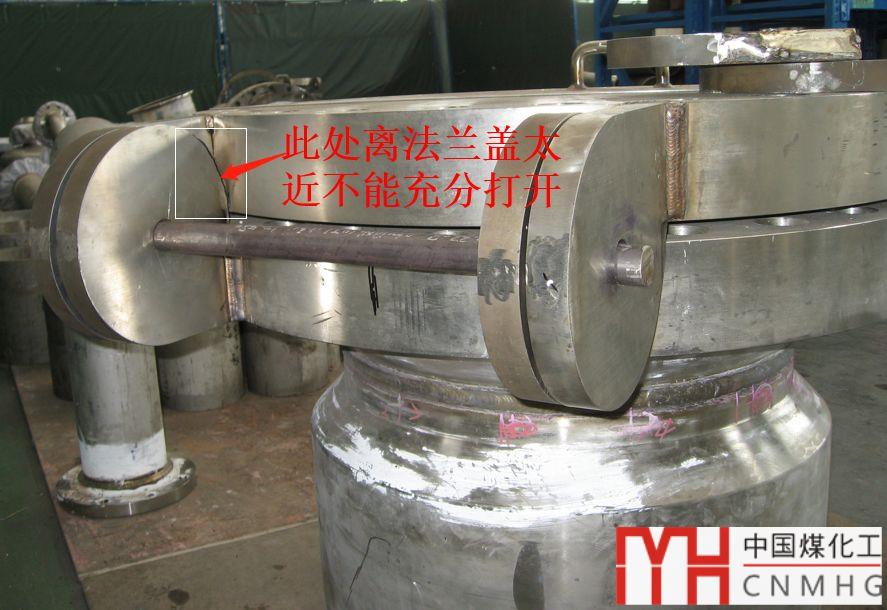

設計了一個DN550的非標人孔，參照標準人孔。由于法蘭蓋較厚，法蘭軸耳較短且沒有留出法蘭蓋打開時所需的空間。

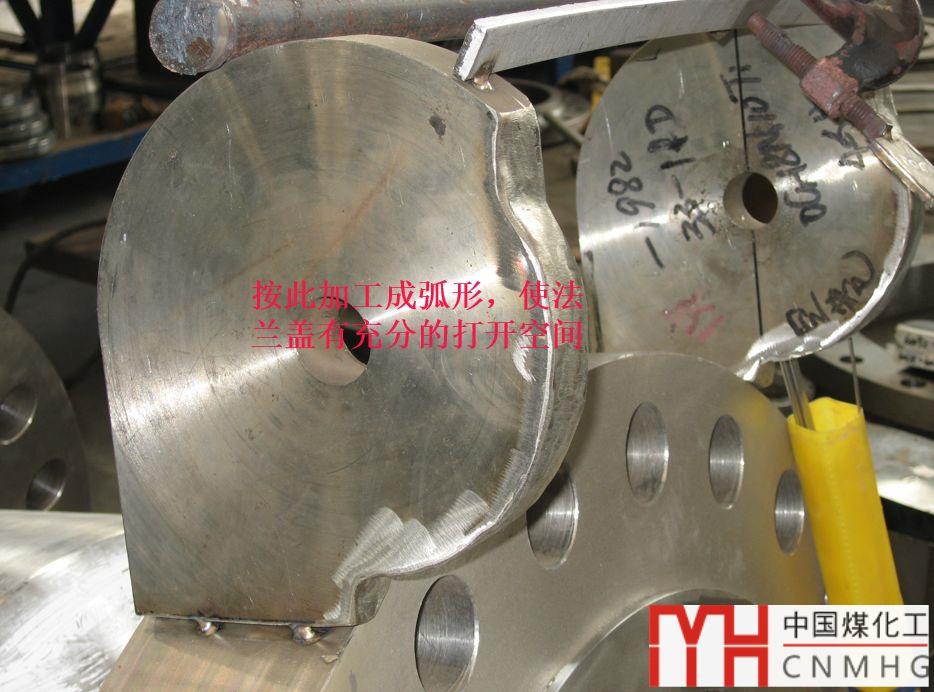

經過討論，將軸耳打磨出一段圓弧，如下圖所示：

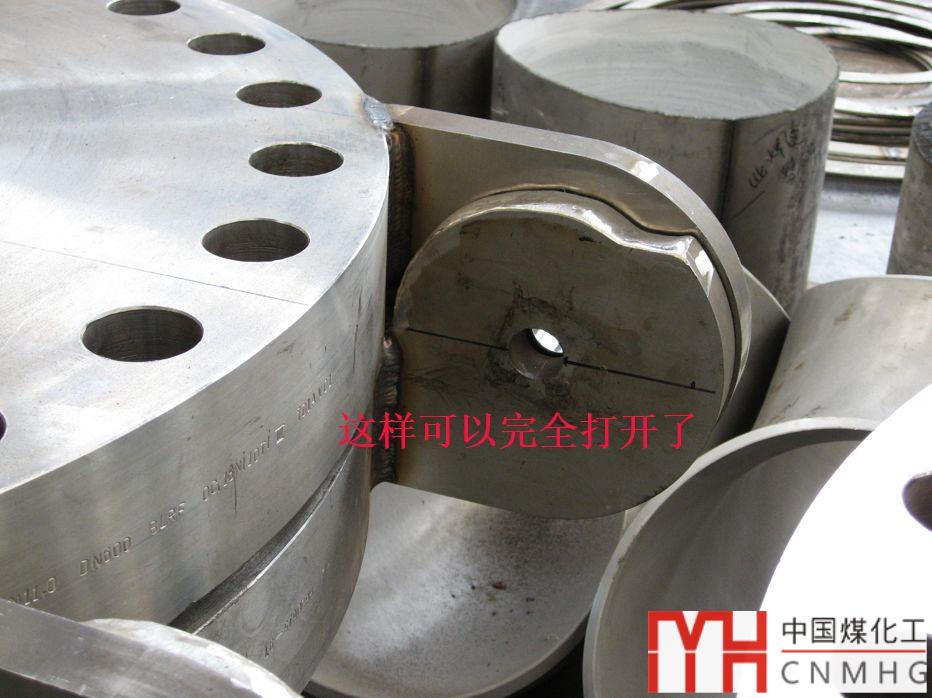

經過測試，法蘭蓋能夠完全打開。

業主的人孔

有時候業主會提供人孔的標準圖，一般按照業主給的標準圖繪制即可。

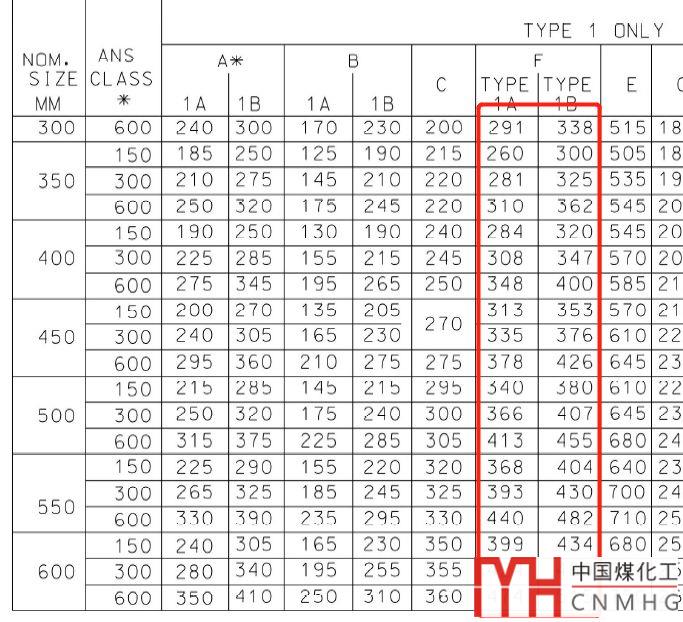

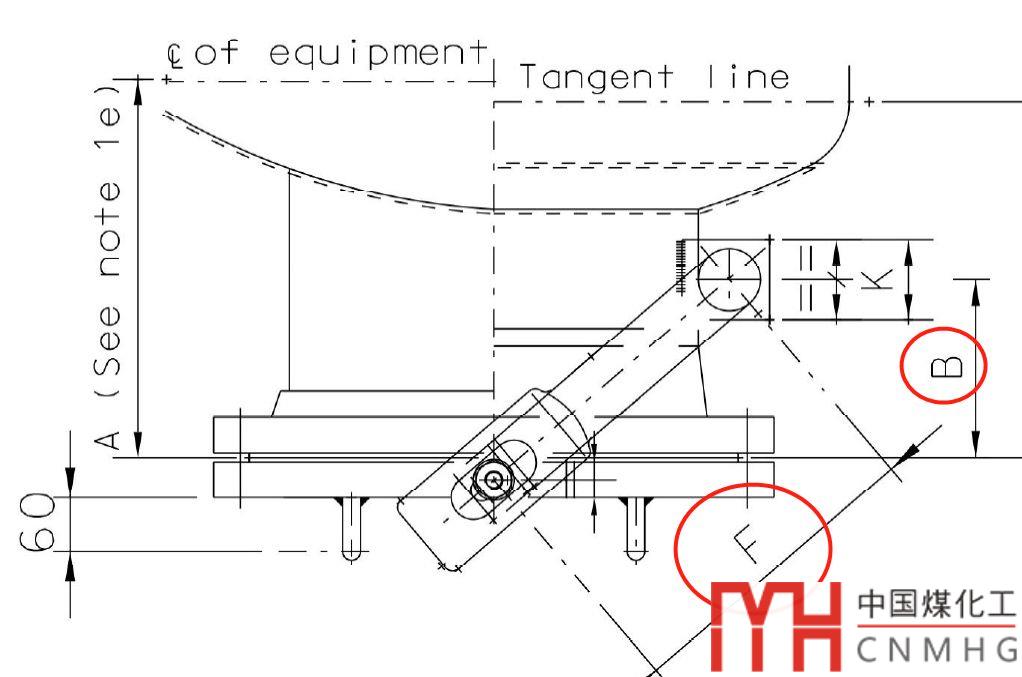

比如某項目中，業主給了如下的標準圖。

其中各種系列都尺寸都有，比如F和B值都規定好了。

但是執行的過程中，發現一個很頭疼的問題，假如設備需要整體補強，用的鍛管不一樣，那么可以發現，F(xiàn)是變動的。

也就是說，即使是一樣的直徑和壓力等級的人孔，其轉臂都不同。如果

每個人孔都單獨設計，設計人員淚流滿面：

不是所有牛奶都叫特侖蘇，不是所有業主都能編規范。

啟示

很多設計都是因?yàn)榕c規范有不同后，設計人員沒有仔細去考慮，這些不同到底有什么影響。

采用常規的設計，節省時間，節省精力，但是很多設計人員因此忘記了這些結構應該達到的目的。

設計人員應該把精力放在結構的合理以及優化上，設備設計完成后，設計師應該在腦內模擬一下這臺設備的整個制造、檢驗、運輸、安裝、維修等過程。而這些往往是規范中沒有的，需要從實踐中去總結。

設計師只考慮單臺設備，不考慮設備的整個周期過程，以及與其他專業的相互影響，那么往往是只見樹木，不見森林。
