前面的文章我們介紹了很多關于串口的知識，比如常見的RS232串口和RS485串口。今天這篇文章，我們想解答一個疑問：SIMATIC S7-200 Smart CPU模塊本體集成的串口屬于RS232串口還是RS485串口？

答案：S7-200 Smart CPU模塊本體集成的串口屬于RS485接口，母頭（Female），編號為Port0（串口信號板 SB CM01的端口編號為Port1）。

關于RS485和RS232的區別可以參考這篇文章：

工業串口通信之甲方乙方

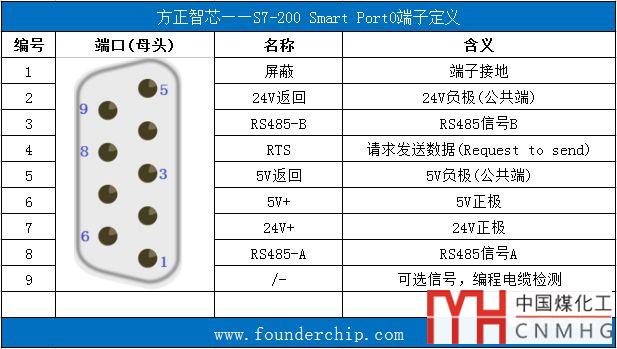

S7-200 Smart CPU模塊Port0針腳的定義見下面的表格：

Port0中第9針的端子的作用是用來檢測是否連接了USB-PPI電纜，該功能僅在緊湊型CPU（CRs）中實現，標準型CPU（ST、SR）會忽略端子9的信號。

緊湊型CPU（CR20s，CR30s，CR40s，CR60s）由于沒有以太網接口，對CPU的編程通信要通過CPU模塊本體的RS485端口（Port0）來實現。如果該端口同時被用于自由口（Freeport）通信，就會造成編程口與自由口的沖突。解決方案是緊湊型CPU檢測Port0第9針的狀態。當把USB-PPI編程電纜一端連接在電腦，另一端連接到CPU的Port0時，CPU會檢測到第9針（PIN9）的信號輸入。此時如果正在進行自由口通信，CPU會強制退出自由口通信，并啟動PPI通信。如此一來，Step7-Micro/WIN SMART會重新取得CPU的控制權，以便進行編程下載。

連接USB-PPI編程電纜的CPU的自由口（Freeport）通信被禁止，當把編程電纜移走后，自由口通信不會自動啟動。

緊湊型CPU通過檢測第9針的狀態來判斷是否連接了USB-PPI編程電纜，因此，在使用自由口通信時，要確保第9針沒有被使用，否則會被誤認為編程電纜的連接而導致自由口通信無法進行。

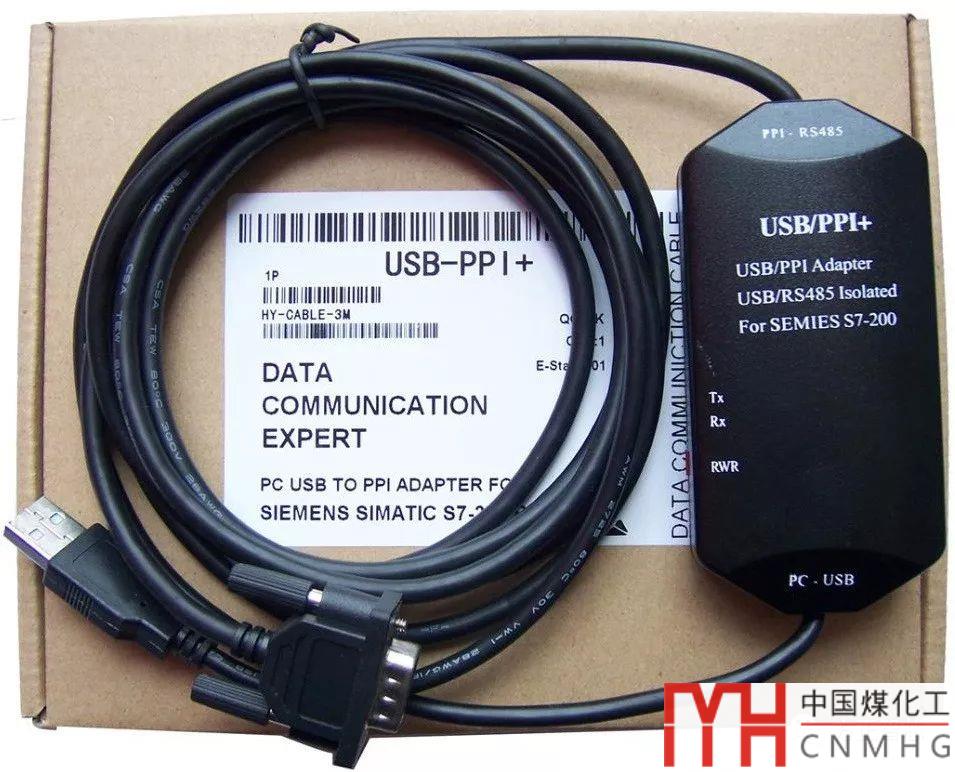

USB-PPI編程電纜如下圖：

順便說一句：自由口（Freeport）通信只有在CPU處于運行（RUN）模式時才會被激活，將CPU置成停止（STOP）模式，自由口通信被暫停，但是PPI通信不受影響。

S7-200 Smart CPU模塊本體集成的RS485接口，支持Modbus串行協議、PPI協議、USS協議，可以用來連接觸摸屏（HMI）、變頻器及Modbus網絡。不直接支持基于RS232的串口通信。如果要進行RS232通信，可以使用RS232-PPI電纜。

好了，關于SIMATIC S7-200 Smart CPU模塊本體集成的RS485接口就先介紹到這里
