Step7的DB塊中的變量的值可分為初始值和實際值，初始值也稱為默認值，在現場有時候我們在設備調試完畢之后，希望能把調試好的值保存成默認值，以方便以后的使用。但變量的默認值在DB塊的數據視圖中是灰色的，不允許修改。這篇文章我們就來談?wù)勅绾瓮ㄟ^修改源文件來修改DB塊變量的默認值。

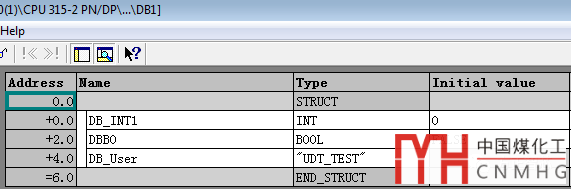

首先用Step7創建一個DB塊，新建三個變量，"DB_INT1"的數據類型為"INT"，DBB0的數據類型為"BOOL"，"DB_User"的數據類型為用戶自定義類型"UDT_TEST"，如下圖：

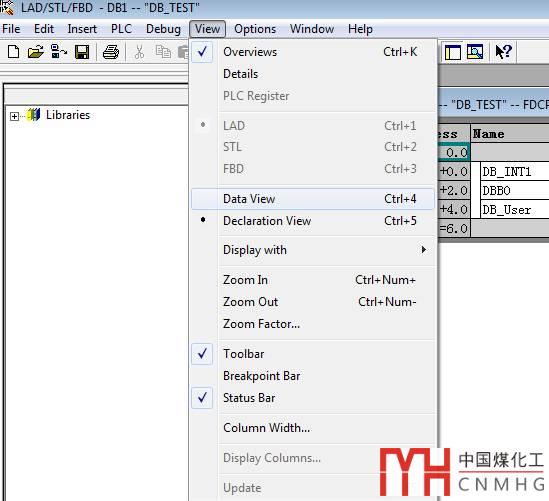

在每個變量的右側，有一欄"初始值(Intitial value)"，這個值是聲明變量時給變量的默認值；點擊菜單"View"-"Data View"，可以從聲明視圖切換成數據視圖，

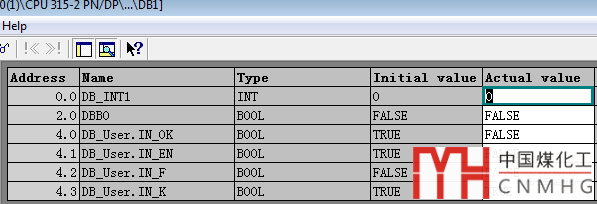

在數據視圖中可以看到在"初始值"的右邊多出一欄"實際值 Actual value"，這個值是下載數據塊時下載到CPU中的值。

現在我們來看看三個概念：DB塊數據視圖中變量的初始值、變量的實際值和DB塊在線后顯示的變量的實際值。

首先，變量的初始值是在創建DB塊變量時需要給變量賦的默認值，這個值相當于C語言中如下語句：int a =100;編譯器根據變量的類型來給變量分配地址，根據變量的默認值來初始化該地址的值。程序運行過程中該變量的值發生變化時，初始值(默認值)將被實際值取代。變量的初始值在DB塊中是灰色的，不能直接修改。

離線狀態DB塊數據視圖中變量的實際值：是用來下載到CPU中的變量的預設值。當修改該值并下載DB塊后，CPU中的值將被該值代替。

在線狀態DB塊數據視圖中變量的實際值：是CPU運行過程中該變量的真實值，會根據程序的運行而發生變化。

下面來看看如何修改變量的初始值：假設在上圖中我們需要把變量"DB_INT1"的值從"0"改成"10"，直接在數據視圖中是無法修改的，我們通過修改源文件的方法來修改；

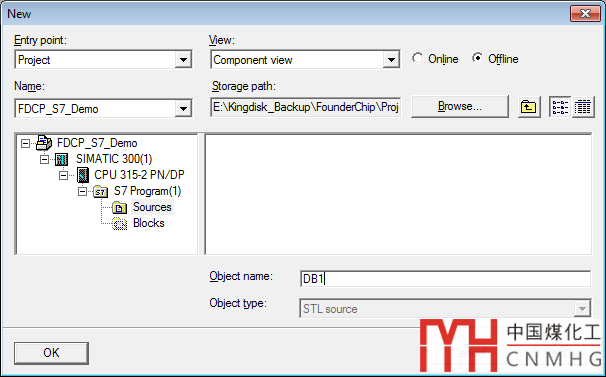

首先關閉已經打開的DB1，然后點擊"File"-"GenerateSource"，出現保存源文件對話框，給文件起個名字，比如"DB1"，然后保存：

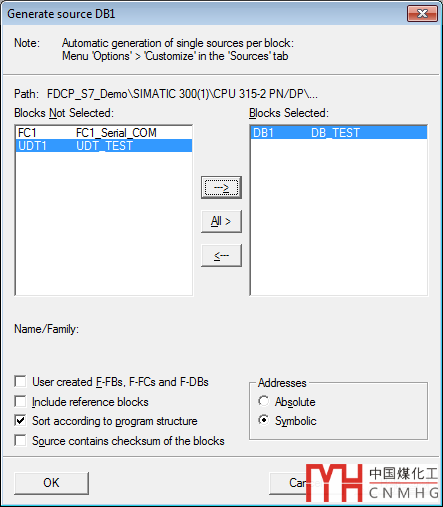

在出現的對話框中選擇你要生產源文件的塊，點擊"OK"：

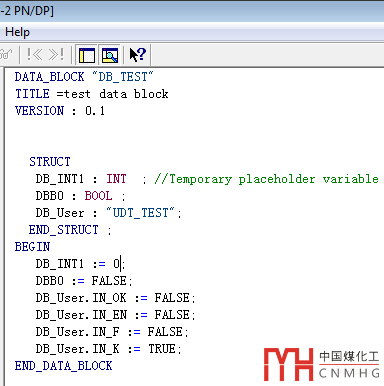

然后再點擊"File"-"Open"，打開系統生產的源文件"DB1"，如下圖：

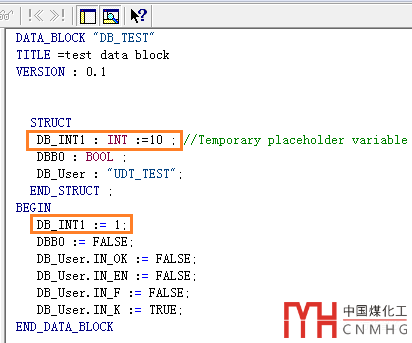

在"STRUCT"與"END_STRUCT"之間是變量的默認值，"BEGIN"之后是離線變量的實際值，我們做如下修改：

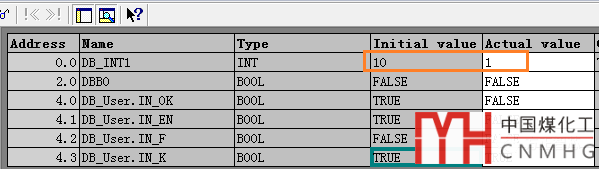

然后，點擊"File"-"Compile",重新編譯生成DB1，完成后打開DB1，可以看到變量"DB_INT1"的初始值和離線顯示的實際值都發生了變化，如下圖：

這個方法不但可以修改DB塊的初始值，還可以修改UDT的默認值，怎么樣，趕緊動手試試吧？
