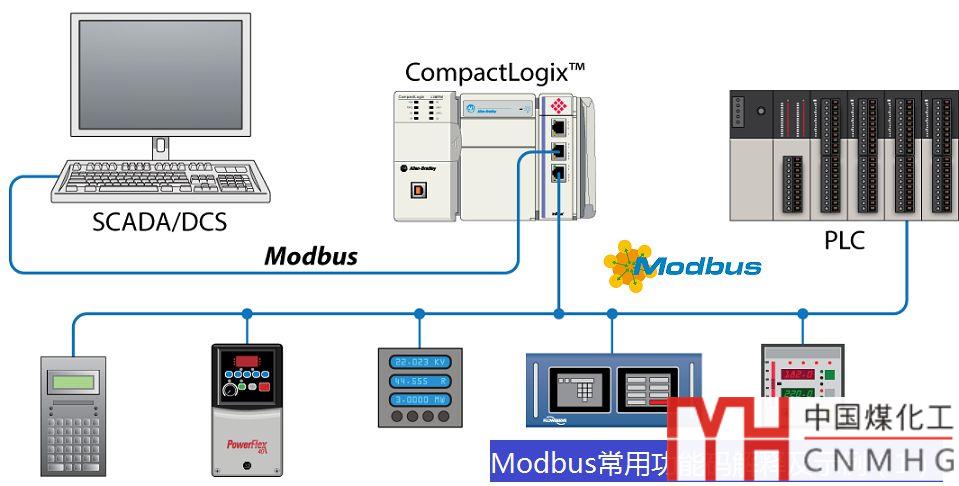

Modbus在工業通信中有著廣泛的應用，接下來的幾篇文章，我們將給大家詳細介紹下Modbus常用功能碼的指令定義并給出示例。今天先來介紹下功能碼01H和02H（名稱中的H表示16進制數）。

1、功能碼：01H
1）功能：讀取從站（遠程設備）的1~2000個連續線圈的狀態數值；讀取采用起始地址+線圈數量的方式；
2）操作方式：位操作；
3）說明：Modbus1號線圈的地址為0，2號線圈的地址為1，以此類推；因此，假設要讀取1~10號線圈的值，其寄存器地址范圍為：0~9；
4）發送指令示例：
假設從站地址為0x03，要讀取編號從33~42的10個連續線圈的狀態值，其寄存器地址范圍為：0x0020~0x0029，則發送指令下圖所示：

5）應答格式：
應答數據包括：從站地址+功能碼+返回字節數+數據值+校驗碼
其中，線圈的狀態以位的形式返回。狀態為ON時，其值為1；狀態為OFF時，其值為0；
數據以小端（Little Endian）的形式進行組織。即先存放LSB（最低權重位），再存放MSB。
每8個位組成一個字節，當線圈的數量不是8的倍數時，剩余的位數添0補位。
本例程讀取10個線圈，10/8商1余2，因此需要2個字節存放應答數據。
字節1存放線圈編號33~40的數值（小端字節序，線圈40的值存放在bit7，線圈33的值存放在bit0）；
字節2存放線圈編號41~42的數值，剩余位數添0補位；
假設線圈狀態及數值如下面兩種圖所示：

則，應答字節1的值為：11001011=0xCB；
應答字節2的值為：10=0x02
應答消息幀下圖所示：

2、功能碼：02H
1）功能：讀取從站1~2000個連續離散量輸入的狀態值；讀取采用起始地址+通道數量的方式；
2）操作方式：位操作；
3）離散量輸入通道地址編號從1開始，寄存器地址編號從0開始；
4）發送指令示例：
假設要讀取從站地址為0x03的第110~119個數字量輸入通道的數值，則發送指令如下圖所示：

5）應答：應答格式與功能碼01H類似
應答數據包括：從站地址+功能碼+返回字節數+數據值+校驗碼
假設應答字節1的數據如下圖所示：

應答字節2的內容如下圖所示：

應答消息幀如下圖所示：

好了，關于Modbus功能碼01H和02H就先介紹到這里。
