SIMATIC S7-1200的運動控制方式有哪些？
所謂“運動控制（Motion Control）”，是指利用伺服系統對機械傳動的位置、速度等物理量進行控制的過程。比如，控制機床的傳送帶及刀具以完成準確的工件切割。運動控制系統主要包括：運動控制器、伺服驅動器、伺服電機及編碼器等部件。運動控制器是具有運動控制功能的PLC的CPU或?qū)ｉT的運動控制模塊；伺服驅動器用來接收運動控制器的命令，并完成對伺服電機的運動控制；伺服電機是執行機構，用來帶動工藝軸進行運動；伺服電機內置編碼器，可以將電機的位置反饋給伺服驅動器或運動控制器，從而形成閉環控制。
西門子SIMATIC S7-1200系列PLC的集成了運動控制功能，可以通過多種方式來控制伺服驅動器。今天這篇文章，我們來談?wù)凷7-1200都有哪些運動控制方式。
對于固件版本大于等于V4.1的S7-1200的CPU，有三種控制伺服驅動器的方法：

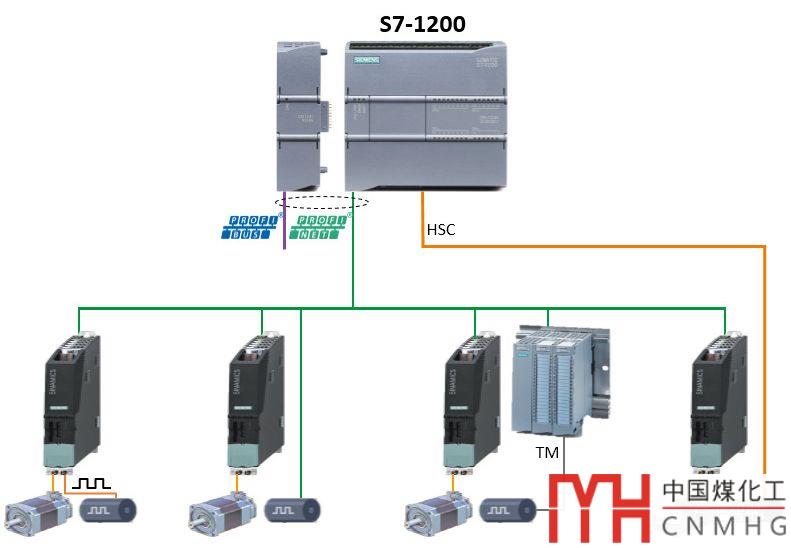

（一）PROFIdrive：PROFIdrive是一種基于PROFIBUS或PROFINET總線的驅動技術標準，收錄于國際標準IEC61800-7中。PROFIdrive定義了一個運動控制模型，其中包含多種設備。設備之間通過預設的接口及報文進行數據交換，這些報文被稱為PROFIdrive消息幀。每一個消息幀都有標準結構，可以根據具體應用，選擇不同的消息幀。通過PROFIdrive消息幀，可以傳輸控制字、狀態字、設定值及實際值。S7-1200基于PROFIdrive的運動控制示意圖如下：
上圖中，伺服電機內置編碼器的信號可以有四種反饋方式：
-
反饋給伺服驅動器；
-
通過總線的方式直接反饋給CPU；
-
連接到分布式工藝模塊，CPU通過總線來讀取數據；
-
直接連接到CPU的高速計數器通道；
無論使用哪種方式，PROFIdrive都可以形成閉環控制；
（二）PTO方式：PTO的全稱是“Pulse Train Output”，也就是“脈沖串輸出”。運動控制器通過發送占空比為50%的脈沖串給伺服驅動器來控制伺服電機的轉速。以CPU1215C為例，它總共支持四路脈沖串輸出（Pulse1~Pulse4），每一路脈沖信號支持四種PTO方式，分別是：
-
PTO（Pulse A and direction B，脈沖A和方向B）；
-
PTO（Count up A and count down B，加計數A和減計數B）；
-
PTO（A/B phase-shifted，A/B相移）；
-
PTO（A/B phase-shifted- fourfold，A/B相移-四倍頻）；

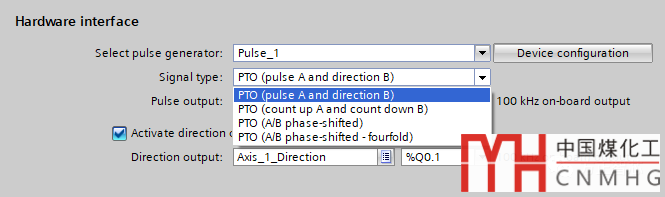

如下圖：
其中，PTO（Pulse A and direction B，脈沖A和方向B）是比較常用的方式。該P(yáng)TO方式使用CPU的兩路輸出：一路（A）產生高速脈沖串，另一路（B）控制伺服電機的運動方向。通過控制脈沖串產生的頻率，可以控制電機的轉速。
PTO方式可以是開環控制，也可以將電機的編碼器連接到CPU的高速計數器進行位置計數，從而形成閉環系統。S7-1200基于PTO的運動控制示意圖如下：
（三）模擬量方式：該方式以模擬量信號作為伺服驅動器的給定信號，通過模擬量的信號變化來控制伺服電機的轉速。以SINAMICS V90為例，它可以接受±10V的速度給定信號。我們可以使用S7-1200的信號板“AQ 1x12 BIT”來輸出±10V的電壓信號，通過將信號板輸出與V90的信號給定相連接，可以用模擬量的方式來進行運動控制。

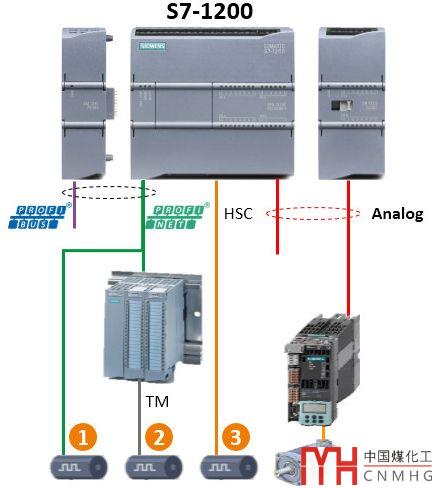

模擬量運動控制方式也必須形成閉環系統，可以使用高速計數器或者總線的方式將編碼器的信號反饋給CPU。S7-1200基于模擬量的運動控制示意圖如下：
好了，關于S7-1200的運動控制的方式就先介紹到這里。以后的文章我們將深入介紹每一種控制方式的具體內容。
