今天群里有網友問有沒有對齊圖塊的工具，我記得下載過一個對齊均布工具，挺好用的，結果找到后發現是一個VBA工具。

之前我分享都是LSP插件，有LSPFASVLX幾種格式，還從沒有分享過VBA插件，雖然那位網友不太愿意用VBA插件，我我還是決定分享一下，同時給大家簡單介紹一下高版本加載不了VBA插件的原因和解決辦法。

為什么CAD高版本加載不了VBA插件？

VBA是CAD提供的VB開發接口，開發的插件也可以直接用AP命令加載。CAD高版本提供了升級版的.NET接口后，VBA用得比較少了，到2014版，AUTOCAD默認不再安裝VBA接口，導致一些VBA程序無法加載。AUTOCAD提示到官網下載VBA開發接口，網址：www.autodesk.com/vba-downloadL。如果你想在高版本中加載使用VBA插件，請先下載安裝VBA接口。

對齊均布插件的下載地址：

百度網盤下載鏈接：https://pan.baidu.com/s/17-gTsoVAaDVylkm_bQy-pg 密碼：m31w

插件的使用方法簡介如下：

1、輸入AP，加載下載的DVB程序文件，加載成功后，命令行會告訴我們對齊命令是AO，均布的命令是EO，功能類似于POWERPOINT或VISIO這些軟件里的對齊和均布功能。

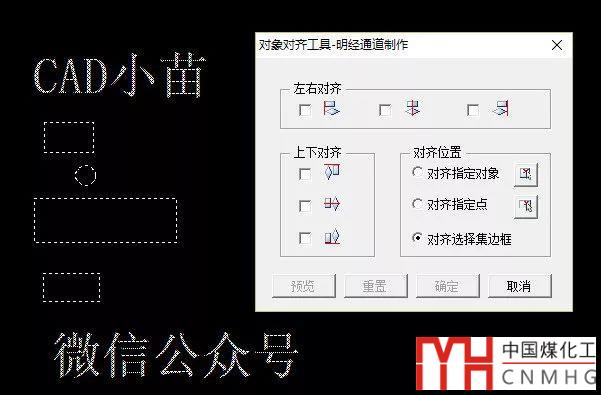

2、輸入AO命令回車，根據提示選擇要對齊的對象，就會彈出對齊對話框，如下圖所示。

這個工具可以選擇對齊圖形、圖塊、文字等各類對象，可以選擇沿橫向或縱向的左中右、上中下對齊，還可以將圖形對齊選定對象、指定點、選擇集的邊框，如果想了解最終對齊的效果，不妨單擊“預覽”按鈕，結果如果不對可以返回對話框再調整參數，大家可以試試。

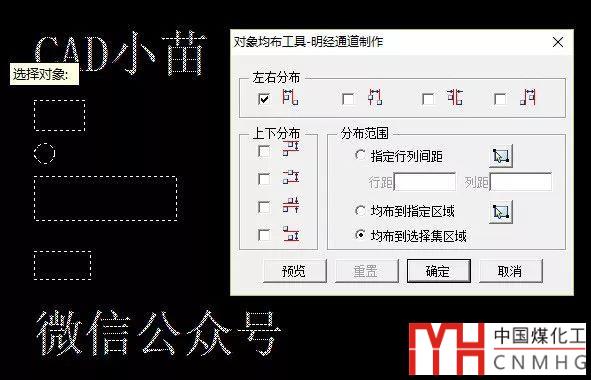

3、輸入EO命令可以等距排列選定的圖形，對話框如下圖所示。

這里就不在不一一介紹參數了，大家感興趣的話可以試試。

在浩辰CAD里有類似的功能，對齊工具和均布工具，界面類似，不過調整參數的時候可以動態預覽結果，在選定線、點后還可以設置偏移值，用起來更方便一點。
