為什么在操作系統中看不到CAD圖紙的縮略圖？

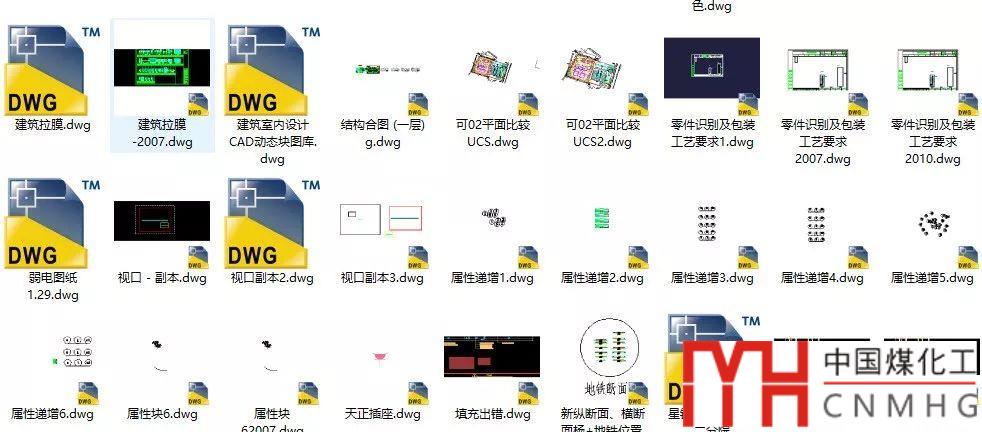

在安裝了AUTOCAD或浩辰CAD等CAD軟件后，我們?cè)赪INDOWS的資源管理器中當使用大圖標或超大圖標顯示的時候，可以看到圖紙的縮略圖，這樣可以幫助我們找到我們需要的圖紙，如下圖所示。
我們可以看到上面的截圖中，有些圖紙可以顯示縮略圖，有些圖紙卻只能顯示圖標，這是為什么呢？

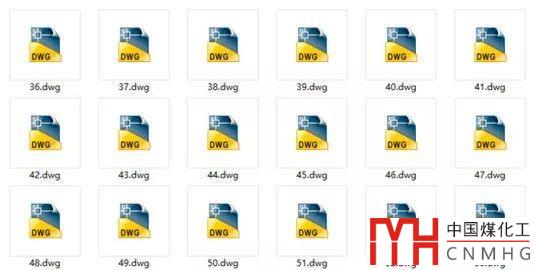

更令我們頭疼的是，有時安裝CAD后在WINDOWS資源管理器仍然看不到縮略圖，而更頭疼的是：本來之前好好的，也沒有動過CAD軟件，突然某一天看不到縮略圖了，如下圖所示。
其實很久之前就有網友就問過類似的問題，當時看到網上有很多說法，不確認哪一種可以直接這個問題。前幾天有網友遇到類似問題，在信息里問我，我當時搜了一下相關資料，但在我的機器試相關操作時遇到了一些問題，也就是沒有幫他解決問題?，F(xiàn)在已經過去了好幾天，不知道他是否找到了方法，我想可能還會有其他人遇到類似的問題，我還是將我整理的一些解決辦法給大家分享一下。
一、為什么在WINDOWS操作系統中能顯示縮略圖？

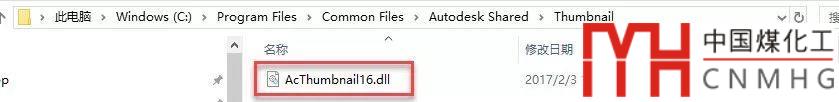

之所以在安裝CAD后，在WINDOWS的資源管理器能看到DWG圖紙的縮略圖，是因?yàn)镃AD安裝了一個專門用于顯示縮略圖的控件：Acthumbnail16.dll，這個控件在系統啟動時會自動加載。這個文件通常保存在C:Program FilesCommon FilesAutodesk SharedThumbnail目錄下，如下圖所示。
如果這文件沒有問題，而且在系統啟動時正常啟動了此控件，就應該可以正常顯示DWG或DXF文件的縮略圖。
如果在64位的操作系統上安裝了32位版本的CAD，上面的目錄會是：
C:Program Files（X86）Common FilesAutodesk SharedThumbnail。
---提示：下面是廣告，不是本文圖片！---
為什么有的圖能顯示縮略圖，有的卻只顯示圖標呢？其實縮略圖就是保存在DWG或DXF圖紙中的一張屏幕截圖的位圖，如果設置了不保存縮略圖，保存圖紙中就會不包含位圖，沒有位圖就無法顯示縮略圖了。

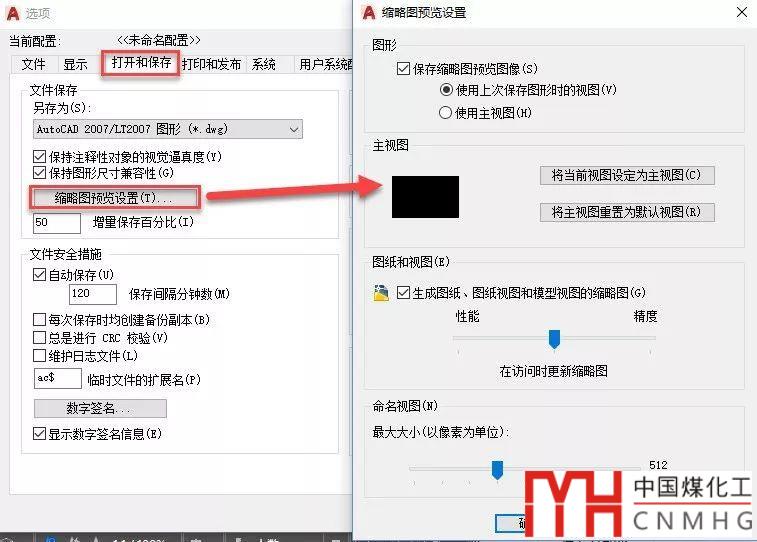

是否保存縮略圖的設置就在選項OP對話框中，低版本可能只有是否保存縮略圖的選項，到了高版本，還可以設置縮略圖的視圖和像素點數等，如下圖所示。
縮略圖雖然可以幫助我們?cè)赪INDOWS資源管理器或在CAD打開圖紙時更容易準確定位圖紙，但保存縮略圖肯定需要時間和空間，也就是說會占用保存圖的時間并使圖紙?jiān)龃?，因此有些人并不保存縮略圖。
個別圖紙不顯示縮略圖是有圖紙決定的，如果想讓它也顯示縮略圖，打開后，勾選生成縮略圖后再保存一下就好了。
三、為什么CAD圖紙都不顯示縮略圖？
前面說過CAD的縮略圖是控件acthumbnail16.dll的作用，不顯示縮略圖就是這個控件不起作用了。不起作用的原因可能有下面幾種：這個文件沒有了；這個文件損壞了，這文件被阻止或其他原因沒有正常加載。
文件被刪除或文件損壞這種情況估計比較少見，不過先還是找到前面說的目錄，看一下目錄下是否有這個文件，如果沒有，可以從其他機器上拷一個過來或者自己修復安裝一下CAD并重新啟動一下機器試試。如果在目錄下有這個文件的話，就需要想辦法手動加載一下此控件。
四、如何手動加載此控件
如果確認有acthumbnail16.dll，而且從正常的機器上拷過來此文件仍無法顯示縮略圖，說明此控件未加載，就需要手動加載。網上介紹的手動加載的方法有兩種，一種是直接用命令加載，一種是直接加入注冊表鍵值，這里簡單給大家一下。
1、用REGSVR32命令加載此控件

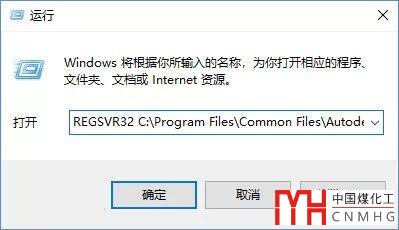

這個命令的使用方法很簡單，我們可以在開始運行（按）里直接輸入：
REGSVR32 C:Program FilesCommon FilesAutodesk SharedThumbnailacthumnail16.dll，如下圖所示。

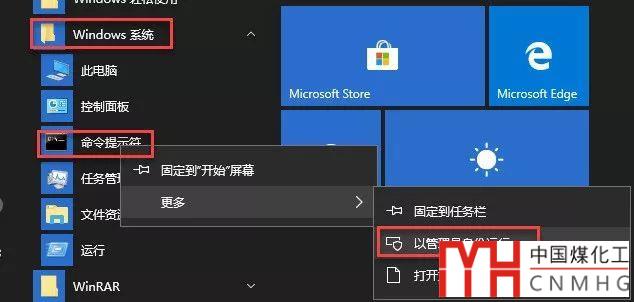

但問題沒有那么簡單，在WIN7以上系統在執行REGSVR32的時候還存在管理員權限，32位和64位的問題。如果用上述方式執行不正常，就需要用管理員權限進入命令提示符（CMD），如下圖所示。

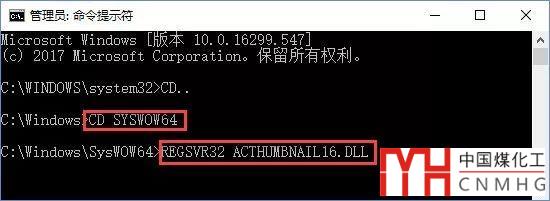

打開命令提示符后，還需要注意我們安裝的是32位還是64位的CAD，32位的需要運行SYSTEM32目錄下的REGSVR32。如果是64位的程序，就需要運行SYSWOW64目錄下的REGSVR32，如下圖所示。
如果覺得輸入一長串目錄麻煩，不妨將Acthumbnail16.dll拷到system32或syswow64目錄下，然后再注冊起來就簡單一點，就只需要輸入文件名了，如上圖所示。
但手動注冊DLL仍可能遇到各種錯誤，那就可能是操作系統或其他問題了，只能根據提示到網上查找相應的解決辦法。
2、直接導入注冊表
如果手動注冊不成功或者弄不清楚手動注冊的操作，也可以直接從其他機器顯示正常且系統和CAD版本類似的注冊表里搜a(bǔ)cthumbnail16.dll，搜到后將此鍵值導出，然后拷到有問題的機器上雙擊導出的注冊表文件即可。
下面是我導出的一個注冊表文件，如果你的C:Program FilesCommon FilesAutodesk SharedThumbnail目錄下有Acthumbnail16.dll文件，你可以直接雙擊此文件在注冊表里添加相應的鍵值，然后重新啟動一下系統，看看是否恢復正常。
百度網盤下載地址如下：
鏈接：https://pan.baidu.com/s/1bR8Syt7r-E5YO9D0-Rq7yg 密碼：a0mk
上面的注冊表文件的內容如下：
Windows Registry Editor Version 5.00
[HKEY_LOCAL_MACHINESOFTWAREClassesCLSID{AC1DB655-4F9A-4C39-8AD2-A65324A4C446}InProcServer32]
@="C:Program FilesCommon FilesAutodesk SharedThumbnailAcThumbnail16.dll"
"ThreadingModel"="Apartment"
你也可以直接將上面的內容復制到記事本中，然后另存為注冊表*.reg文件后，雙擊將鍵值寫入注冊表。
如果你是在64位操作系統下安裝了32位的CAD，因?yàn)锳cthumbnail16.dll文件的目錄有變化：Program Files（X86），注冊表項的鍵值也需要做相應調整，內容如下。
Windows Registry Editor Version 5.00
[HKEY_LOCAL_MACHINESOFTWAREClassesCLSID{AC1DB655-4F9A-4C39-8AD2-A65324A4C446}InProcServer32]
@="C:Program Files (x86)Common FilesAutodesk SharedThumbnailAcThumbnail16.dll"
"ThreadingModel"="Apartment"
可以看到，雖然Acthumbnail16.dll分32位和64位版本，但注冊表的鍵值是相同的，只是文件保存的目錄不同。
浩辰CAD等軟件也提供了類似的功能，只是文件名和保存的目錄不同，比如浩辰CAD的縮略圖控件保存在C:Program FilesCommon FilesGstarsoft目錄下，文件名是：dwgthumb.dll。手動加載的方法類似，只是注冊表項也與AUTOCAD不同。
上面是我從網上收集的信息整理出來的相關內容，因?yàn)槲也]有遇到類似的問題，并沒有一一進行驗證。大家在遇到類似的問題時候，可以先試試上述方法。如果哪位之前遇到過類似問題并找到了解決辦法的，且解決方法不是本文所描述的方法，請留言。
