有位網友問了這樣一個問題：今天第一次出現用W命令導致之前所有畫的圖都變成一條直線，偏偏之前的文件我沒保存，急！

其實從截圖看，圖形有不同的顏色，中間還是斷開的。寫塊并不會改變圖形，因此他的圖形應該沒有什么問題，那為什么會變成這樣呢？我們做一個簡單的測試就知道怎么回事了。

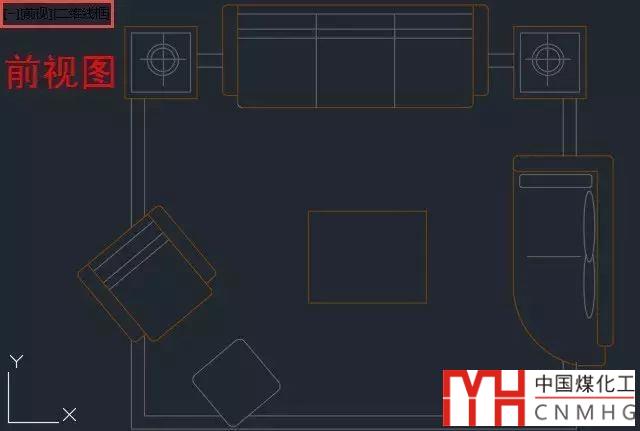

在CAD中打開一張正常的圖紙后，新建一張圖紙，在新圖中我們將視圖切換到前視圖。切換回打開的圖紙，選中一部分圖形后CTRL+C，切換到新圖，CTRL+V，將復制的圖形粘貼到新圖中，如下圖所示。

在CAD早期版本，切換視圖的時候UCS不會自動切換，如果發現右下角的坐標標記不是上圖所示效果，而是XZ軸，那你需要手動設置一下UCS（用視圖V選項）。

圖形復制粘貼到新圖的前視圖中，圖形等于是從俯視圖變到了前視圖。

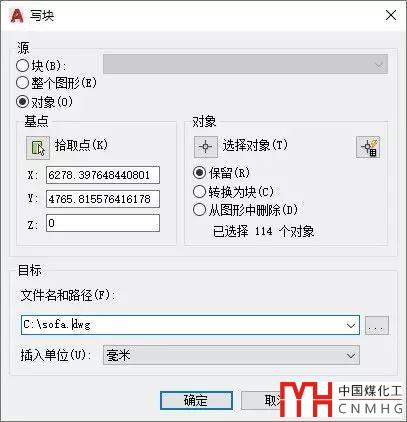

選中素有圖形，輸入W，回車，打開寫塊對話框，在圖形上指定一個點作為圖塊基點，給塊文件起一個文件名后單擊確定，將圖形寫入到塊文件當中。

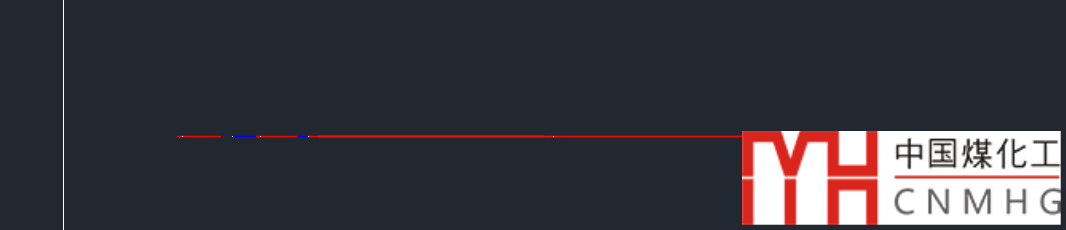

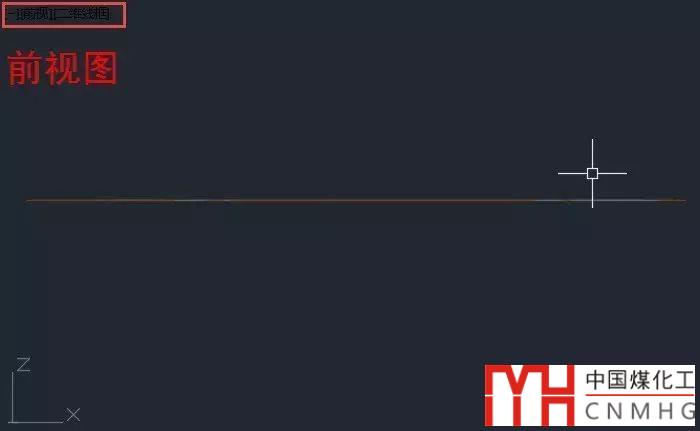

打開剛保存的塊文件，我們會發現很容易就重現了這位朋友的問題，如下圖所示。

可以看到圖形看上去也變成了一條線，這是注意觀察，這個塊文件的視圖還是前視圖。我們切換到俯視圖看一下， 如下圖所示。

原來在塊文件中保留了寫塊時的視圖，但坐標系卻用的是默認的世界坐標系，所以寫塊后圖形又變回俯視圖了。那在其他圖紙上插入此圖塊又是什么效果呢？我們就分別來看看插入到俯視圖坐標和前視圖坐標會是什么效果。

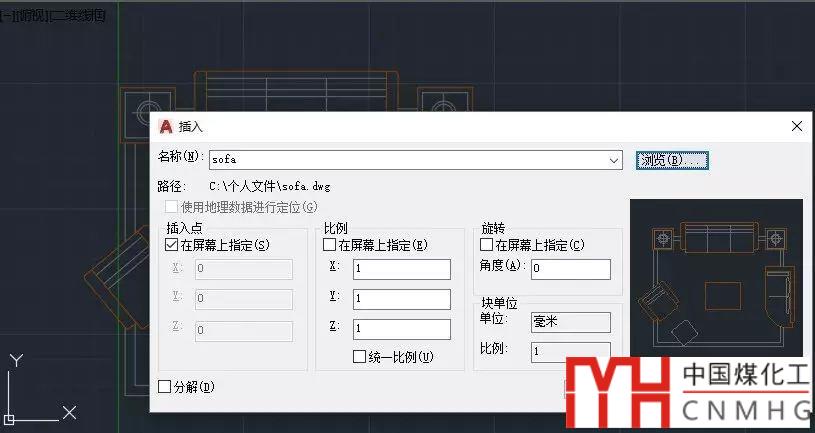

開一張新圖，輸入I，回車，單擊瀏覽按鈕打開剛才保存的塊文件，將圖塊插入進來，看看圖塊的效果。

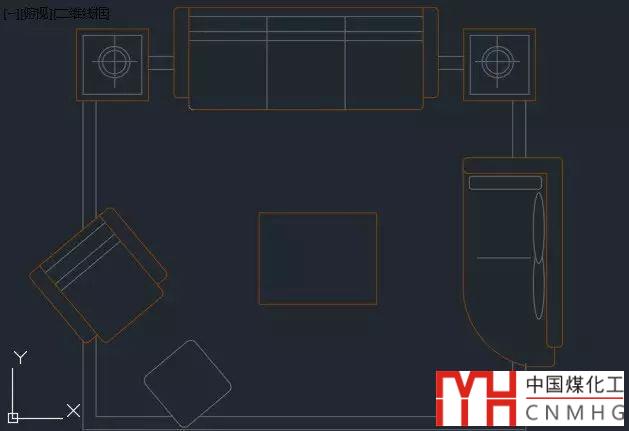

可以看到圖塊是正常的，是我們需要的效果。

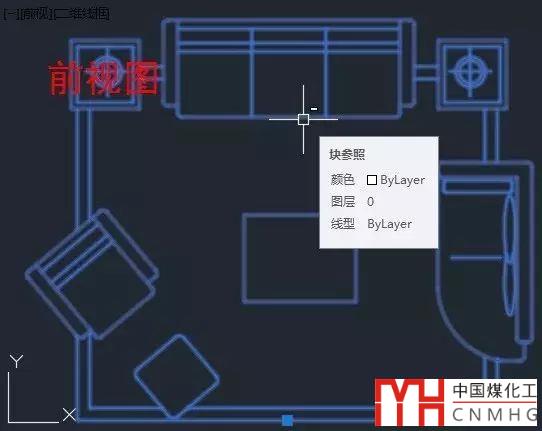

我們再切換到剛被設置為前視圖的圖紙，用同樣的操作插入此圖塊，如圖所示。

可以看到圖塊插入也都是正常的。雖然當我們在設置了UCS坐標系后寫塊時保留了當前圖形的UCS坐標系，塊文件中會記錄圖形相對當前UCS坐標系的相對位置，也就是圖塊插入的時候應該跟在寫塊時看到的效果相同。

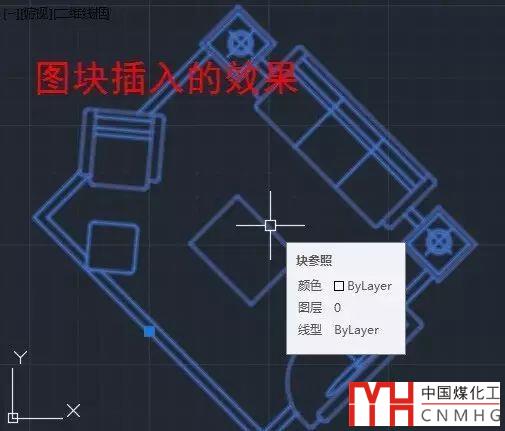

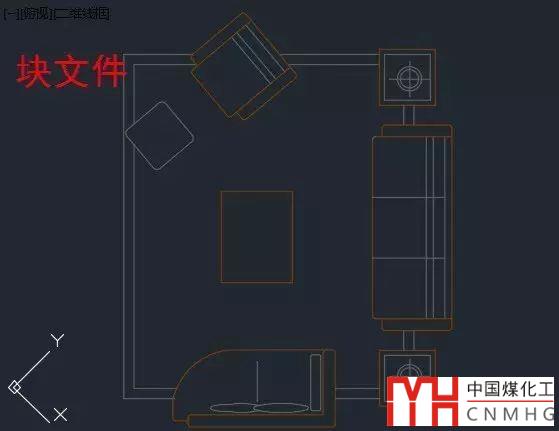

同樣是上面的沙發圖形，假如圖形就是在世界坐標系的俯視圖，我們將UCS坐標系的Z軸旋轉45度，寫成塊文件時會顯示世界坐標系的平面視圖，插入圖塊后都會旋轉45度，如下圖所示。

圖塊插入的效果跟我們設置UCS后切換到平面視圖PLAN后的效果也是一樣的。

以前自己也從來沒有注意過這個問題，但看到網友的截圖時我馬上就想到了是視圖的問題并且很快幫助他解決了問題。不過我還是沒有想清楚為什么塊文件中不直接顯示世界坐標系的平面視圖，也就是顯示跟塊文件插入時一樣的效果，不知道開發者是怎么考慮的。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
