當圖紙中有一個或多個布局時，我們經常需要在模型和布局間切換，通常大家用鼠標單擊說雙擊來切換模型和布局標簽或圖紙空間和視口內的模型空間。今天有網友問我有沒有命令可以切換模型和布局標簽，我當時一時還真沒想起來，還是他自己找到答案了，并且還告訴了切換的快捷鍵，我之前通常都是鼠標直接單擊標簽來切換，還真沒關注過命令和快捷鍵，不知道大家是否知道，不妨把切換模型布局標簽，布局中切換模型和圖紙空間、切換視口的一些命令和快捷鍵簡單匯總一下。

一、鼠標單擊切換模型或布局

這是我們最常用的方式，簡單、直接，想切換到那個布局，直接再模型/布局標簽上單擊一下布局名就可以了。

二、布局比較多時如何切換布局

如果布局比較多，模型/布局標簽欄上都顯示不全時，可以利用標簽欄的按鈕來進行切換，不同版本按鈕的形式不太一樣。

在2014等版本中是提供了第一個、最后、前一個、后一個的按鈕，可以通過單擊這些按鈕來進行調整標簽欄的顯示，如下圖所示。

這些按鈕只是調整布局標簽欄的顯示，并不會切換布局，還需要鼠標點擊來切換布局。

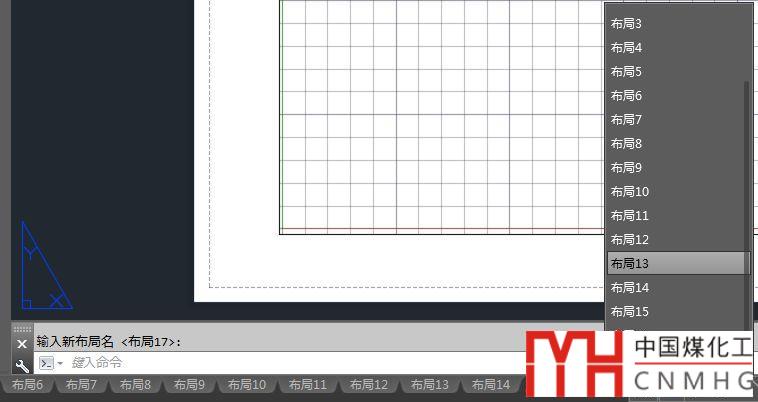

在高版本，比如2018以上版本，這些按鈕被取消了，取而代之的是一個下拉列表，在下拉列表中可以顯示所有布局，并可以直接切換布局，如下圖所示。

三、利用變量在上一個布局和模型空間之間切換

用TILEMODE可以再模型和上一個布局之間進行切換，這并不是一個命令，而是一個變量。之前我是知道的，只是他問到的時候我一時沒有想起來。

將“模型”選項卡或上一個布局選項卡置為當前。

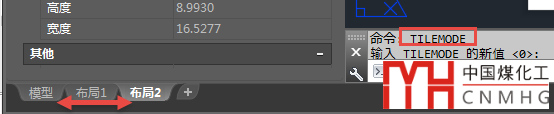

比如現在在布局2，將TILEMODE設置為1，就切換回模型，設置為0，就會切換回布局2，如下圖所示。

但你想切換到布局1用這個變量設置就不行了。

四、利用快捷鍵依次切換布局

CAD還提供了切換不布局的快捷鍵:

CTRL+PAGE UP（前一個布局）

CTRL +PAGE DOWN(后一個布局)

如果確實需要在兩個相鄰的布局間進行切換時，可以使用這個快捷鍵，不過這個組合鍵還有點費勁。

如果需要從布局1切換到布局5，建議用鼠標直接點擊，不建議用這個快捷鍵依次切換到布局5，因?yàn)榍袚Q每個布局，顯示圖形都需要時間，如果圖紙比較復雜，依次切換會比直接點擊布局5慢很多。

每個人有不同的習慣，可以根據圖紙的情況和個人的喜好選擇不同的方法。我只是簡單研究了一下，也許還有其他方式，如果需要補充請留言。
