今天網友在群里提了一個問題，說在插入圖塊時提示參照自身、無效，如下圖所示。

經過交流后發現了問題所在，他是要將一張DWG圖紙作為圖塊插入到當前圖中，但圖中并沒有同名的外部參照，插入的圖紙也不和當前圖紙同名，而之所以出現這個提示，是因為文件名中有括號【】，將文件名中的括號刪除后，再插入就沒有問題了。但后來我又研究了一下，發現并不只是圖紙文件名的問題，不同版本表現還不一樣，但我并沒有研究各種可能的情況，但將結果跟大家分享一下，大家遇到類似情況可以自己分析一下是什么原因。

一、圖紙文件名中有圖塊不支持的字符

無論是文件名和圖塊名，都有不支持的字符，但文件名顯然支持更多的字符，如果我們不注意在文件名中使用了圖塊名不支持的字符，就有可能在講此圖紙文件作為圖塊插入時，就會出現錯誤提示。

圖塊名到底不支持哪些字符呢？

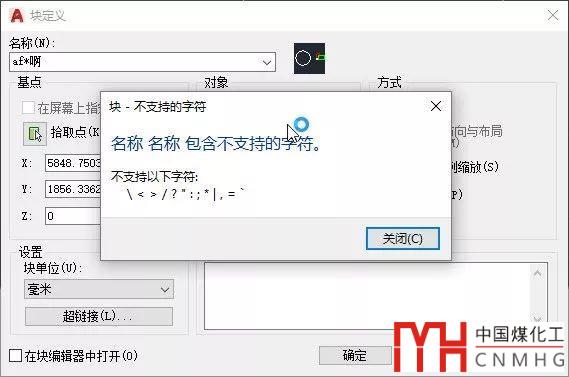

我們可以選擇一個圖形后輸入B回車，打開塊定義對話框，在名稱欄輸入一個*號，此時就會彈出一個提示對話框，告訴我們塊不支持的字符，如下圖所示。

而文件名不支持哪些字符也可以用同樣的方法知道，隨便找一個文件，修改文件名時輸入一個*號，也會列出文件名不能包含的字符，如下圖所示。

可以看到文件名可以支持逗號、分號、單引號、等號，而圖塊名是不支持的，所以出現錯誤可以檢查一下圖紙名是不是在不注意的情況下使用了類似的字符。
解決辦法：

很簡單，將文件名中這類特殊字符刪掉。

二、圖中已經插入了同名的外部參照

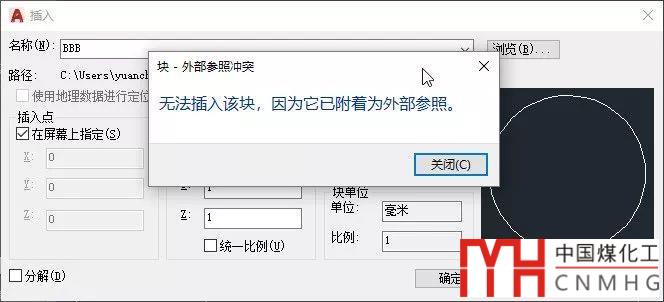

如果圖中已經將某一張圖紙作為外部參照插入到當前圖中，就無法再將這張圖作為圖塊插入了。外部參照雖然跟圖塊有很多區別，但還是有很多跟圖塊類似的特性，也可以說在外部參照被加載后，其實就相當于一個圖塊，兩者都可以用參照邊界REFEDIT進行編輯，都可以用XCLIP裁剪。圖塊無法重名，外部參照和圖塊也不能重名。因此，當圖中已經有同名的外部參照的時候，將此圖紙作為圖塊插入時會明確提示不能插入，如下圖所示。

這種情況要確定外部參照和要作為圖塊插入的圖紙是不是同一張圖紙，如果是的話，最好在同一張圖中只采用一種方式來插入。

解決辦法：

如果外部參照和作為圖塊的圖紙不是同一張圖，只是文件重名了，可以將圖塊文件重命名。

如果兩者是同一張圖，那就只能保留一種形式。

三、文件名中帶【】的低版本文件

在第一種情況的截圖中我們看到圖塊不支持的字符并不包括【】，但為什么文件名中包含這樣的字符圖紙作為圖塊插入的時候卻會提示無效呢？

這個原因我也解釋不清了，這個情況非常奇怪！

我用2018版格式保存一個名字帶【】的圖紙，然后在2018版里插入圖塊時是可以正常從插入的，如下圖所示。

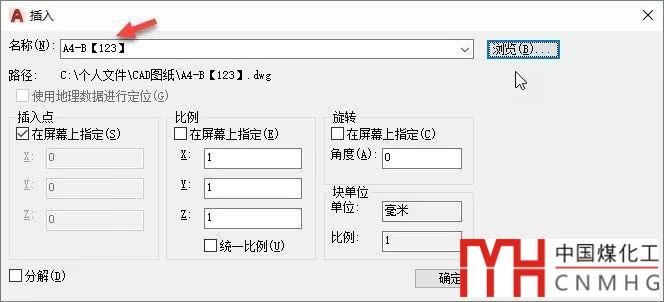

我在2007版里也保存了類似的圖紙，在2007版插入時就會像那位網友遇到的一樣會提示無效。

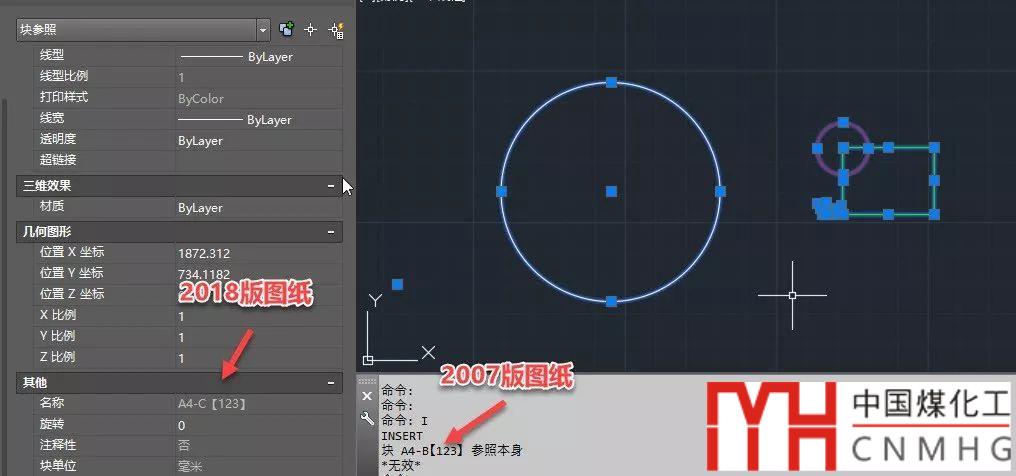

但奇怪的是，我在2018里將2007保存的文件作為圖塊插入?yún)s會提示無效，如下圖所示。

我也沒有再試別的版本是什么情況，也不知道是不是還有類似的特殊字符會導致出現這樣的問題，也不太明白為什么同樣是2018版AUTOCAD，低版本圖紙不支持，高版本圖紙卻支持。

解決辦法：

遇到插入圖塊提示無效，如果文件名中不包含圖塊明確表明不支持的字符，但包含特殊符號時可以先嘗試刪除后再插入。

四、圖紙格式不正確或無效文件

如果作為圖塊插入的圖紙本身在當前CAD中就無法正常打開，比如圖紙格式比當前CAD版本高、圖紙損壞嚴重或者從其他格式文件直接改成DWG或DXF擴展名，打開時會提示是無效文件，這種圖紙在作為圖塊插入的時候，也會提示無效，如下圖所示。

如果文件名沒有問題，出現類似提示的時候，就需要看看圖紙是否能正常打開，需要去弄清楚圖紙不能打開的原因。

CAD圖為什么打不開？遇到這種情況如何解決？

上面是我目前想到的幾種情況，當然可能還有其他情況，大家如果還知道其他情況請留言補充，如果你遇到的情況不是上述幾種情況，但自己又找不出原因時也可以留言或?qū)D紙傳給我來研究。
