自己定義填充圖案對于大多數人來說有難度，但有現成的填充文件，怎么能添加到我的CAD中呢？前兩天有網友問到這個問題，我簡單給他說了要拷到哪個目錄下，他還是沒有弄成功，之前雖然在相關文章中我簡單介紹過，但由于CAD版本升級，之前講解的方法也不無法適用了新版本了，所以還是有必要講一下。

CAD填充比例是怎么算的？

CAD為什么不能填充？

為什么CAD中填充無法修剪？

CAD常用的填充名稱和圖案對照表

關于填充文件

要想知道怎么添加填充，首先要對填充文件有一定了解。填充文件分兩種，一種是CAD自帶的填充文件，這樣的文件有兩個，一個是英制的填充ACAD.PAT，一個是公制的ACADISO.PAT；另一種就是自定義的填充圖案。

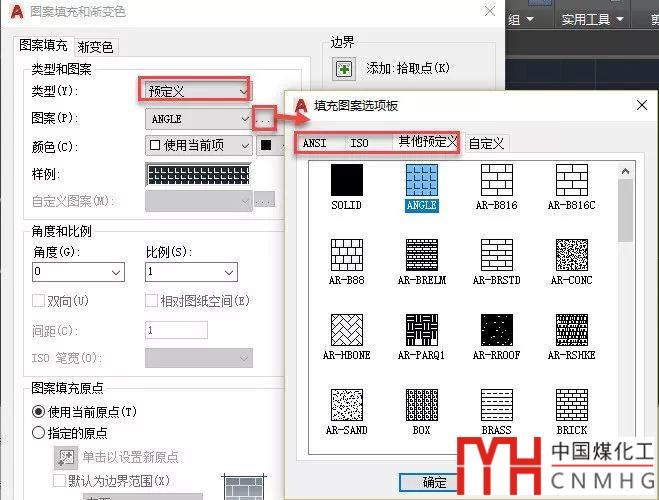

在CAD自帶的填充文件中包含了大量的填充定義，這些填充定義在填充對話框作為預定義填充，被分為了三類，如下圖所示。

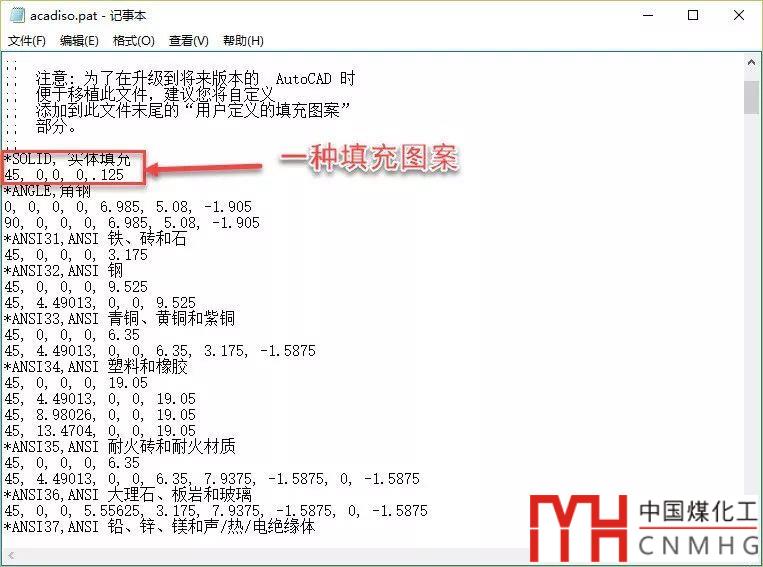

填充文件是純文本，可以用記事本打開直接查看或復制粘貼新的填充定義，如下圖所示。

填充定義以*號開頭，顯示填充名字，然后是說明，下面的每行數字是填充線的角度、位置、長度的相關定義，簡單的填充圖案只有一兩行，多的會數十行。

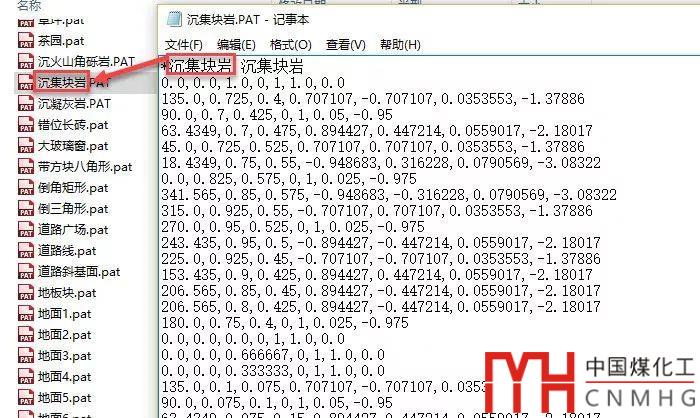

自定義填充圖案通常一個文件中保存一個填充定義，填充文件名必須跟填充圖案名相同，如下圖所示。

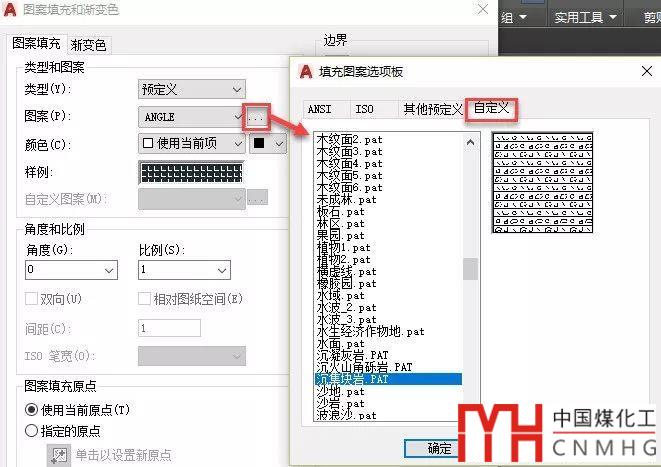

如果以這種形式添加到CAD的支持文件搜索路徑下，在填充對話框會放到自定義類別中，如下圖所示。

填充文件添加到哪兒？

如果我們有定義好的填充文件，應該添加到哪個目錄下？

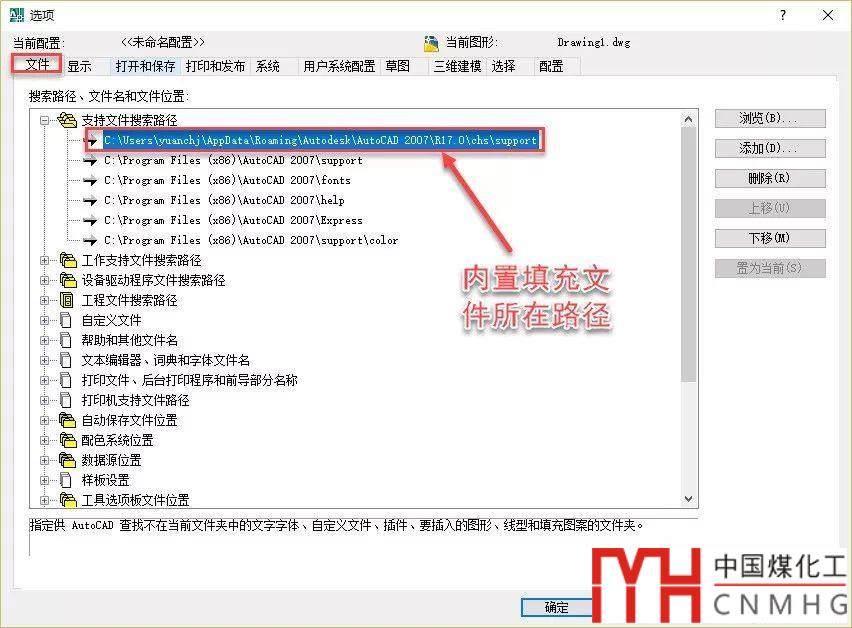

在CAD低版本，在CAD安裝目錄中有專門的填充路徑PATTERN，到后來取消這個路徑，直接使用了支持文件搜索路徑，如果想知道要將填充拷到哪個目錄下，可以先看看選項OP對話框中文件選項卡的相關設置，如果有專門的填充圖案路徑設置，就復制到填充圖案指定的目錄下，如果沒有，就拷到支持文件搜索路徑下，如下圖所示。

填充圖案復制到這些支持文件搜索路徑下都可以，但建議復制到第一個目錄，也就是內置填充圖案所在的路徑下，這樣可以避免不同目錄下有同名的文件，最后導致沖突無法加載我們需要的填充圖案。

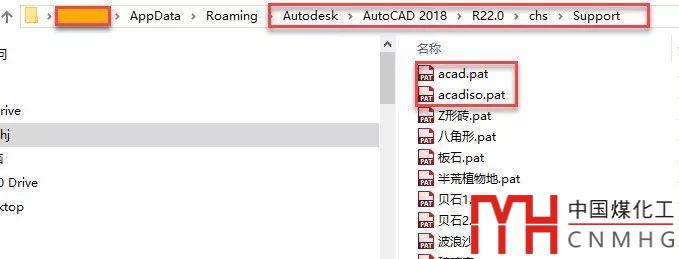

如果是高版本，這個目錄層級非常多，我們可以先輸入%appdata%進入當前用戶的APPDATA目錄，然后再找AUTODESK，然后再逐級找到對應的路徑，如下圖所示。

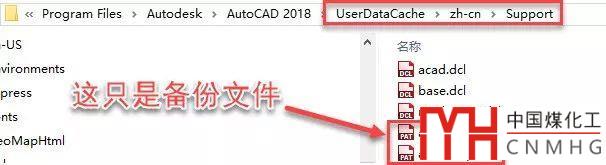

在CAD安裝目錄下還有一個備份目錄USERDATACACHE，其中也包含填充文件，拷到哪個目錄下是不起作用的，我以前的文章中曾經錯誤地說要將填充文件復制到哪個目錄下，因此這里重點提一下。

填充文件應該怎么添加

了解了填充文件的分類和填充文件保存的目錄，基本就知道添加方法了。我們拿到一個填充文件，有兩種方式添加到我們的CAD中。

一、將填充定義復制粘貼到內置的填充圖案文件中。

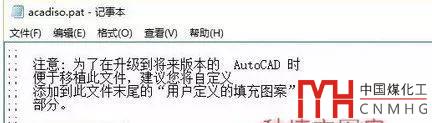

如果拿到的是公制的填充文件就粘貼到acadiso.pat后面，如果是英制的填充文件就粘貼到acad.pat。調用英制或公制的文件取決于圖紙文件是英制或公制的（MEASUREMENT變量是0或1）。用這種方式雖然麻煩一點，但便于管理和移植到新版本，出錯的幾率也比較小，在CAD的填充文件里也明確建議這么做，如下圖所示。

CAD中單位應該如何設置？CAD的單位到底有沒有用？

二、將獨立的填充文件復制到文件支持路徑下

如果拿到的是獨立的填充圖案，可以直接將這些填充圖案保存到CAD的支持文件搜索路徑下。

近千種CAD填充圖案下載及使用說明

復制之前最好檢查一下，填充文件名和文件中的填充圖案名是否相同，是否一個填充文件中只有一個圖案。有時我們拿到的是一個英文名稱的填充圖案，如果想改成中文，一定要將文件名和圖案名一起改。

如果文件名跟圖案不一致，你在列表中可以看到填充圖案，但點名稱會提示錯誤或顯示空白，如下圖所示。

不知道這樣講解是不是清楚了，如果還有問題，請留言。

以上技巧適用于AUTOCAD和浩辰CAD等同類的CAD軟件，浩辰CAD的填充圖案文件名和目錄有所不同，但方法是類似的。
