這種問題通常是在修改別人圖紙時發現的，比如圖中明明標注的是3000，但用DI測量卻返現只有30或是600等其他數值，也可能是一些不太規整的數值，如4477，之前發過類似文章，但是發現遺漏了一些可能，這里再補充一下。

一、圖形與UCS平面不平行

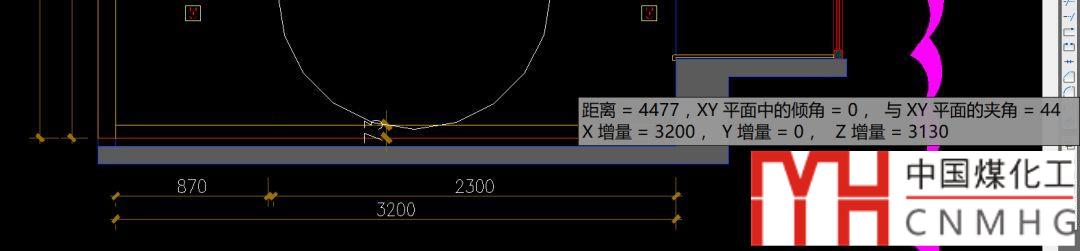

這種問題很容易發現，用DI測量時不僅會先顯示測量的距離，而且還會顯示不同方向上的增量，如下圖所示。

標注的尺寸是3200，測量的距離是4477，但測量結果后面的數據，X增量是3200,跟標注值是相同的，但圖形與XY平面的夾角是44度，Z增量是3130，說明測量的起點和端點在Z軸方向上高度差是3130。

遇到這種問題需要解決的不是測量和標注的問題，是圖形的問題，需要將圖形的Z軸歸零。

每日一貼——CAD圖形如何Z軸歸0？

二、繪圖者人為地修改了標注的尺寸值。

有時測量值跟標注值差得不多，比如說標注值是1000，測量值是998，這種情況估計是圖畫得不精確，但有懶得再改圖紙，于是就手動將標注值改成了自己需要的數值。

這種情況也很好判斷，如果標注樣式的測量單位比例（線性比例）是1，圖形也沒有Z軸增量，估計就是手動修改了尺寸值。

如果圖中只有一兩個尺寸是這種情況，到可以想辦法將圖形修改成準確尺寸。如果圖紙中很多尺寸都不精確，都是手動修改的標注尺寸值，那也只能將錯就錯了。

三、修改了標注樣式的線性比例。

如果用圖中標注使用的樣式再標注一次，如果尺寸值跟標注的值相同，那說明是標注樣式修改了線性比例。

關于標注的測量單位比例（線性比例）發文章介紹過，這里結合實例介紹一下。

比如本來應該1：100打印的圖紙，沒有按1:1繪圖，而是按1：100繪圖，想按1:1打印，將標注的線性比例或叫測量單位比例調整成100，縮小一百倍的圖形仍會標注成原尺寸。

下面簡單介紹一下標注線性比例的設置方法：

1、在標注樣式中設置標注測量單位比例

繪制一個簡單的矩形，尺寸隨意，比如60X40，用來作為標注的對象。

輸入D，回車，打開標注樣式管理器，選中ISO-25，單擊新建按鈕，新建一個標注樣式，改名為ISO-25(10)，確定后進入新建標注樣式對話框，如圖所示。

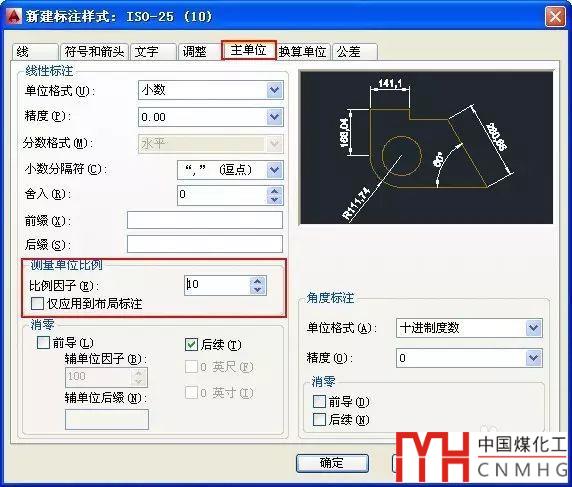

單擊“主單位”選項卡，找到測量單位比例，在比例因子框中輸入10，如圖所示。

單擊確定完成標注樣式的設置，單擊關閉，關閉標注樣式管理器。

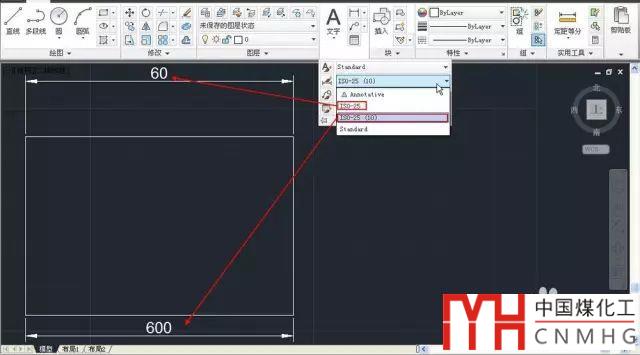

分別選擇標注樣式ISO-25和ISO-25 (10)，標注矩形的寬度，如圖所示。

• 僅應用到布局標注

我們注意到設置標注測量單位比例的時候，有一個選項：僅應用到布局標注。如果勾選了這個選項，在模型空間中設置的比例將無效，只有在布局的圖紙空間中標注模型空間中的圖形時，此比例才起作用。

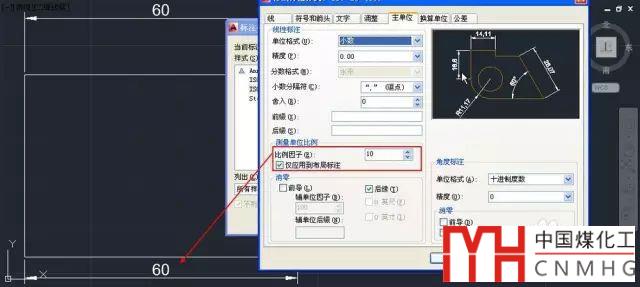

輸入D，回車，在標注樣式管理器中選中ISO-25(10)，單擊修改按鈕打開修改標注樣式對話框，勾選“僅應用到布局標注”選項。關閉對話框后我們可以看到使用兩種標注樣式的值變成了相同的。

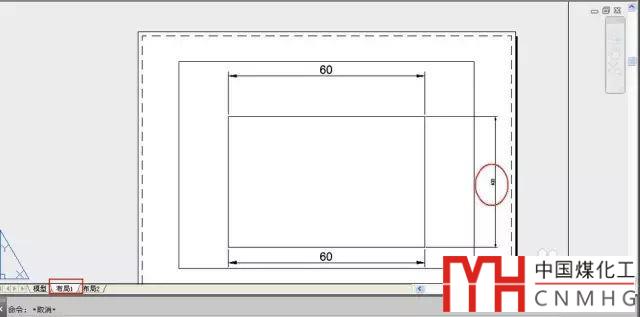

單擊布局1的標簽，切換到布局空間，直接標注矩形的寬度，可以看到矩形寬度的值變成了400，如圖所示。

有不少設計人員在模型空間中是按1:1繪圖的，然后到布局中標注尺寸。假設視口比例是1:100，在布局的圖紙空間標注視口內的對象時會被縮小100倍，如果將測量單位比例設置成100并僅應用到布局，這樣就可以再放大100倍，就跟模型空間中的標注值一致了。

但在CAD已經提供了標注關聯的功能，也就是當在圖紙空間標注視口內圖形是，如果是選擇對象或捕捉點的方式定位時，標注與圖形是關聯時，即使不設置測量單位比例，標注的測量值也是跟模型空間一樣。

什么是標注關聯？標注關聯如何設置？

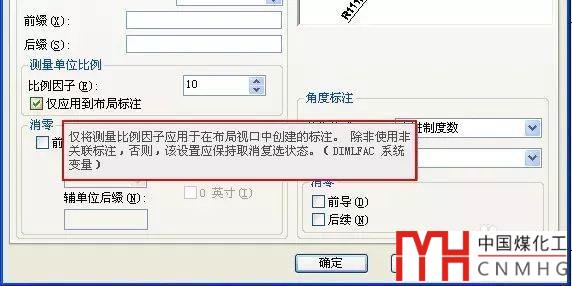

將光標停留在這個參數上會彈出文字提示，提示內容大致就是這個意思。如果打開標注關聯，不建議勾選這個選項。

2、臨時修改測量單位比例

建議在標注樣式中去設置標注的測量單位比例，但當有個別標注需要設置比例時，也可以通過設置變量值臨時修改一下測量單位比例。比如說在圖紙空間需要標注視口內的一個尺寸，但無法通過選擇對象或捕捉點來進行標注，也就是說標注無法關聯。

臨時修改測量單位比例的方法有兩種：

A、利用DIMLFAC變量進行修改。

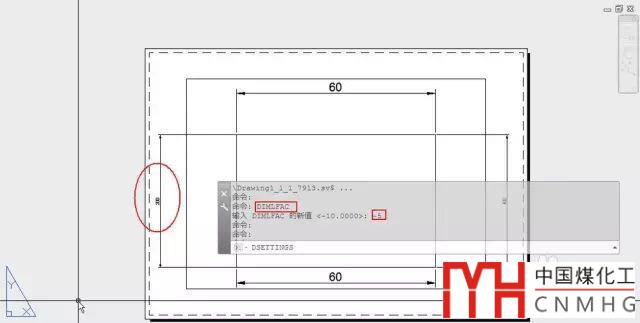

輸入DIMLFAC，回車，輸入要設置的比例值，如-5，回車，然后標注，如圖所示。

負值表示僅應用與布局標注，如果輸入正數，表示模型空間中標注也起作用。

B、選中標注，直接在特性面板中修改標注測量比例。

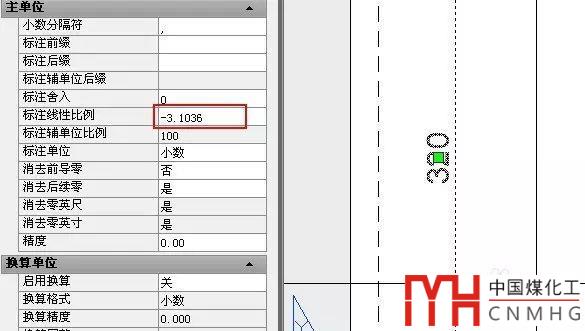

選中標注后，打開特性面板（CTRL+1），找到“標注線性比例”，輸入8，如圖所示。

但最終顯示的線性比例卻不是輸入的比例，這個我也說不清楚什么原因，是不是每個版本都這樣，標注測量值變化的比例是對的。

小結

了解了測量值跟標注值不同的幾種原因，再見到這樣的圖紙就不會奇怪了，而且還可以根據自己的需要來設置標注測量單位比例。比如在模型空間的圖框中要插入一個與主圖形比例不一樣的大樣圖時，就可以調整標注的測量單位比例。

• 以上技巧適用于AUTOCAD和浩辰CAD
