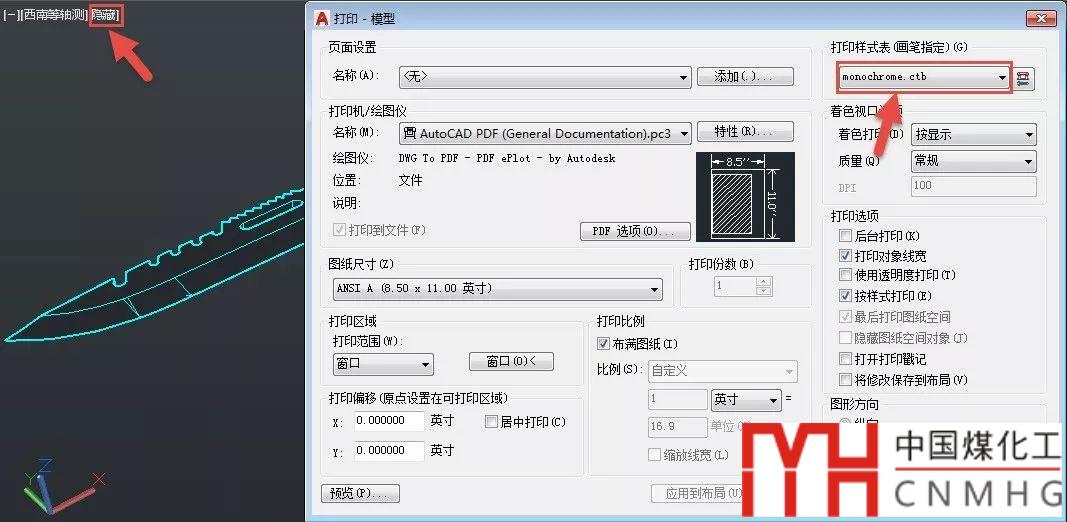

今天有網友在群里問了這個問題，CAD的三維模型將視覺樣式設置為隱藏，然后打印樣式表的輸出顏色設置成黑白（MONOCHROME.CTB）以后，打印出來圖形還是彩色的，問是什么原因，能不能打印成黑白的效果。我試了一下，確實如此。消隱和打印設置如下圖所示。

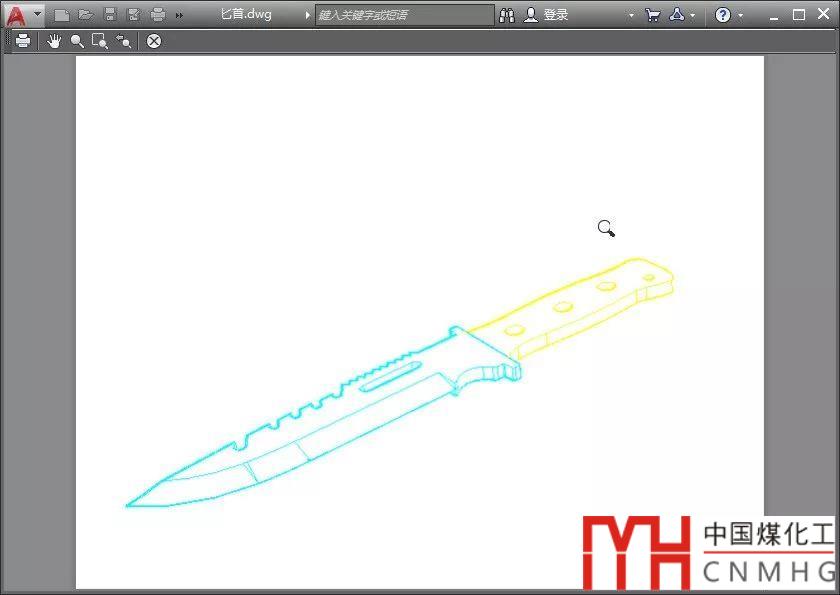

打印預覽效果如下圖所示。

這是什么原因呢？怎么解決呢？

前天的文章中簡單介紹了CAD提供的各種視覺樣式，其中重點介紹了隱藏視覺樣式和HIDE命令消隱的區別，提到HIDE可以通過一系列變量設置顯示效果，但當時沒有注意兩者的打印效果也有區別。

如何調整CAD三維模型的顯示效果？視覺樣式簡介

所以解決方法很簡單：

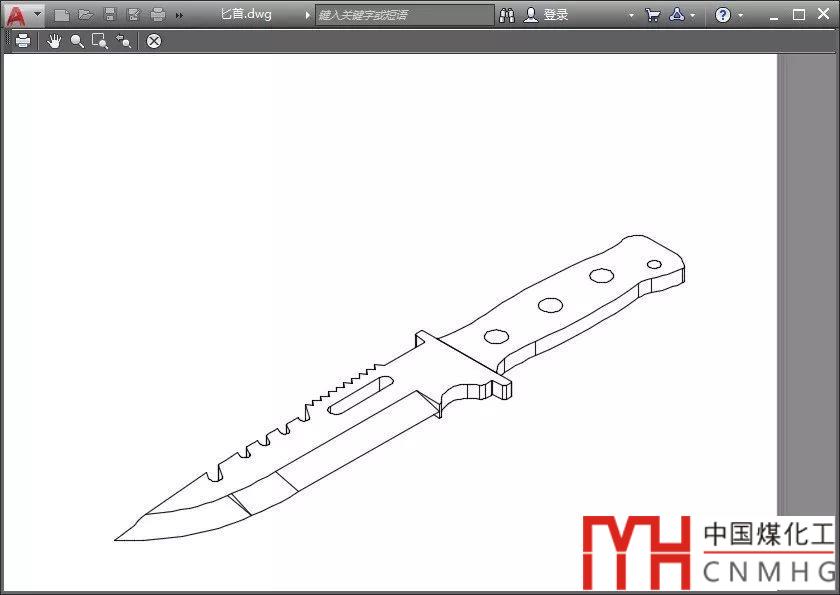

將視覺樣式設置成二維線框，然后輸入HIDE命令，將圖形顯示成消隱模式，然后就可以打印出黑白的線條效果了，如下圖所示。

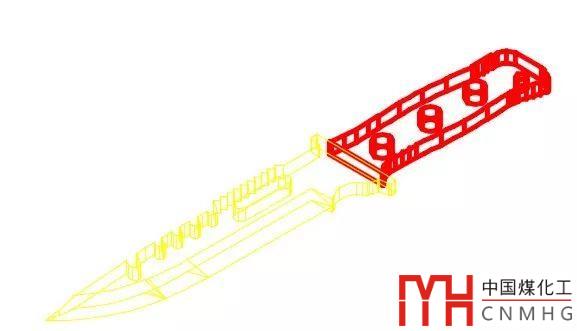

不僅可以打印成黑白的，還可以根據需要調整線條打印的顏色和線寬，如下圖所示。

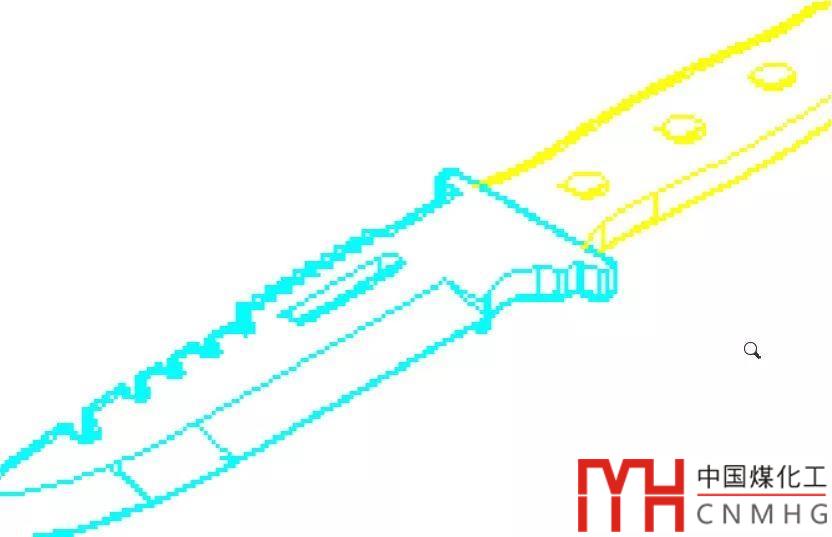

由此可以看出，雖然HIDE消隱和隱藏視覺樣式設置后模型的顯示效果是類似的，但實際很大的差別的。之前文章中提到HIDE消隱可以通過相交線顯示INTERSECTIONDISPLAY、面邊界顯示DISPSILH、文字遮擋HIDETEXT幾個參數變量的控制效果，以及今天講到的打印效果控制的不同，可以看出HIDE消隱跟隱藏視覺樣式生成的圖形數據是不同的，HIDE消隱生成的應該是矢量的圖形數據，因此可以通過參數和打印樣式表來控制打印和顯示效果，而隱藏視覺樣式應該生成是光柵數據，所以無法用參數控制去掉那些線，打印時改成什么顏色；而且HIDE消隱后打印的圖形效果也比較好，而隱藏視覺樣式打印的效果就比較糙了，稍微放大一點就可以看到明天的鋸齒，如下圖所示。

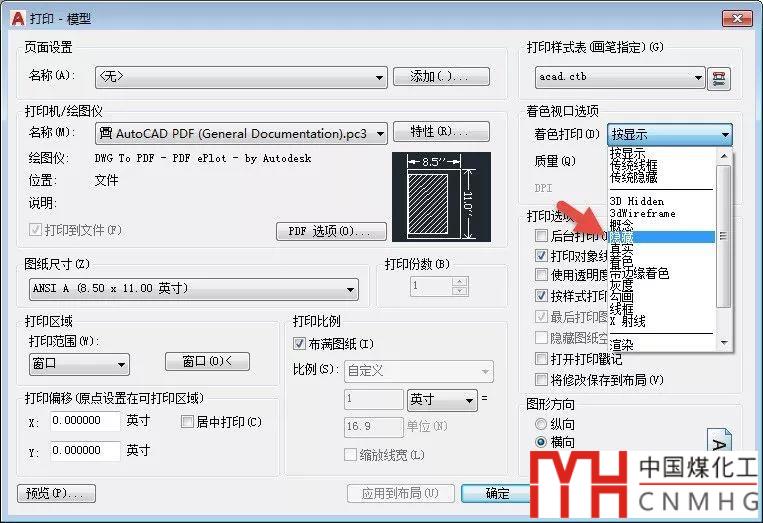

如果對三維模型的打印顏色和線寬和質量沒有要求，可以直接模型空間或布局視口中的視覺樣式設置成隱藏。如果整圖都按照隱藏模式打印的話，可以不用在視口中設置，可以直接在打印對話框里設置，如下圖所示。

打印對話框的著色打印選項中有一項：3D Hidden（三維隱藏），本以為跟消隱一樣，結果還是跟隱藏視覺樣式一樣。

如果希望控制打印輸出的顏色、線寬，就只能用HIDE消隱了。

今天有網友在群里說按照這個操作不行，那就看一下是哪里沒有設置對，如果還要問題請留言。
