BEM換熱器 殼程筒體環縫系數0.6的小小討論

時間：2020-09-30 來源：盧梭說壓力容器 瀏覽：

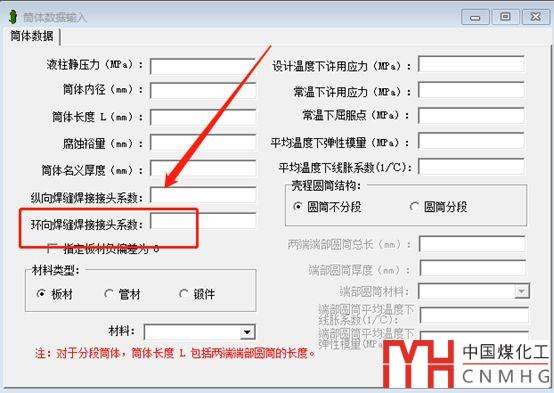

BEM換熱器殼程筒體在進行計算時，SW6要求輸入“環向焊縫焊接接頭系數”，用于校核殼程筒體軸向拉應力。

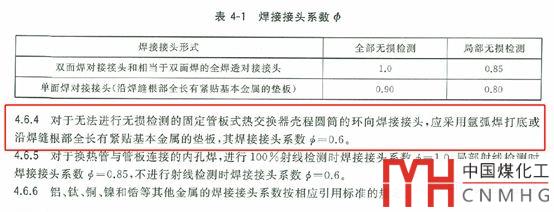

這個環縫系數取值按GB/T 151表4-1進行，通常BEM換熱器殼程筒體的最后一道環焊縫（裝配環焊縫）是無法進行檢測的，所以通常取0.6。

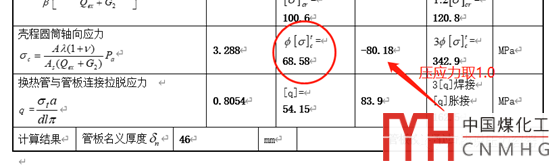

在GB151給出的一堆計算公式中，這個系數藏得有點深，不太容易看出來，我們可以看一下SW6的計算書，它在這：

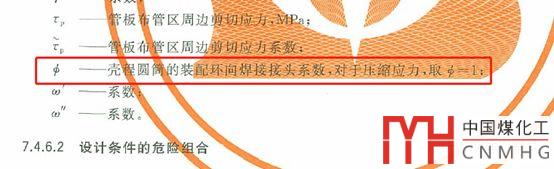

注意，這個環縫系數只用于校核軸向拉應力，對于壓應力，不考慮這個焊縫系數，見標準：

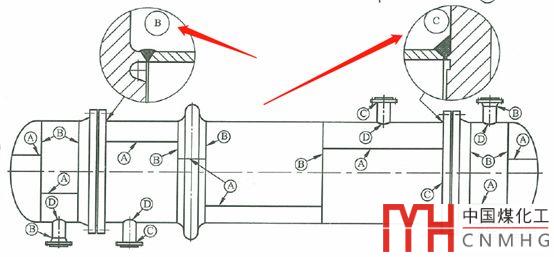

問題來了，這道無法進行檢測（一般指無法進行RT或UT）的最后一道環焊縫，通常是管板與殼程筒體的接頭。而管板與筒體的接頭可能為B類（對接接頭），也可能為C類（角接接頭），如下圖所示。那么此時SW6計算中這個環縫系數要不要取0.6？
這也是一個有爭議的問題。因為在GB/T150、151體系中，只有A、B類對接接頭有焊縫系數這個概念，而角接接頭是沒有所謂焊縫系數的。
事實上，不管這道焊縫是對接接頭還是角接接頭，它都承受著筒體的軸向應力，只是承載能力有所不同，而既然是焊縫，也就都存在著可靠性的問題。如果因為它是B類，焊縫系數取0.6，而C類則不考慮（與筒體其他環縫一致，取1.0或0.85），這好像說不過去。
而部分單位的作法是，硬性規定BEM換熱器殼程筒體的環縫系數取0.6。
今天，算是拋磚引玉吧，別的咱也不懂，就不多說了。
最后，附個幾個截圖，供參考：
一、GB 151-1999釋義中有關這個0.6系數的說明。

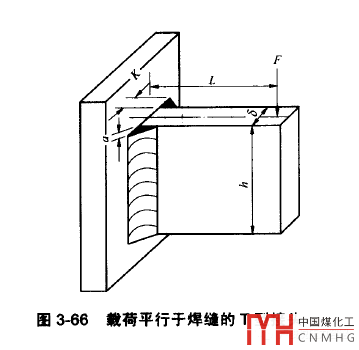

二、開坡口、全焊透的T形接頭靜載強度校核時，可按對接接頭進行。
三、塔器、臥式容器中也有軸向拉應力校核的問題。

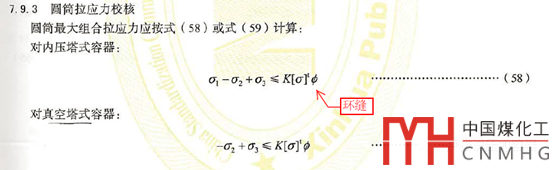

如NB/T 47041塔器標準中：

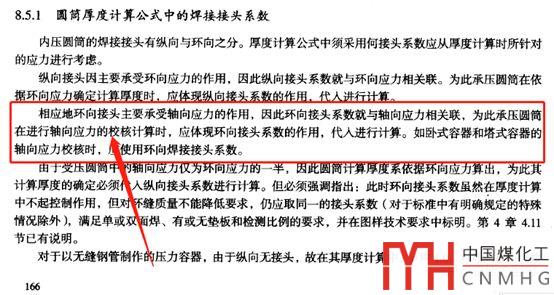

四、李世玉. 壓力容器設計工程師培訓教程中，有關環縫系數的說明：
