本文主要根據GB 50341-2014第10章整理。

一、罐壁開孔接管法蘭PN應不低于1.0MPa，罐頂開孔管法蘭應不低于0.25MPa。（標準10.1.4條）

注：這與HG 20583的7.2對壓力容器的規定類似。PN等級高，法蘭密封性能好。

二、罐壁上開孔DN50以上需要補強。且罐壁開孔補強板應有信號孔，信號孔宜位于開孔水平中心線上。（標準10.1.6、10.2.1）

注：罐壁上的開孔多集中于底圈罐壁，受力情況差，標準要求罐壁DN50以上的開孔就要補強，而罐頂開孔DN150以上才要求進行補強（10.7.3）。

另外，如果采用的是JB 4736補強圈，應注意JB 4736的5.6要求信號孔在最低點，這與GB 50341要求不同。事實上，之前我也們討論過這個問題，見《爭鳴丨補強圈檢漏孔設在最低點？》。

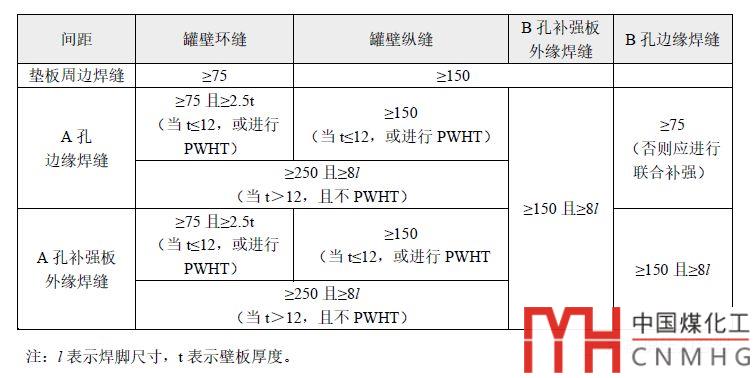

三、標準中有關墊板、開孔、補強圈、罐壁縱縫、環縫等的間距規定有好幾條，有點分散不太好查，特將標準10.1.7、10.2.4、10.2.6整理成如下表格。

注：從表中可以看出，如果壁板厚t≤12，或者壁板開孔后進行焊后熱處理PWHT的，標準對于焊縫間距的要求是相對較低的，要低于壁板厚度t＞12，且不進行PWHT的情況。這是因為，相對于薄板，厚板容易出現內部缺陷，焊接性能也不如薄板，可參考我們之前的文章《GB/T 150關于“較厚鋼板”的規定及解析》。

另外，標準10.2.8是有關儲罐焊后熱處理的內容，之我們也介紹過，可參考《儲罐的熱處理》。

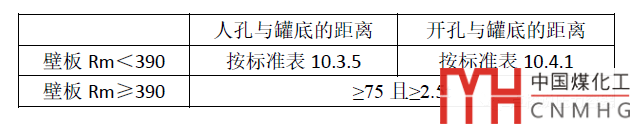

四、罐壁最下端，即壁板與底板連接的大角縫，標準10.2.7條作了如下規定：

五、最后，關于罐壁上接管、補強圈焊縫無損檢測、及補強圈檢驗的內容，可以參考之前的文章《大儲罐的無損檢測要點》。
