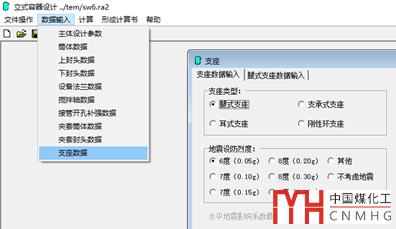

在最新版的SW6 V4.0中，除了原有的鞍座，又增加了支腿、支承式支座、支耳、剛性環的計算模塊。這樣NB/T 47065中5種型式的支座，SW6已經集齊了，省去困擾大家已久的手算麻煩。
但今天在計算支承式支座時，發現一個小小的bug。
選定支座型號之后，首先，要按NB/T 47065.4的附錄A確定支承式支座實際承受的載荷Q，這個Q由垂直載荷（設備自重、保溫、介質重量等）、偏心載荷、水平風載、水平地震力等組成。
1. 支座實際承受載荷Q≤支座本體允許載荷[Q]。
支座本體允許載荷[Q]取決于支座的鋼管（或筋板）、底板的承載能力。標準表2、表3已經給出了[Q]。
2. 支座對封頭的反作用力≤封頭允許垂直載荷[F]。

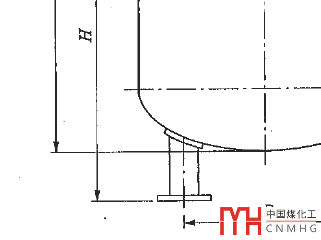

第2點可以這樣理解：如下圖所示，支承式支座對封頭會有一個反作用力（可認為大小等于Q），這個反作用力在封頭上會產生局部應力，為防止局部應力超標，應限制這個反作用力的大小，標準附錄B據此給出了標準橢圓封頭上允許的垂直載荷[F]。
事實上，這個Q考慮了垂直和水平載荷的，按Q≤[F]來校核，是偏于安全的。
NB/T 47065.4的附錄B，給出了DN800~4000、不同有效厚度（6、8、10、12、16、20、22、24mm）的封頭，當材料許用應力分別120、140、167、185 MPa時的允許垂直載荷[F]。
如果你的封頭有效厚度為7.7 mm，設計溫度下的材料許用應力為137 MPa時，可以按附錄B插值計算得到[F]。軟件的問題就出在插值這個[F]上。

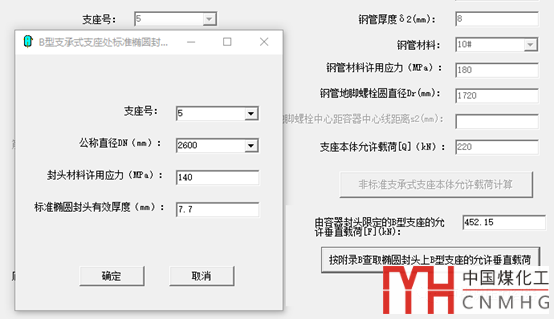

1. 材料許用應力137 MPa、厚度為8mm時，SW6插值計算給出的[F]=448.1是正確的，見下面第一個截圖。

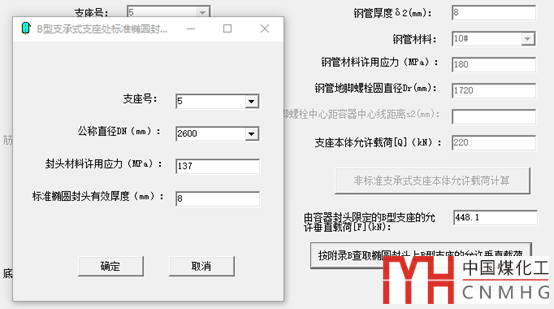

2. 材料許用應力140 MPa、厚度為7.7mm時，SW6插值計算給出的[F]=452.15是正確的，見下面第二個截圖。

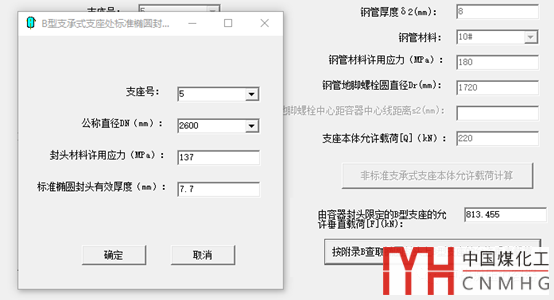

3. 材料許用應力137 MPa、厚度為7.7 mm時，SW6插值計算給出的[F]=813.455，太大了，和前兩個對比一下，明顯不對，需要手算輸入，見下面第三個截圖。
對于SW6這個塊內容，你讓它插值算一次沒問題，兩次插值就錯了。不知道是不是我用的版本問題，還是…
