前面的文章中我們曾說過Profinet有專門的四芯網線來構建網絡。但Profinet的網線還是比較貴的，并且需要專用的網線連接器?，F(xiàn)場考慮到成本問題，在一些要求不是很高的場合，有的廠家會使用普通的以太網網線來代替Profinet網線。如果是這樣，就有一個問題，應該使用直通線還是交叉線呢？

什么是直通線？什么又是交叉線呢？要說明這個問題，首先要了解網線的線序。我們知道百兆以太網100BASE-TX的傳輸介質是雙絞線，每一條網線由四對雙絞線組成，分別是：綠對、藍對、橙對、棕對，這四對雙絞線可以構成不同的線序。國際電信工業聯盟和電子工業聯盟（TIA/EIA）公布了四種雙絞線線序：T568A、T568B、USOC(8)、USOC(6)，常用的是T568B和T568A。

T568A線序為：白綠 、綠、 白橙、 藍、 白藍、 橙、 白棕、 棕；

T568B線序為：白橙 、橙 、白綠、 藍 、白藍、 綠、 白棕、 棕；

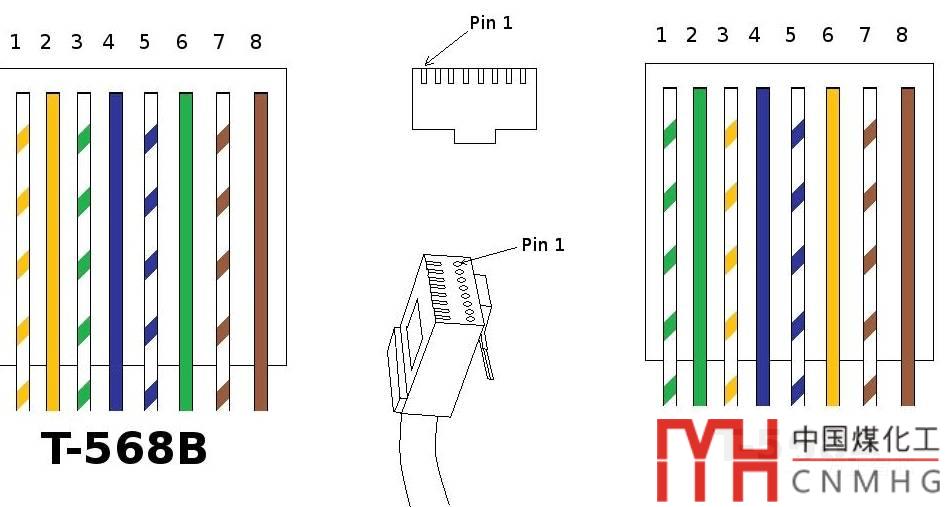

下圖是一個直觀的說明：

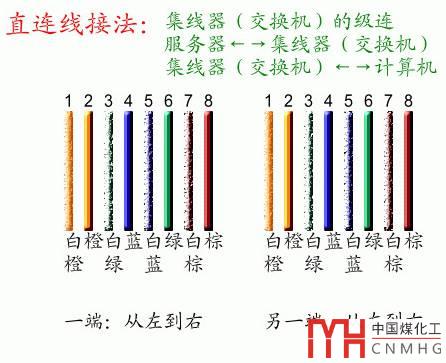

有了線序的概念，現在我們來談?wù)勚蓖ň€和交叉線。直通線又稱為直連線，是網線的兩端的雙絞線線序相同的線。比如：兩端都是T568A或者都是T568B。由于向后兼容的問題，使用最多的是T568B的線序。

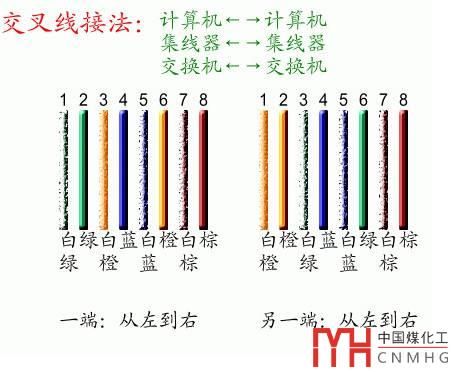

交叉線是指網線的一端是T568A線序，而另一端是T568B線序（兩端線序不同）。

那么在什么情況下使用交叉線？在什么情況下使用直通線呢？一般遵循這個原則：同種設備之間使用交叉線，不同種設備之間使用直通線（直連線）。比如：電腦和電腦，交換機和交換機用交叉線；

計算機跟交換機之間采用直通線連接；

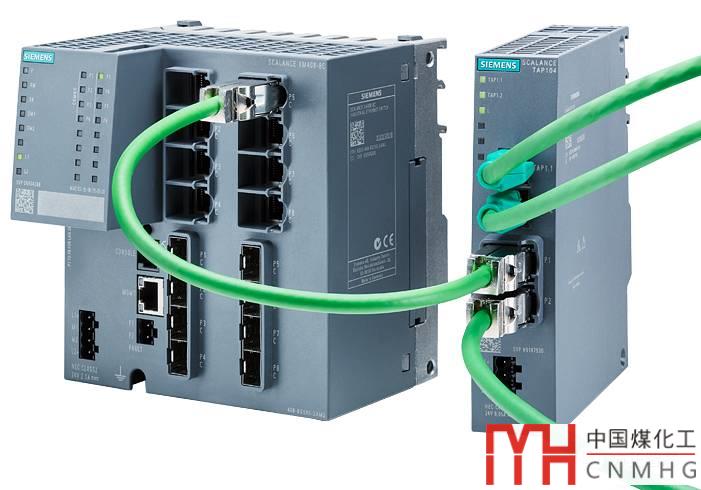

現在回到本文標題的問題：連接Profinet交換機應使用交叉線還是直連線（直通線）？我的回答是：都可以。為什么呢？因為Profinet交換機有網線線序自動適應的功能，它會自動檢查網線的線序并做相應的匹配，所以使用交叉線或直連線都可以連接。我們?nèi)粘Ｊ褂米疃嗟氖荰568B的直通線（直連線）。
