今天這篇文章，我們要跟大家聊聊如何把現場的模擬量模塊測量到的模擬值轉換成實際需要的工程值。首先，搞清楚兩個概念，什么是模擬值？什么是工程值？

所謂“模擬值”，是指模擬量信號經過模擬量輸入（或輸出）模塊的模數轉換（A/D轉換）后，所得到的數值。模擬值以二進制補碼的方式存放，其位數為16位（編號從0到15），屬于有符號整數（有正負之分）。最高位（第15位）為符號位，正數的符號位為0，負數的符號位為1；

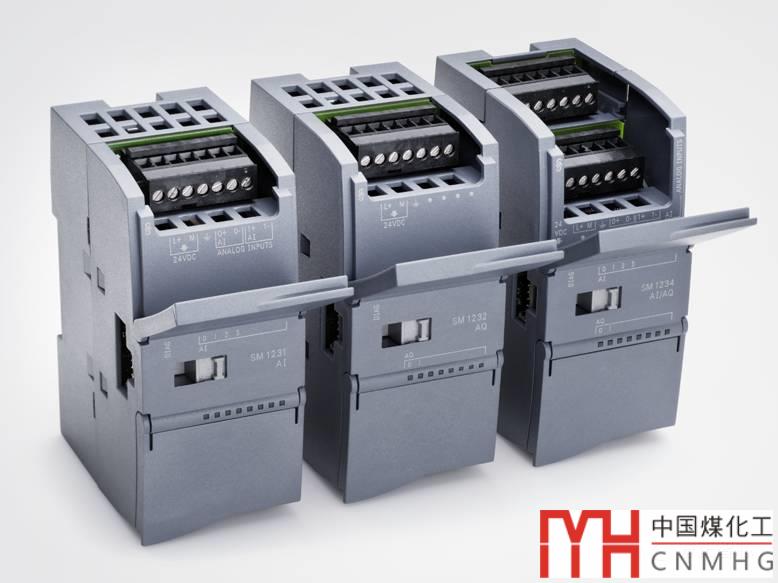

在前面的文章《模擬量信號能被CPU直接處理嗎？》中，我們講過模擬量模塊的分辨率。比如：SM 1231 AI 4x13 bit，它表示該模塊能把模擬量信號轉換成一個“13bit”的二進制數值，其中包括“12bit”的分辨率和“1bit”的符號位。關于分辨率的問題，你如果不清楚，可以回看下原文。這里你有沒有發現一個問題？既然模擬值總共有“16bit”，可是模塊SM 1231 AI 4x13 bit模數轉換后僅有“13bit”。那么這“13bit”的二進制數值，是怎樣存放到“16bit”中的呢？是左對齊（低位補0）還是右對齊（高位補0）呢？

規定是這樣的：經過A/D轉換的模擬值，如果其位數（包括符號位）小于16位，則轉換值被自動左移，讓其最高位（符號位）處于模擬值的最高位（第15位）。數值左移后，其低位填“0”補位，這種處理方式稱為“左對齊”。

比如模塊SM 1231 AI 4x13 bit的轉換值會被自動左移3位，其低位（第0~2位）會被補“0”，相當于原數值乘以8（2的3次方）。

“左對齊”能保證模擬量的量程與移位后的數值關系是固定的，便于后續轉換處理。

由于“模擬值”屬于16位有符號整數，其取值范圍是：-32768~32767。其中，對于雙極性量程（以正負10V為例）來說，-27648~27648屬于正常范圍（對應-10V~10V）；32511為超出范圍（11.759V）；32767為上溢出值（11.851V）；-32511為低于范圍（-11.759V）；-32768為下溢出值（-11.851V）。

對于單極性量程（以0~20mA為例），5530~27648為正常范圍（對應4~20mA）；小于5530為低范圍（0~4mA）；32511為超范圍（23.52mA）；32767為上溢出（23.70mA）；

我們看到，每一個“模擬值”，都對應了一個現實中的物理量，這個物理量是可以在工程中通過儀器儀表檢測到的（比如10V電壓），我們把模擬值所對應的這個物理量，稱為“工程值”。

模擬值與工程值之間有比例關系，比如：某壓力傳感器的量程范圍為0~25bar，其輸出信號為4~20mA。使用模擬量模塊SM 1231 AI 4x13 bit，將0~20mA的電流信號轉換成模擬值0~27648，請問當壓力傳感器輸出壓力為5bar時，模擬量模塊測得的模擬值是多少？

解：假設模擬值為X，可通過下列公式計算：5/(X-5530)=25/(27648-5530)，計算得X=9953.6（浮點數會被轉換成無符號整數）。

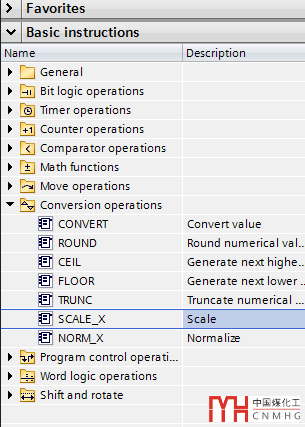

當然，在Step7中，我們可以調用系統提供的函數SCALE_X完成轉換，如下圖：

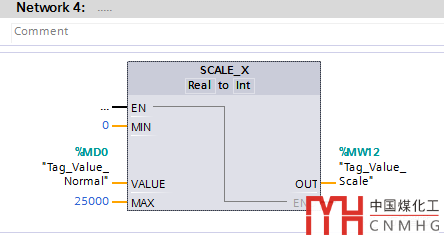

把“SCALE_X”指令拖到程序中，添加相應的參數，如下圖：

其中，“MIN”為工程值的最小值（比如：0 mbar），“MAX”為最大值（比如：25000mbar），“VALUE”為標準化后的浮點輸入，其取值范圍為0.0~1.0。“OUT”為工程值的輸出；

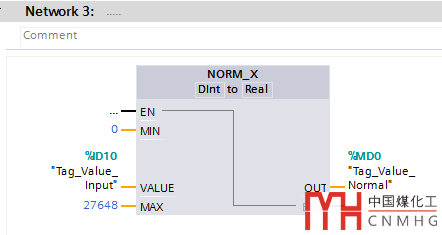

為了得到標準化后的浮點輸入值“VALUE”，我們還需要一個函數：NORM_X

在“NORM_X”中，輸入模擬量模塊測量到的模擬值，“MIN”為下限；“MAX”為上限；“VALUE”為外設地址；“OUT”值就是標準化后的浮點值。
