圖紙的FILLMODE變量是打開的，也沒有處于著色模式，文字看上去是正常的，但多段線會顯示空心，這是為什么呢？

之前發過文章并介紹過原因和解決方法，昨天又有網友問類似的問題，雖然現象和原因類似，但發現之前文章并沒有講清楚，因此需要重新補充一下。

本篇介紹的是一些特殊狀況，如果遇到多段線、文字和標注箭頭等空心的情況，先看下面的文章。

為什么CAD中多段線或文字顯示和打印時變空心？

一、圖中和新畫的多段線都顯示空心

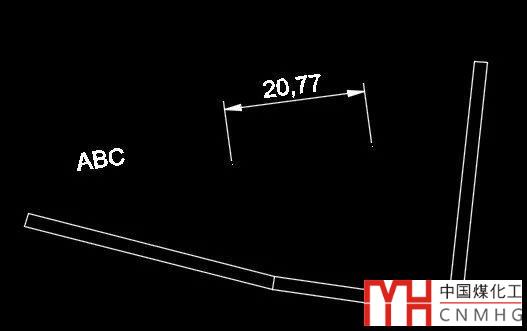

如果圖紙中多段線顯示為空心，在圖上新畫的多段線也是空心的，但文字和標注都不是空心的，如下圖所示。

這種圖紙中FILLMODE變量是打開的，著色模式也是二維線框，其實問題和解決方法也很簡單。值需要將視圖設置為俯視圖或者輸入PLAN回車多段線的顯示就恢復正常了。為什么會這樣呢？我們不妨看看原因。

1、開一張新圖，在圖中分別繪制一條帶寬度的多段線、操作系統字體書寫的文字和一個圖案是SOLID的填充，如下圖所示。

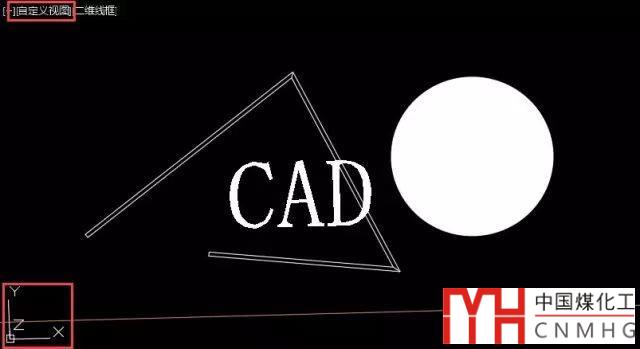

2、按住SHIFT鍵，按住鼠標中鍵拖動，對視圖進行三維環繞，讓視圖角度略有變化后松開鼠標中鍵，如下圖所示。

只需要一步操作就重現了現象，多段線變成空心了，但文字和填充并未變空心，這種情況下就可以排除實體填充被關閉（FILL或FILLMODE為0）或著色模式SHADEMODE被設置成隱藏HIDE，我們可以看一下UCS坐標標記的方向，高版本可以看一下左上角的視圖類型，來確認是否視圖被進行了調整。

那位網友的圖紙視圖也許不是這種操作調整，因為他的圖紙視圖跟俯視圖很接近之所以一開始沒有想到是視圖的問題，是因為他的圖形很接近俯視圖，UCS標記和十字光標看上去十字光標的方向都水平和豎直的，我用VIEW命令查看當前視圖的參數，發現視點（相機點）和目標點的Y坐標只是相差千分之幾，確實從肉眼不容易看出視圖有問題。

這種問題應該很容易發現，只是之前我很少切換到俯視圖以外的視圖，環繞圖形或切換到軸側圖通常都是為了查看三維模型，沒怎么注意多段線在這種狀態的變化。

--提示：下面是廣告，不是本文圖片！--

二、多段線顯示空心，但新畫的多段線是實心

昨天網友發過來的圖紙中情況卻不太一樣，圖紙中的多段線是空心的，但新繪制的多段線是實心的。這種情況我還分析了半天，其實原因也不復雜，但解決起來有點麻煩。

原因是：當前視圖確實是當前坐標系的俯視圖，但空心的多段線卻不在與當前坐標系的XY平面平行的平面上，也就是說他本身方向是斜的。

我們用上面的簡單例子來繼續重現一下這種現象

1、輸入UCS，回車，輸入V，回車，將UCS坐標系調整到跟當前視圖匹配，繪制一條帶寬度的多段線，如下圖所示。

這么容易就重現了現象，新畫的多段線在坐標系的俯視圖，因此顯示為實心，而之前的多段線由于與坐標系的XY平面不平行，因此顯示成了空心。

另外注意，雖然現在視圖顯示的就是UCS坐標的俯視圖，但仍會顯示為自定義視圖，但從UCS坐標標記可以看出視圖平面與UCS坐標系的XY平面平行。

每日一貼——用戶坐標系UCS的常規應用和設置（修訂版）

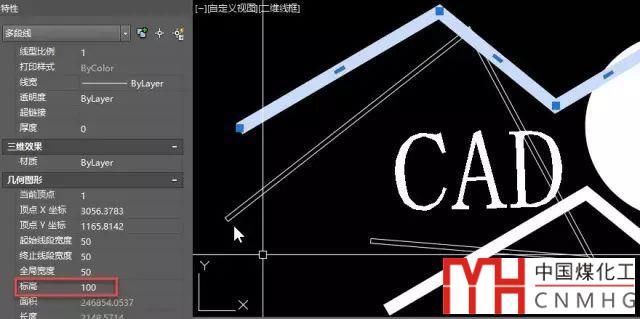

2、復制剛繪制的多段線，在特性面板（CTRL+1）中將標高設置為100，也就是復制后的的多段線的Z坐標為100，可以看到只要圖形與視圖平面平行，多段線就不會顯示空心，如下圖所示。

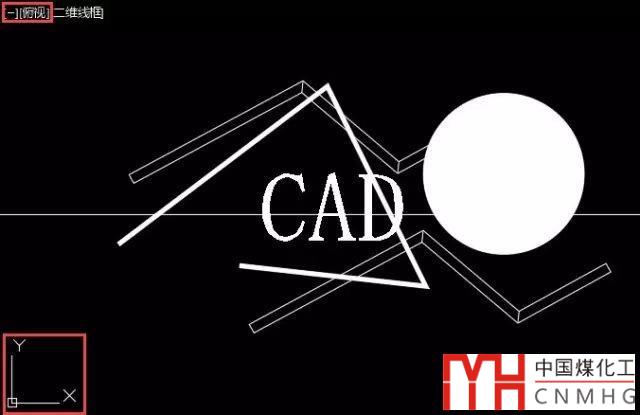

3、輸入UCS，回車，輸入W，回車，將坐標系恢復為世界坐標系，輸入PLAN，回車，設置顯示世界坐標系的俯視圖，如下圖所示。

當恢復到世界坐標系的俯視圖后，我們看到開始畫的多段線變實心了，但在后來UCS平面上繪制的多段線就變空心了。

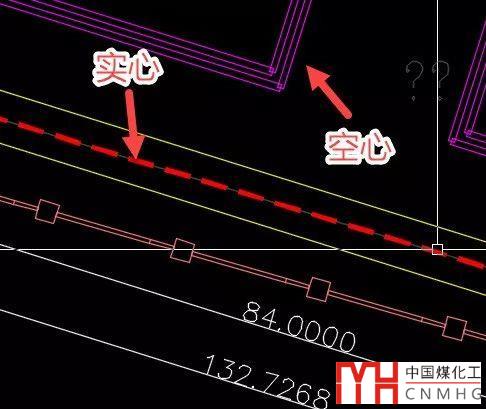

如果現在圖中所有多段線都顯示為空心，檢查一下視圖或UCS，將UCS坐標系調整到跟圖中圖形平行就好了。如果想上面的例子一樣部分線空心，部分實心那就難辦了，說明這些多段線繪制在不同的平面上，就比較困難了。昨天網友的圖紙就是類似的問題，如下圖所示。

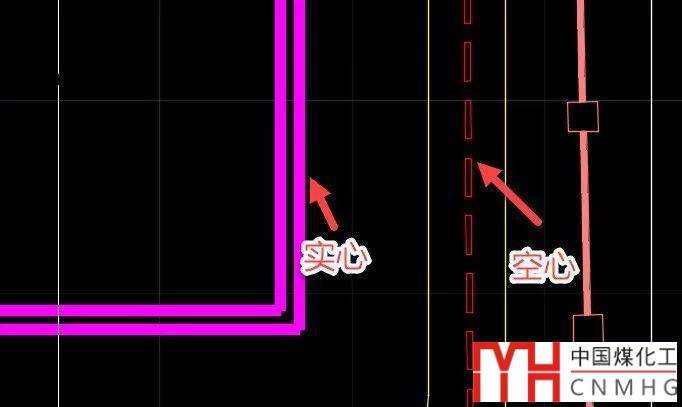

現在有辦法可以將空心的線變實心，方法很簡單，方法就是輸入UCS，回車，輸入OB回車，然后選擇其中一個空心的多段線，然后輸入PLAN，回車，視圖會變成這樣，如下圖所示。

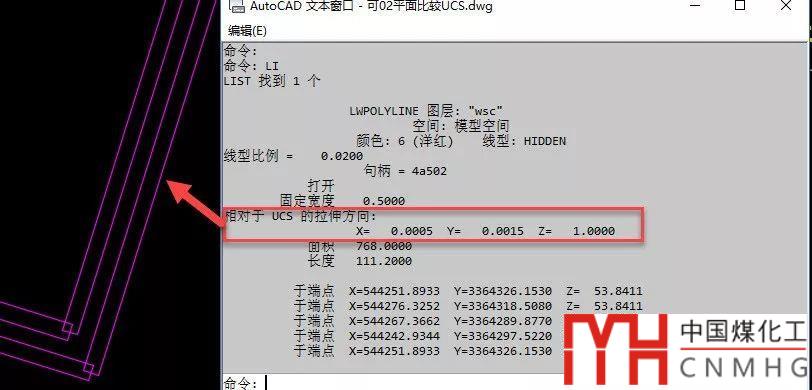

其實我們選擇空心的多段線，輸入LI查詢，可以看到有一個相對UCS的拉伸方向，如下圖所示。

出現這種情況就說明多段線與當前UCS不平行，正常比這個方向應該是0，0，1。當圖形于UCS平行，也就是方向是0，0，1時，查詢的時候是不顯示這個參數的。

出現這種情況，在CAD中還真沒有命令可以處理，只能通過程序?qū)⑦@些線的方向改成跟UCS坐標系一致。我找到一個可以讓圖形方向與UCS坐標一致的插件，一會兒分享給大家。

不過很遺憾！我在網友圖紙中試了一下，結果發現雖然能解決顯示空心的問題，但處理后圖形會移位。原來這位網友的圖紙很多多段線不僅不跟世界坐標系XY平面平行，還有標高（Z坐標），而且不同圖形的Z坐標還都不一致，標高改過后圖形就會移位。遇到這樣的圖紙只能試試切換到兩種UCS坐標系下，分別將顯示實心的圖形復制到一張新圖里拼接一下，然后Z軸歸0試試。

每日一貼——CAD圖形如何Z軸歸0？

最后總結一下，當帶寬度的多段線與當前視圖不平行時，就會顯示為空心，解決辦法就是將視圖恢復到與繪制多段線時坐標系的XY平面平行。但同時提醒我們，在繪圖的時候一定要在正確的坐標系上繪圖，如果圖形只是有標高（Z坐標）還好處理，如果使用的坐標系混亂的話，會給自己帶來很多麻煩。
