初學者通常認為在單位應該在單位（UNITS）設置對話框中，在這個對話框中選擇一個單位，畫圖就是用這個單位。

實在一張圖紙內部無所謂單位，也就是說我們可以把CAD圖紙的一個單位可以當做一米，也可以當做一毫米。關于單位對話框中的設置有什么用，之前已經發文章詳細介紹過，請查看相關為何在哪個。

國內通常繪制的是公制圖紙，多數情況下默認圖紙中一個單位是毫米，網上有不少人問關于標注單位的問題可以分為兩個方面：

一種是想標注文字中顯示單位。

一種是希望改變標注的單位，例如按毫米為單位繪制的圖形，但希望標注成厘米或米。

如何讓標注顯示單位？

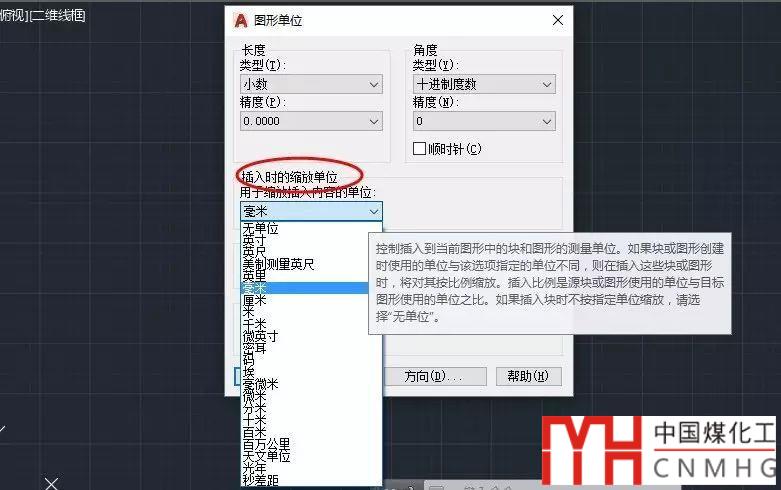

無論我們?cè)賃NITS對話框中“插入時的縮放單位”設置成厘米或米，標注出來也是不帶單位的。要想讓標注顯示單位，還是需要再標注樣式中設置。

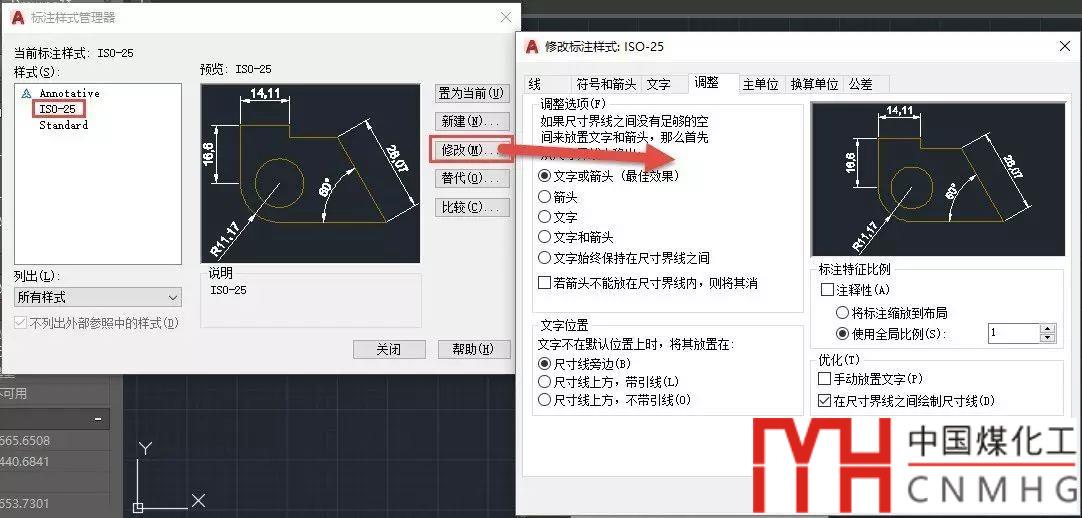

輸入D，回車，打開標注樣式管理，選擇ISO-25標注樣式，單擊“修改”按鈕，打開修改標注樣式對話框。

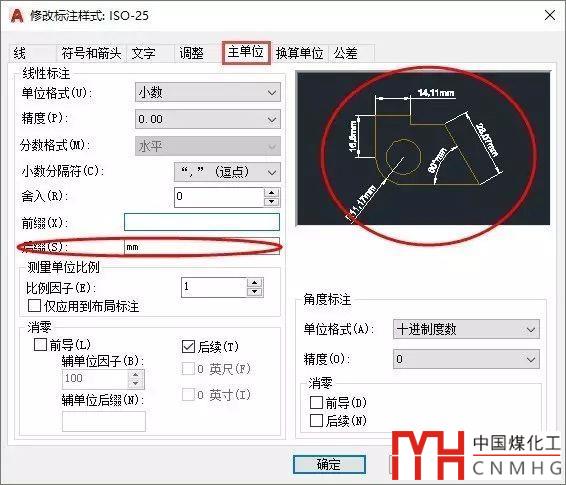

單擊“主單位”選項卡，在后綴文本框中輸入mm，如圖所示。

單擊“確定”和“關閉”按鈕，關閉標注設置相關對話框。

輸入L，回車，繪制一條長為50的直線，單擊線性標注按鈕，標注直線的長度，如圖所示。

調整標注單位

調整標注單位，不僅僅是修改一下標注的后綴，比如從mm改成cm，因?yàn)檫@樣50mm會直接變成50cm，而是要讓標注的尺寸值仍然是正確的，比如50ｍｍ改成厘米單位后，應該是５cm。如果想這樣的話，不僅要修改后綴，還要設置標注的測量比例。

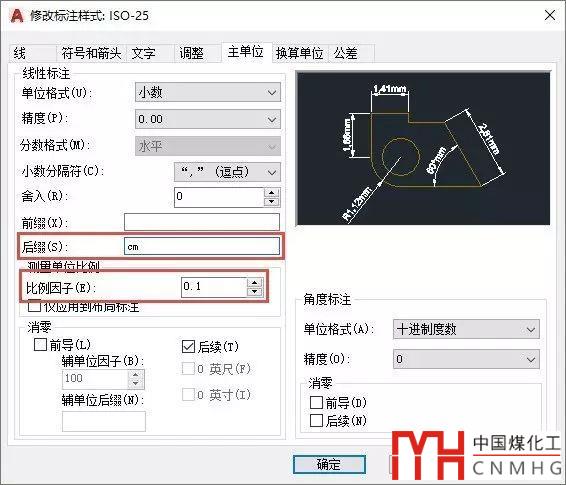

輸入D，回車，重新修改ISO-25的標注樣式，將后綴設置成cm，將測量單位比例的比例因子設置成0.1，如圖所示。

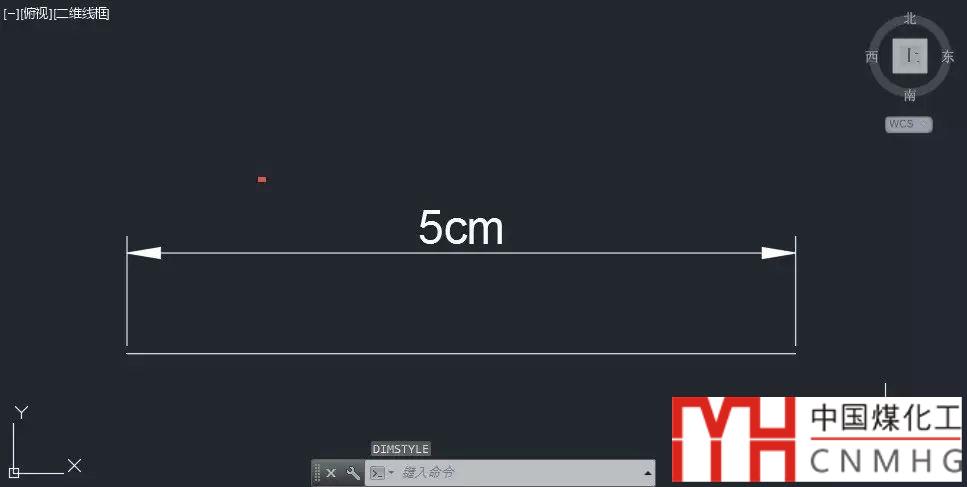

單擊“確定”和“關閉”按鈕，關閉標注設置相關對話框。觀察標注效果的變化，如圖所示。

什么是CAD的標注測量單位比例？

小結

CAD軟件跟我們想象的不一樣，單位設置對話框?qū)τ趩螐垐D來說沒有意義，標注也跟單位對話框中的設置沒有關系，標注的單位后綴完全由自己定。

CAD繪圖時真正的單位設置不在軟件中，應該在你的心中。當然，這也不是我們決定的，是行業標準或習慣決定的，我們只要畫圖的時候清楚就行。

即使繪圖時默認的單位和標注的單位不一致，我們也可以通過修改標注測量比例來進行調整。

• 以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件
