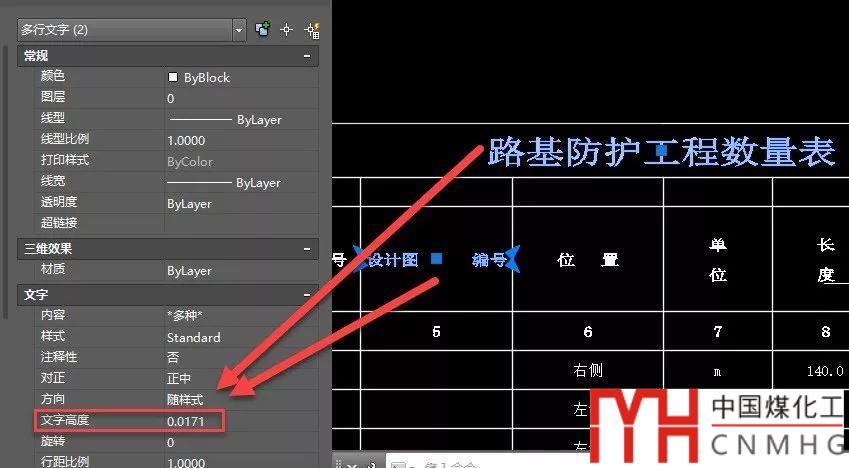

找不到答案，比如說最近有網友說圖中的文字在特性面板里看著字高都一樣，但圖中實際高度為什么卻不一樣，如下圖所示。

還有更奇怪的問題：從其他軟件里轉過來的圖紙，想將圖紙縮放SC改變一下尺寸，結果圖形都正?？s放了，但文字高度卻沒有變。

文字高度值是相同的，為什么在圖中看起來高度差別這么大呢？為什么縮放SC后文字高度還不變呢？有些原因在之前的文章里介紹過，有些卻是之前我也沒有想到的，這里將可能的情況總結一下。

一、使用的字體不同，高度不同

有些文字是單行文字，也就是沒有特殊的格式設置，但看起來高度差別仍很大，這個原因其實很簡單：字體不同，高度也會不同。

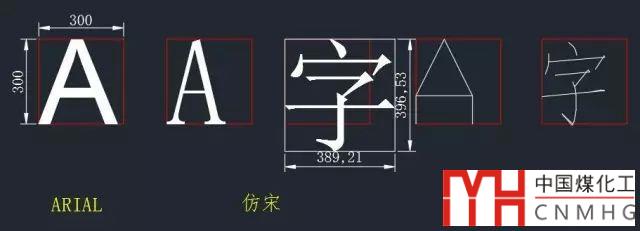

CAD的SHX字體的高度和設置的字高基本是相同的，而操作系統的TTF字體的高度卻差別很大。可以分別設置幾種文字樣式，字體分別設置成ARIAL，仿宋，TXT.SHX加HZTXT.SHX，然后分別寫上字母A和漢字，看一下文字高度有什么規律，如下圖所示。

關于這個問題在之前的文章中介紹過，如果想深入了解，可以看看之前的文章。

為什么CAD文字的高度跟實際設置的高度不一樣？

CAD的SHX字體與操作系統的True Type字體有什么不同？

二、相同高度的文字設置了不同的高度比例

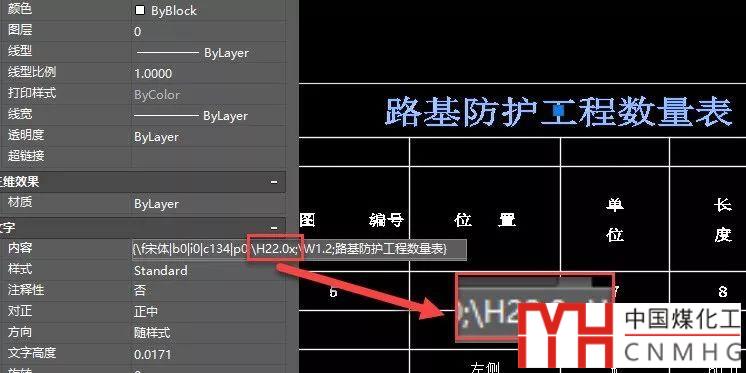

多行文字對象可以設置一個高度，進入多行文字編輯器后還可以設置高度，而且可以選擇不同字符設置成不同的高度，這些高度不會用高度值來記錄，而是會用倍數來記錄，如下圖所示。

H22.0x的意思就是說文字的實際高度是基礎高度的22倍，這張圖紙中雖然文字高度都是0.0171，但由于多行文字編碼中設置了不同的高度倍數，文字的顯示高度就不一樣了。

在之前的文章中也解釋過類似的問題，設置高度后輸入文字后文字變得特別大，也是高度倍數的問題，可以查看下面的文章：

為什么CAD輸入文字時顯得特別大？或輸入后文字消失了？

格式刷到底可以匹配哪些特性？為什么有時候文字格式無法匹配？

網友的這張圖紙是利用插件轉換EXCEL表格得到，如果直接從EXCEL復制粘貼成CAD表格，倒不會出現這種情況。

如果想精確修改這些文字的高度，必須想辦法將高度倍數的編碼去掉，最簡單的辦法就是將多行文字炸開單行文字。但如果為了編輯方便，希望保留為多行文字，那就需要想辦法將高度倍數的編碼刪除，如果只有一兩個文字，可以雙擊進入多行文字編輯器，選中文字后右鍵，刪除格式。

如果圖中有大量類似的多行文字，要一個個處理太麻煩了，那可以借助插件來批量刪除格式，可以試試下面的插件。

CAD插件-清除多行文字格式

CAD多行文字各種格式編碼講解

三、多行文字的高度被設置為固定值，無法縮放

這種圖紙之前還真沒有遇到過，網友在半個月前就問了這個問題，圖紙是從其他軟件轉換過來的，當時我給他推薦了清除多行文字格式的工具，但發現那個工具無法將這個高度值清除掉，只能手動去刪除高度編碼，這個文字高度有什么特殊呢？

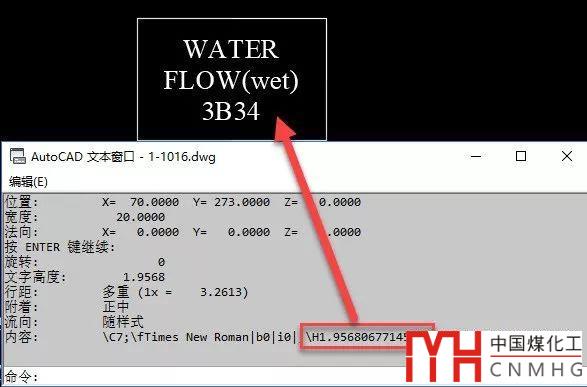

這個文字也是在文字內部設置了高度，但轉換時設置的是固定高度值，而不是倍數，如下圖所示。

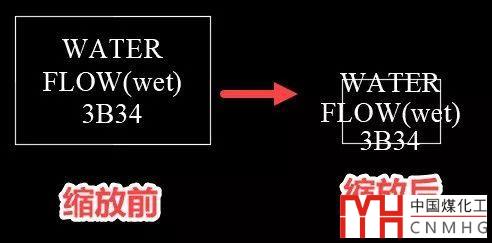

關鍵是沒有想到的這樣的文字居然縮放SC不了，縮放后文字高度仍然不變，如下圖所示。

那個工具可以清除高度倍數，卻無法清除編碼設置的固定高度值。由于他想保留成多行文字方便后續編輯，只能一個個手動去清除格式。

我給他提供了一種偷懶的方法，就是將這些圖形整體做成圖塊，然后縮放圖塊或修改圖塊比例，如果想修改文字，可以雙擊進入塊編輯器后再編輯。是麻煩一點，不過比起一個個去刪除多行文字的高度來說應該還算是簡單。

大家如果其他的刪除多行文字格式的工具，希望可以發給我試試是否能解決這個問題。

多行文字雖然編輯方便，但因為格式參數比較多，如果設置不合理就會帶來很多問題。如果對多行文字的格式編碼比較了解，在CAD里書寫多行文字的時候要盡量避免出現這個問題。但如果是有插件或其他工具產生的類似問題，可以研究是否有其他方式可以替代，在轉換的時候是否可以設置參數避免出現類似問題。如果讓轉換的數據正常，就省去了后面那么多麻煩了。
