今天這篇文章我們來介紹下數組及數組的操作指令。

數組，英文名稱"array"，是具有數目確定的、數據類型相同的變量集合。

數組中的變量稱為“元素”，元素的序號稱為“索引”。
數組具有如下一些特點：
1、數組中的元素具有相同的數據類型；
2、數組中的元素個數是確定的，各元素可以索引的方式進行訪問；
3、數組的定義要標明其下限及上限，下限必須小于或等于上限；
4、數組可以定義成多維。SCL最多支持6維數組，但要注意，隨著維數的增加，數組占用的空間將成倍增加；

數組的聲明

可以在FB/FC的變量聲明區聲明數組。數組也要有一個名稱，其命名規則與普通變量相同，其數據類型要按照如下格式聲明：
Array [lo..hi] of type
其中：
1、Array表示要將該變量聲明為數組；
2、方括號中是數組的下限和上限（"lo"表示下限，"hi"表示上限）；
3、"of type" 用來表示數組變量的數據類型。支持布爾型、字節型、整型、字、雙字、雙整型等所有該CPU支持的數據類型；
舉個例子：要聲明一個100個字節的數據接收緩存區，可以用如下的格式聲明：

與數組相關的幾個指令介紹如下：

1、MOVE_BLK

MOVE_BLK指令用來從一個存儲區地址拷貝一定數量的數據到另一個存儲區，拷貝的數據必須是相同的數據類型。
可以在【基本指令(Basic instruction)】-【移動操作(move operations)】中添加該指令，其初始添加狀態如下：

該指令有三個參數，其含義如下：
1）IN：源數據中第一個元素；
2）COUNT：要拷貝的數據的個數；
3）OUT：目標數據中的第一個元素；

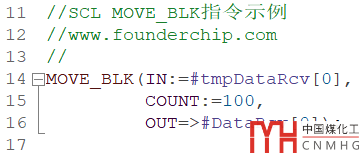

例如下面的代碼將臨時接收數據緩存區tmpDataRcv中的100個字節的數據拷貝到實際接收存儲區DataRcv：

2、MOVE_BLK_VARIANT

MOVE_BLK_VARIANT指令可以從源數組拷貝特定個數的元素到目標數組，可以指定源數組的索引，目標數組的索引及要拷貝的元素的個數。
與MOVE_BLK指令相比，MOVE_BLK_VARIANT指令提供更多的靈活性。它可以將一個數組中的全部或部分元素拷貝到另一個數組的指定位置，即使這兩個數組中的元素個數并不相同。
MOVE_BLK_VARIANT有五個參數：
1）SRC：源數組，或者指向源數組的VARIANT指針；
2）COUNT：要拷貝的元素的個數；
3）SRC_INDEX：源數組中要拷貝地址的起始索引；
4）DEST_INDEX：目標數組中拷貝地址的起始索引；
5）DEST：目標數組，或指向目標數組的VARIANT指針；
MOVE_BLK_VARIANT執行成功后會返回0。如果失敗，則會返回一個錯誤代碼，可以通過手冊查看失敗的原因。
舉個例子：

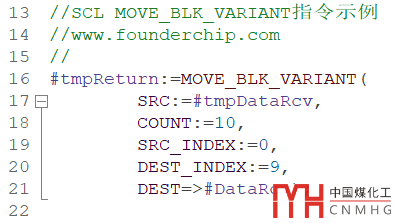

假設我們要將數組tmpDataRcv中從索引0開始的10個數據拷貝到數組DataRcv中索引9開始的地址，則代碼如下：

3、UMOVE_BLK

UMOVE_BLK指令與MOVE_BLK的參數及用法都相同。唯一不同的地方是：UMOVE_BLK指令的執行過程不會被中斷，這使它很適合用于一些重要的、不希望被中斷的數據拷貝。

UMOVE_BLK指令名稱中的U表示" Uninterruptible"，即不能中斷的意思。

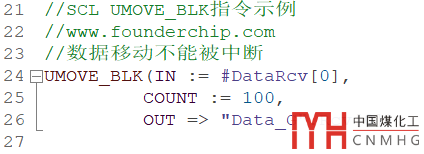

例如下面的代碼使用UMOVE_BLK指令將數組DataRcv中的100個元素拷貝到DB100（符號名：Data_G）的Rcv數組，整個拷貝過程不允許中斷：

4、FILL_BLK

FILL_BLK指令用指定的數據來填充存儲區中的某段區域（數組）。
指令的初始狀態如下：

FILL_BLK指令有三個參數：
1）IN：用來填充的數據，可以是整數、實數、字符、日期時間等數據類型；
2）COUNT：要填充的數據個數，可以是USINT、UINT或者UDINT類型；
3）OUT：要填充的目標地址（數組）；
舉個例子：

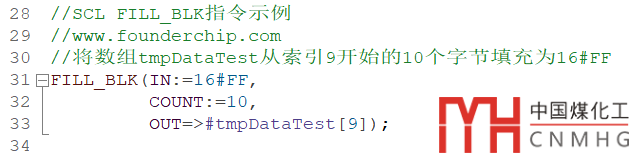

假設要將數組tmpDataTest[0..19]從索引9開始的10個字節填充為16#FF，則代碼如下：

5、UFILL_BLK

UFILL_BLK指令與FILL_BLK的功能及用法相同。名稱中的U表示"Uninterruptible"，它也是執行過程不能被中斷的指令，不再贅述。

好了，關于西門子SCL語言中數組及其相關的指令就先介紹到這里。
