在觸摸屏的應用中，一些故障、警告等提示信息通常是使用系統的報警窗口來實現。系統的報警窗口通常只有故障/警告的編號、日期時間及報警信息等內容，并且可以被折疊。這種千篇一律的報警窗口有時候并不能滿足項目的要求。能不能做一個類似Windows彈窗一樣的包含警告/提示信息的彈出窗口呢？今天這篇文章，我就和大家分享這個炫酷的技能。

我們在西門子的Comfort觸摸屏上實現這種功能，采用的軟件環境是博途V13（或更高版本）。

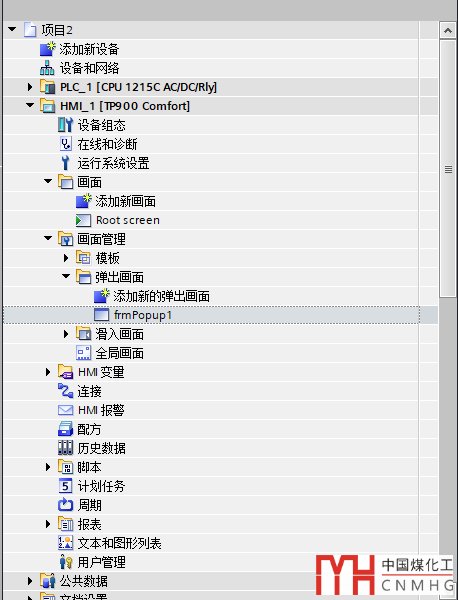

第一步：打開博途開發環境，在【畫面管理】-【彈出畫面】中新建一個彈出窗體畫面，命名為:frmPopup1，如下圖：

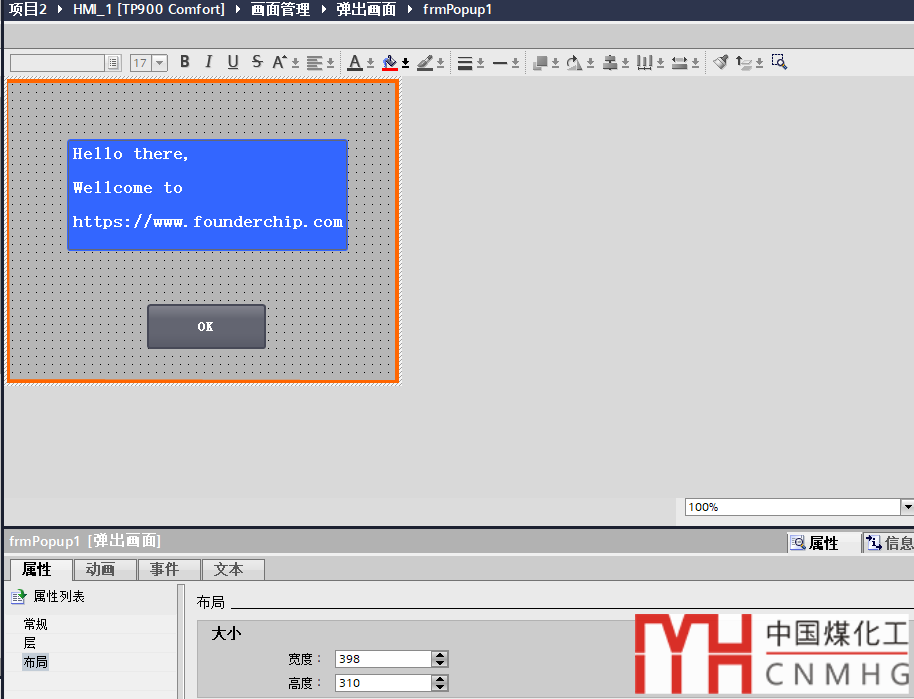

第二步：根據項目情況修改彈出窗體的大小及內容。這里我修改成方正智芯官網的網址（www.founderchip.com），并在【布局】項中修改彈出窗體的大小為：398x310，如下圖：

第三步：創建兩個變量：Tag_2sec 和Tag_Popup_Window。
Tag_2sec連接到PLC 的系統變量（2秒），用于觸發VB腳本；
Tag_Popup_Window用來觸發彈出窗口；

如下圖：

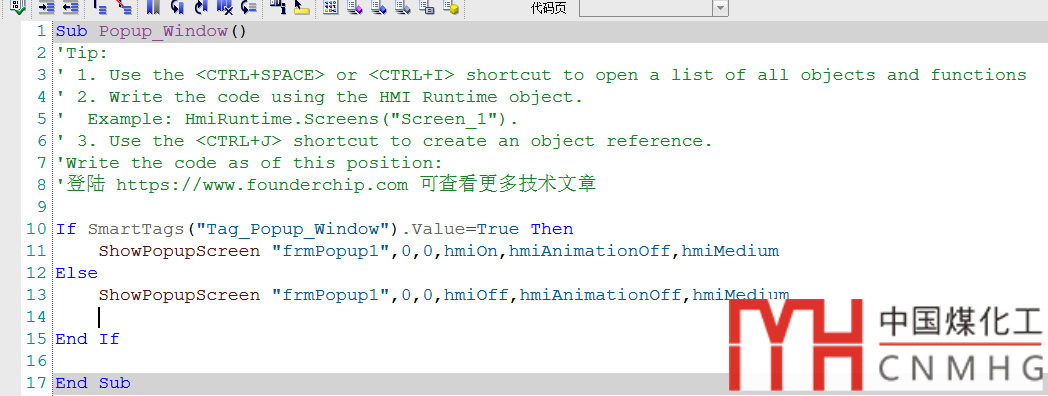

第四步：編寫用于窗體顯示的VB腳本。代碼如下圖：

第五步：修改變量屬性及調用條件。將Tag_2sec的采集模式修改為"循環連續（Cyclic continuous）"，采集的周期為1s（或500ms）。

如下圖：

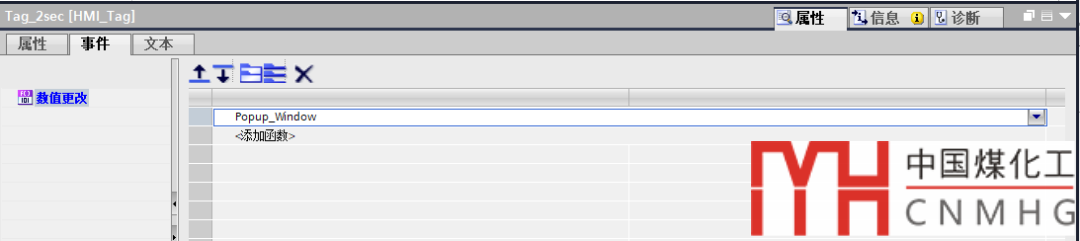

單擊Tag_2sec的【屬性】-【事件】，在其【數值更改】事件中調用我們寫好的VB腳本：Popup_Window。如下圖：

由于Tag_2sec是一個周期為2秒的脈沖信號，當其數值發生變化時，將會調用VB腳本"Popup_Window"。此時，如果Tag_Popup_Window的值為1，則會在屏幕的左上角彈出窗體：frmPopup1；如果Tag_Popup_Window的值為0，則窗體frmPopup1會消失。

這樣一個自定義的彈出窗體就完成了。是不是感覺很酷呢？感興趣的小伙伴趕緊試試吧。
