某設備，設計壓力0.35MPa，設計溫度620°C，主體材料是S30409，按照工藝要求設置一個DN850的人孔，查詢法蘭的壓力等級，應該選用HG/T20623 B系列300#的法蘭。

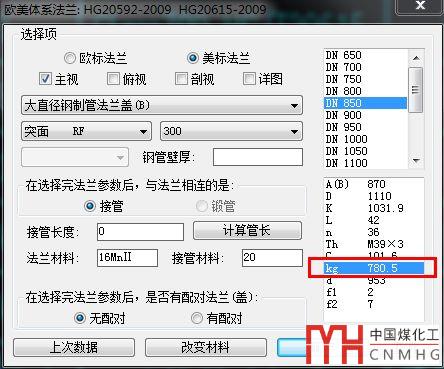

查詢HG/T20623B-2009 DN850的法蘭和法蘭蓋，其法蘭蓋的重量高達780.5kg，人孔總重為1763kg。過重的人孔，給現場的開啟帶來了比較大的麻煩。

為了解決這個問題，將需要開啟的法蘭蓋換成法蘭和封頭組合。

DN850B系列的300#的法蘭重量為340.5kg，封頭重量為68kg，轉動重量為408.5kg。相較于原來780.5kg，重量減輕了47.7%。

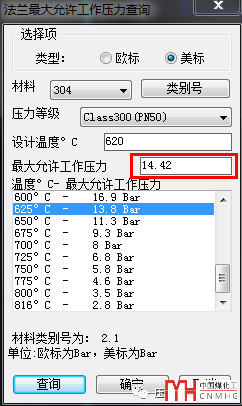

但是這并不是極限。對于這臺設備來說，由于溫度很高，法蘭的壓力等級才會那么高，但是查一下300#的法蘭在620°C下的最大允許工作壓為1.44MPa，遠大于設計壓力0.35MPa。人孔留下這么多裕量是沒有意義的。

于是猜想可以采用非標的人孔，自己設計人孔尺寸。為了方便，試了一下150#的DN850B的法蘭和法蘭蓋。經過計算，法蘭和法蘭蓋計算結果合格。

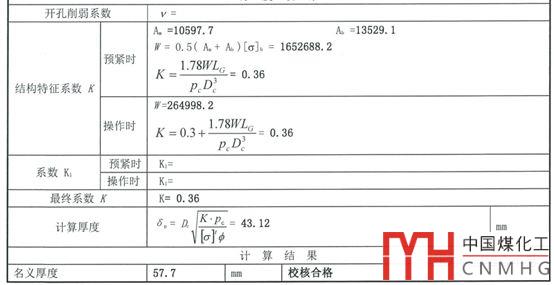

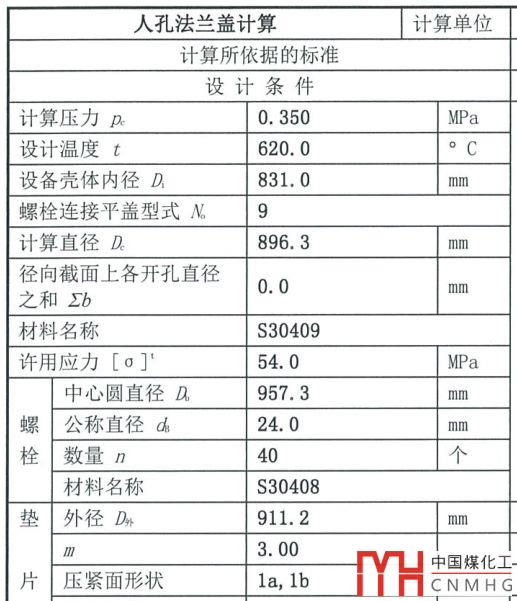

法蘭蓋校核：

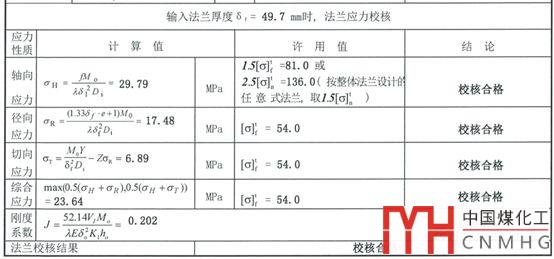

法蘭校核：

裕量還挺大。也就是說，如果采用150#的法蘭蓋那么開啟重量可以為355.5kg。相較于原來780.5kg，重量減輕了54.5%。

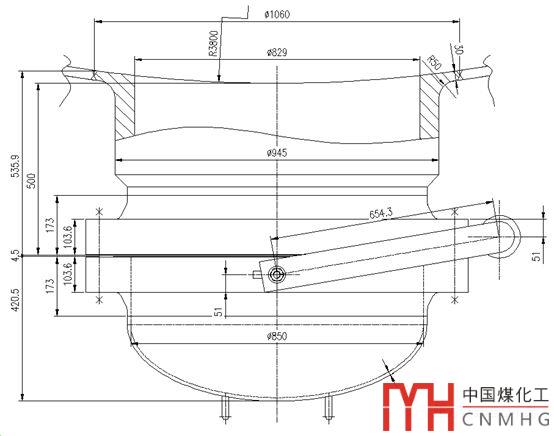

既然300#的法蘭蓋可以改成法蘭+封頭，那么150#的法蘭蓋也可以改為法蘭+封頭，法蘭重量為95.4kg，封頭重量為68kg，開啟重量為163.4kg，相較于原來780.5kg，重量減輕了79%。人孔總重為657kg。

設備總共4個人孔，每個人孔節約1763-657=1106kg。合計4400kg的不銹鋼。算算也是好大一筆錢呢~

老板，給我加工資吧~~~
