親愛的讀者朋友，通過這幾次的分享，大家對壓力容器的分析設計有了更加深入的理解，相信今后你也會三種方法的分析設計了，應力分類法；極限載荷法；彈塑性分析法。但是也不要高興地太早，分析設計的其它類型還有很多，諸如熱應力分析、屈曲分析、接觸分析、疲勞分析，或許你會說我會、我懂！但是還是不要高興太早，蠕變分析、蠕變----疲勞分析會嗎？其它的與壓力容器相關的轉子動力學分析、譜分析、振動分析、流體力學分析等等，還有許多內容等待著你去學習呢?。?！

接下來看一下采用應變評定非應力評定的內容。

提到了應變限制，再說一下分析體會。

在應力分析設計中，對不同類型的應力所得的應力強度，分別采用極限設計和安定性的觀點予以評定，在此實質上是允許應力超過屈服強度的。極限設計的觀點是結構一點進入屈服后結構仍然具有承載能力，直至整個截面或局部區域進入屈服，結構才達到承載極限。安定性的概念是允許結構在承受第一次加載循環時產生一定量的塑性變形，但在以后的加載過程中不會產生累加的塑性變形。由此，分析設計的結果評定是允許結構進入塑性狀態的評定，因此實質上評定是采用應變進行控制的。但在實際結果評定中均將相應的應變轉換為當量的虛擬應力來加以限制。這樣在實際應力分析中，就可假設結構處于彈性狀態來處理問題了。因此一般應力分析按彈性分析處理即可——實質上是應變控制。

相關的應變限制在標準中給出以下條款：

第一：EN13445要求的是操作工況下主應變小于5%；壓力試驗工況下主應變小于7%。EN13445直接法一般采用極限載荷法輸入材料的彈性模量和屈服強度進行計算。詳見教材《壓力容器分析設計----直接法》附錄L:ANSYS輸入命令流。

第二：ASME III-NH標準中的非彈性分析法基于應變限制的評定為：薄膜應變＜1%；彎曲應變小于2%；局部應變小于5%。ASME III-NH標準一般是進行高溫條件下的熱彈塑性應力分析，采用平均等時應力-應變曲線和蠕變模型對結構進行了10萬小時的仿真，分析結果利用ASME III-NH的附錄T的非彈性應變限制進行評定！按照標準要求，應取路徑進行應變線性化。

第三：國內新版的4732標準中的二元準則（陸教授命名）規定：變形準則按照總應變小于5%。強度準則按照ASME的總體準則，載荷抗力系數取2.4時，結構計算收斂。

安定性要求當結構的彈性名義應力小于等于兩倍屈服極限，即：σ≤ 2σs

如果結構在載荷、溫度等反復變化的過程中，只是在最初的循環過程出現一定的塑性變形，而在以后的各次循環中不再出現新的塑性變形，也無塑性變形的積累，這時就稱結構是安定的。

因此，當ANSYS 分析移動式壓力容器的C3類罐式集裝箱的堆碼試驗（頂部四個角件分別施加848000N）時，一般采取梁殼單元建立模型，分析結果直接給出了結構的應力和應變，無需線性化處理?？蚣艿淖畲罂倯?yīng)力值可以大于材料的屈服強度，但一般小于兩倍的屈服強度，此時結構是安定的。

當材料進入屈服階段后，失效模式與應變的相關性較大，用應變作為判據更合適。因此，可以采用輸入材料的屈服極限，采用小變形理論，線彈性理想塑性材料本構關系，Mises屈服極限及相關聯的流動準則，對堆碼試驗工況進行分析，對分析結果中的框架查看mises當量塑性應變，要求當量塑性應變的最大值＜1%，按照1%來評定，結果偏保守。則可認為結構安定到彈性行為。

按照彈性分析（胡克定律）的框架結果為494.98Mpa（大于Q345E材料的屈服強度345Mpa,小于兩倍屈服強度）。如圖19所示。

按照非彈性分析，采用理想彈塑性材料模型，分析結果的當量塑性應變?yōu)?.00323，小于1%。合格。如圖20所示。

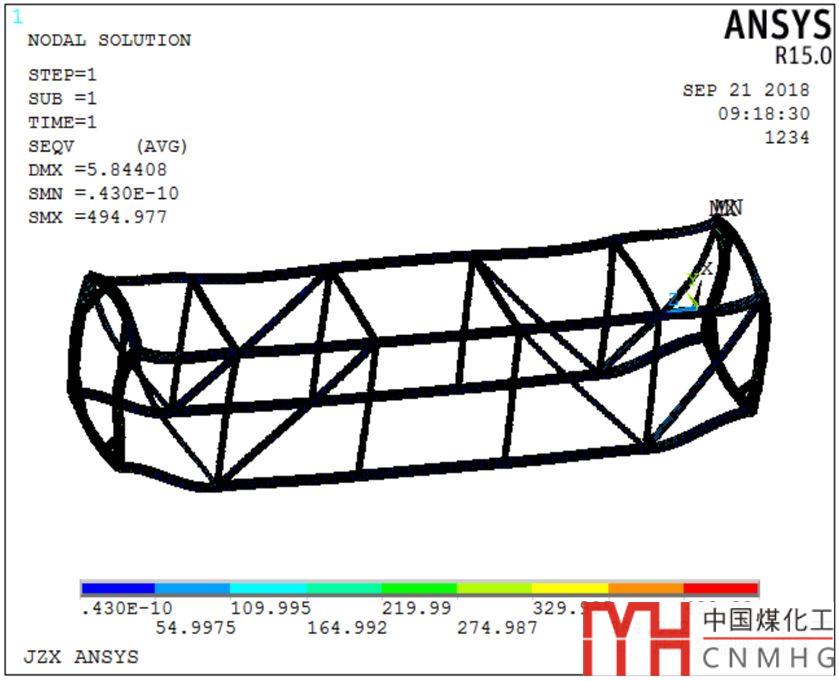

圖19：框架堆碼試驗時的Von-Mises等效應力云圖

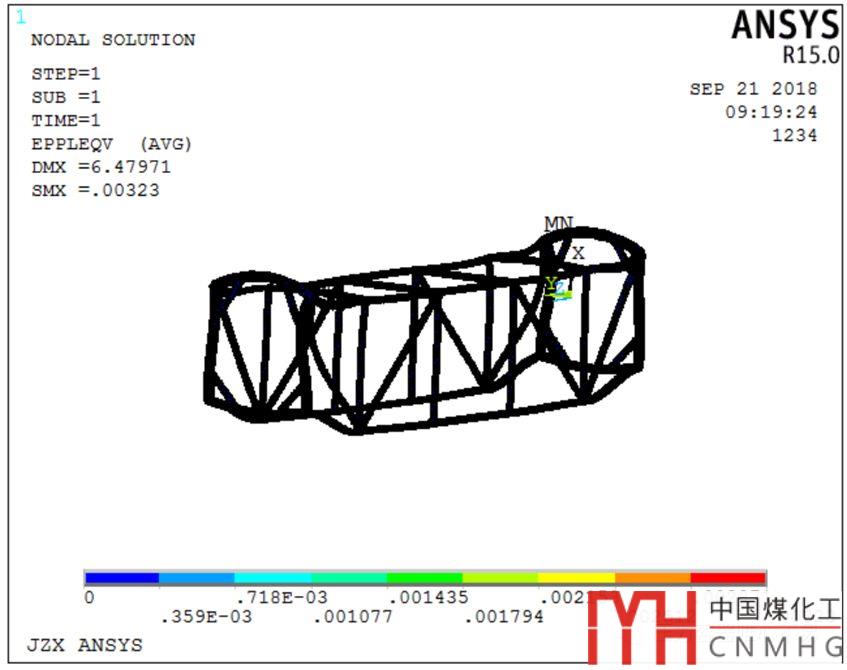

圖20：框架堆碼試驗時的當量塑性應變云圖

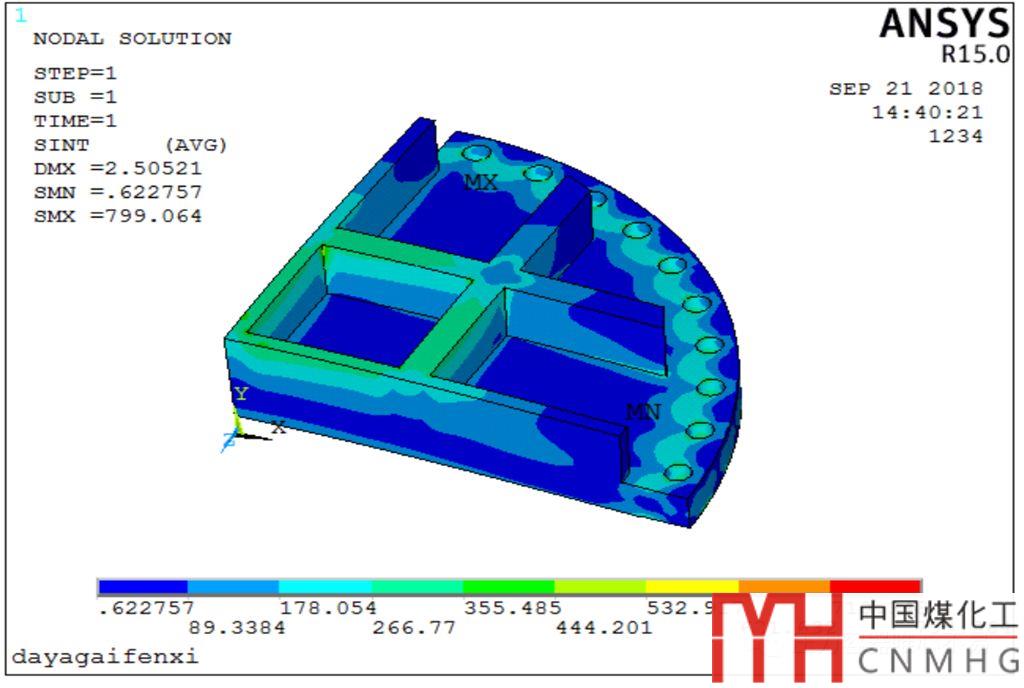

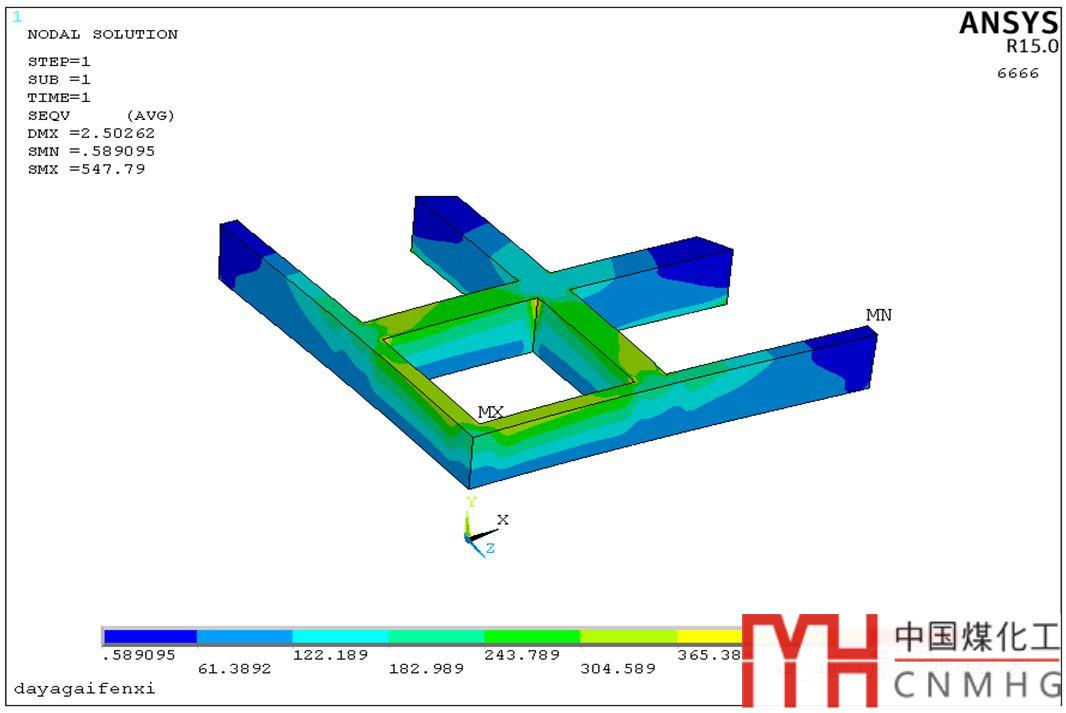

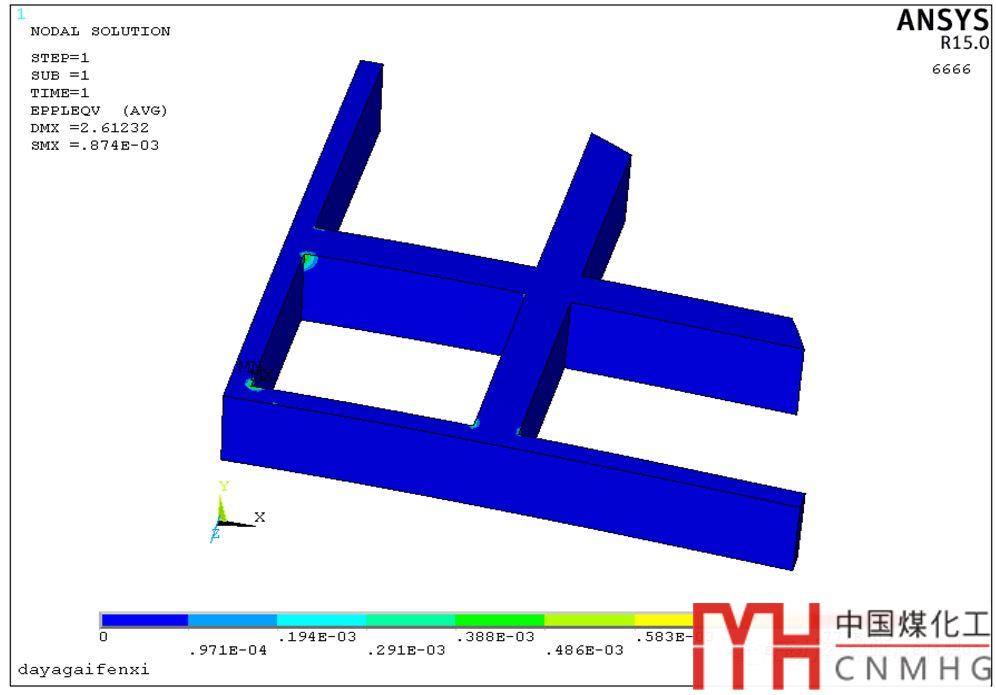

應變評定方法還可以包括其他非受壓元件的評定。諸如下面的試壓平蓋，在平蓋上端加固井字形鋼板，其應力云圖如圖21和圖22所示。加強結構的等效應力為548MPa，超過屈服345MPa。查看塑性應變?yōu)?.0087，小于1%，評定合格。如圖23所示。詳見附件4----試壓平蓋命令流。
