有讀者反饋說搞不清楚西門子S7-300/400PLC的寄存器和累加器有什么區別？今天這篇文章我們就來談?wù)勥@個話題。

首先，我們說的寄存器和累加器，都是屬于S7-300/400的CPU模塊內部的組成部分。

寄存器，英文名稱：Register，是CPU的高速存儲單元，用來暫時存儲CPU運算時所需要的指令、數據、地址等信息。CPU中有各種各樣的寄存器，比如狀態字寄存器，地址寄存器，數據塊寄存器等等，而今天的主角：累加器，其實也是寄存器的一種。

累加器，英文名稱：Accumulator，簡寫：ACCU，是用于處理字節、字或雙字的寄存器，其長度為32位（4個字節）。在S7-300中有兩個累加器，ACCU1和ACCU2；在S7-400中有四個累加器，ACCU1~ACCU4；絕大多數的語句表指令的執行都需要累加器的參與，將操作數放入到累加器，進行運算（保存中間結果），然后再將運算結果從累加器傳送到某個存儲區。

說到這里，不得不說兩個指令：裝載（L）和傳送（T）；

裝載（L）指令用來將一個字節，字或者雙字裝載到累加器1（ACCU1）中，而累加器1（ACCU1）中原來的數據，將保存到累加器2（ACCU2）中。如果使用兩次裝載指令，則累加器2（ACCU2）中將存儲第一次的操作數，比如下面這兩條指令：

執行完第一條后，ACCU1的值為MW100的值；執行完第二條后，ACCU1的值為MW102的值，ACCU2的值為MW100的值；

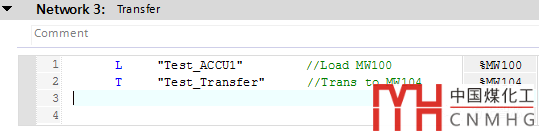

傳送（T）指令用來將累加器1（ACCU1）中的值保存到相應的存儲區，比如下面的指令：

裝載（L）指令將MW100的值裝載到累加器1中（ACCU1）中，然后傳送指令（T）將累加器1（ACCU1）中的值保存到MW104中，從而實現了MW100值的復制功能。

本章小結：寄存器是CPU的高速存儲單元，用來暫時存儲CPU運算時所需要的指令、數據、地址等信息，CPU中有各種各樣的寄存器；累加器是寄存器的一種，其主要功能是用來對操作數進行運算（保存中間結果）并處理運算的結果。
