的前幾天時間楊總的群里討論成形后的熱處理，我說了一下ASME的冷熱成形的分界。當(dāng)天就匯總了國標(biāo)，美標(biāo)，歐標(biāo)關(guān)于冷熱成形的規(guī)定。但由于不做冷作工藝方面的工作，有些內(nèi)容還把握的不是很準(zhǔn)，本來要請教的忙的忘記了；昨天聽了公司工藝大牛的培訓(xùn)。還好關(guān)于這塊的理解和我是一樣的，就整理一下有底氣發(fā)出去了。

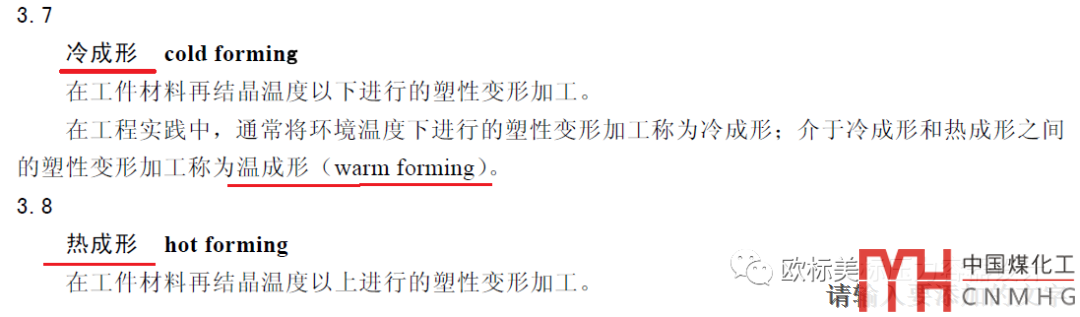

國標(biāo)GB/T 150.4的規(guī)定實(shí)際上也只有冷成形和熱成形，溫成形時強(qiáng)塞進(jìn)來的而且是放在冷成形里的。
熱成形的定義中涉及到了再結(jié)晶的溫度就找了個鐵碳合金圖貼上來，了解一下材料里幾個重要的溫度

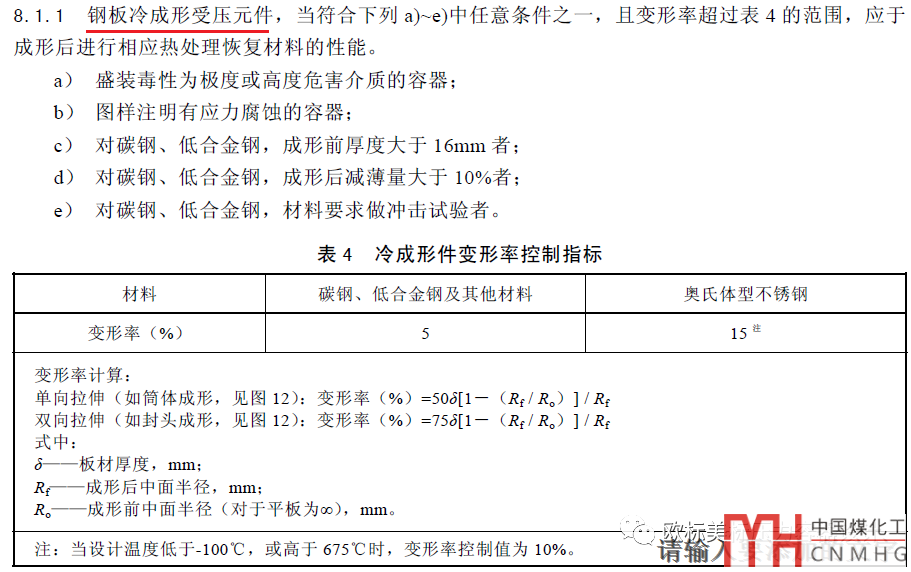

也就是說GB/T 150里各種規(guī)定的冷成形是包含了溫成形的。不能因?yàn)榉忸^做的是溫成形變形率等超標(biāo)了也就不做熱處理！

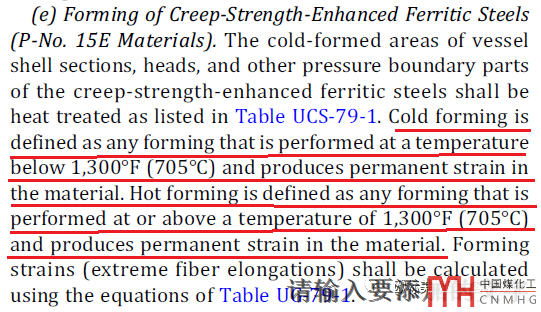

ASME里冷熱成形只是在UCS-79講15E組（低合金鋼）的材料時講到705℃以下為冷成形，705℃以上為熱成形；其它地方就再也沒講到冷熱成形了（也可能在我沒注意到的地方有）。

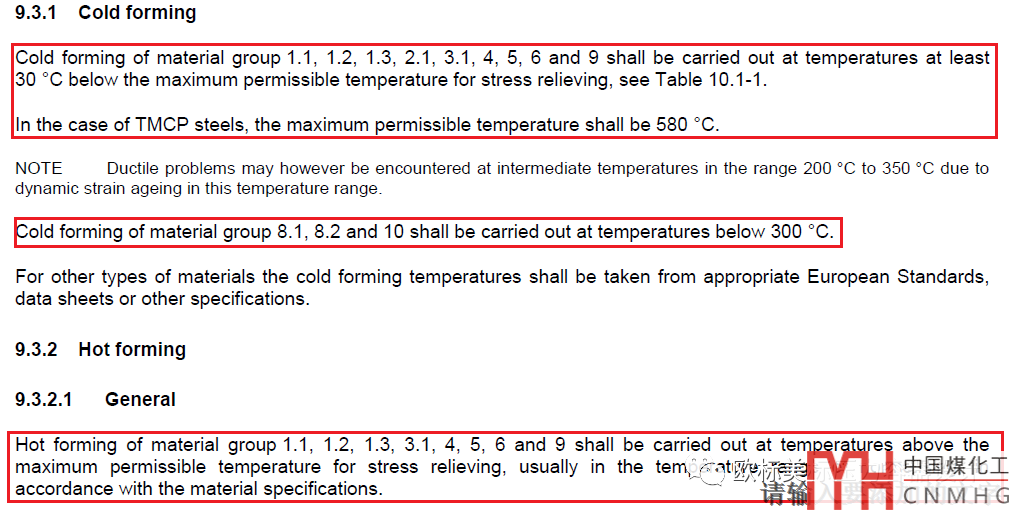

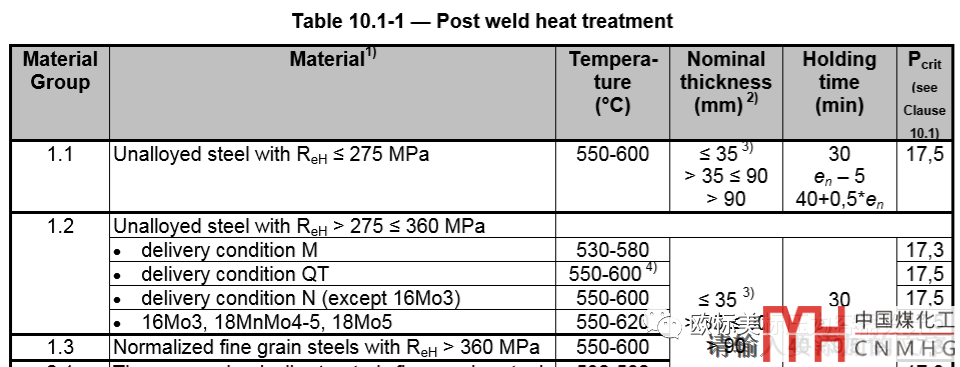

相對來說我還是喜歡EN13445的規(guī)定，給的清晰明白常用的碳鋼，低合金鋼的材料在最大焊后熱處理溫度以下30℃以上時（例如1.1組材料要低于600-30=570℃，也就是要低于570℃）為冷成形，最大焊后熱處理以上通常正火時是熱成形。奧氏體不銹鋼和雙相鋼300℃以下為冷成型，300℃以上為熱成型。注意截圖里在EN標(biāo)準(zhǔn)里是明確的熱軋板不能熱成型（個人理解為涉及某些廠家想用熱軋板最后做正火熱處理想代替正火板的事）！
版權(quán)：如無特殊注明，文章轉(zhuǎn)載自網(wǎng)絡(luò)，侵權(quán)請聯(lián)系cnmhg168#163.com刪除！文件均為網(wǎng)友上傳，僅供研究和學(xué)習(xí)使用，務(wù)必24小時內(nèi)刪除。
