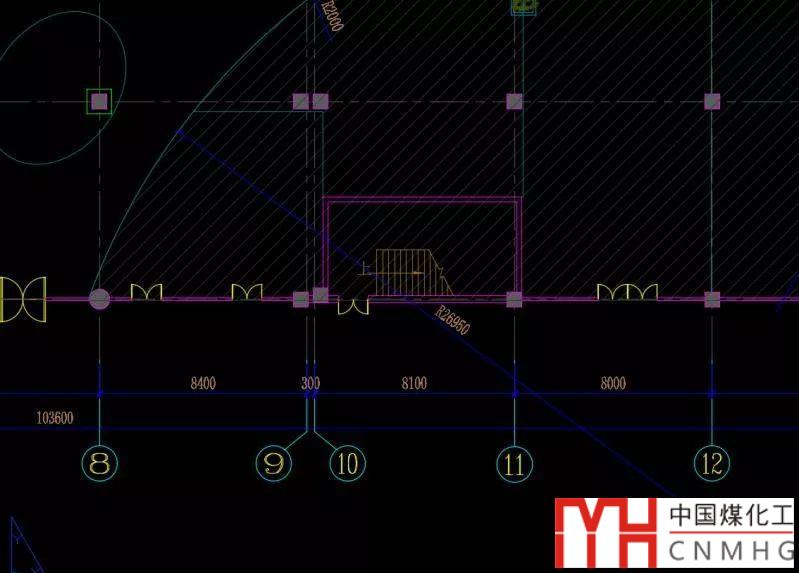

前兩天有網友在信息里問：CAD的半徑標注，怎么設置的短一點，半徑數值離弧線太遠了，百度了半天沒個所以然，并且發了截圖，如下圖所示。

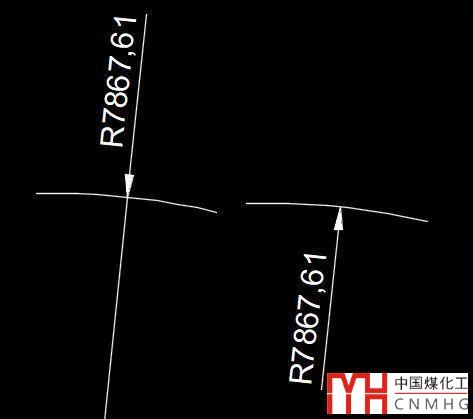

其實這個問題直接用半徑標注也可以解決，估計和他的標注樣式有關系，其實可以將半徑標注在圓弧外，或者標注時將文字放得離弧線近一點即可，如下圖所示。

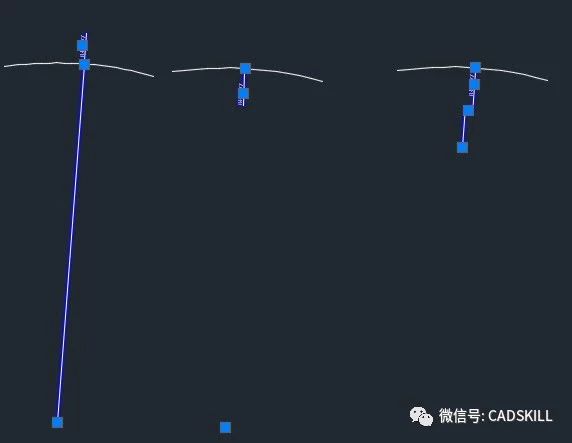

不過這兩種形式的半徑標注都會在圓心處有一個夾點，如下圖所示。

雖然用上圖中第二種方式標注可以滿足他的要求，對圖紙的顯示和打印也不會有太大影響，不過CAD專門提供了標注超大半徑圓弧的功能——折彎標注。到了后期版本，又提供了專門針對超長尺寸標注的折彎線性標注，今天就簡單給大家介紹一下這兩個命令。

一、折彎標注

折彎標注可以指定一個位置來代替圓心，在標注線上添加一個折彎，用來標注半徑特別大的圓弧。折彎標注的命令是DIMJOGGED，折彎標注的操作步驟如下：

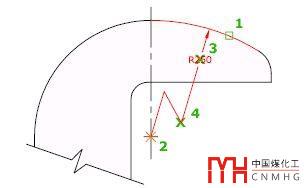

1、先選擇圓弧，

2、然后指定替代圓心位置，

3、再指定尺寸線，也就半徑標注文字的位置，

4、最后確定折彎的位置，如下圖所示。

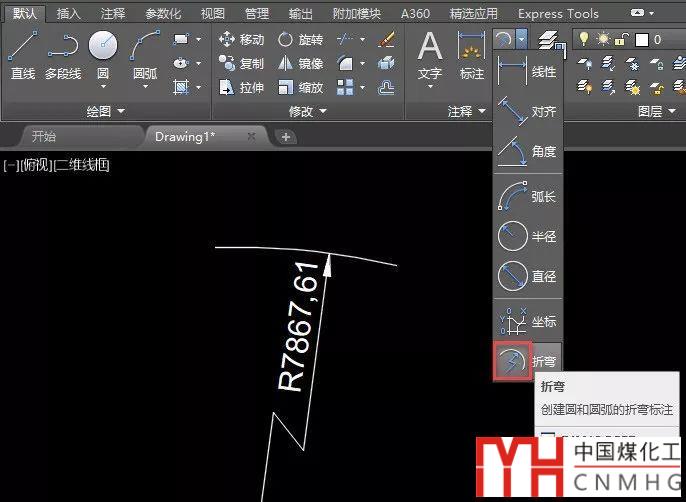

高版本RIBBON界面中折彎標注位置和實際標注效果如下圖所示。

折彎標注可以選擇圓弧和圓，也可以選擇多段線上的圓弧段。在第3步指定尺寸線位置的時候有多行文字、文字和角度幾個選項：

指定尺寸線位置或 [多行文字(M)/文字(T)/角度(A)]:

默認標注是R+半徑測量值，輸入M或T回車，可用多行文字或文字來寫半徑值，輸入A，回車，可以設置標注文字的角度。這個角度應該是文字與X軸的夾角，但卻又不完全是，比如輸入180度文字是倒置，輸入0度，文字還是默認方向，但輸入1度，文字就變成了近似水平方向，如下圖所示。

折彎標注的操作比較簡單，大家用一下就應該明白了

---提示：下面是廣告，不是本文圖片！---

二、線性折彎

有些圖形特別狹長，不利于繪圖和打印，因此會將圖形從中用折斷線斷開。

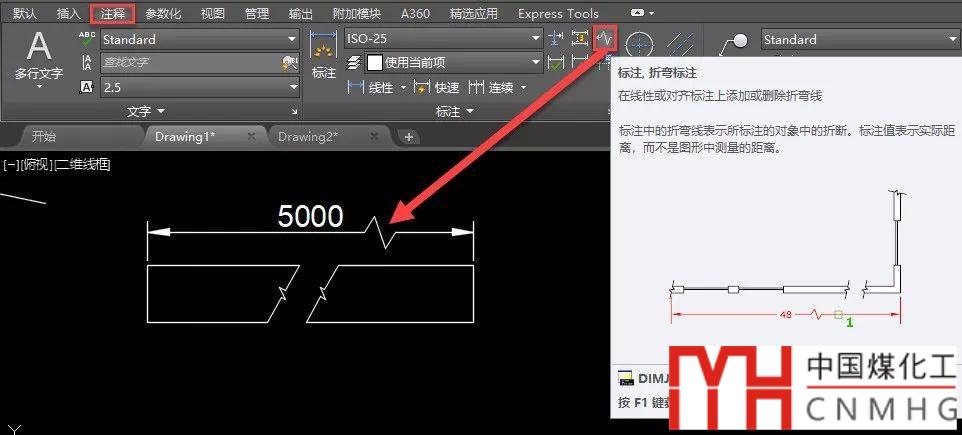

針對這種尺寸也可以直接用線性標注，標注時將尺寸修改成實際值就好了。CAD高版本還專門針對這種情況增加了線性折彎的功能，不過線性折彎操作跟半徑折彎不同，不能直接進行標注，而只是在已標注的線性標注上添加一個折彎。線性折彎標注的命令是DIMJOGLINE，可以在注釋面板中找到，如果用經典界面，在標注菜單里應該也能找到這個命令，如下圖所示。

如果你的CAD版本比較低，可能沒有線性折彎標注，如果版本過低，可能連折彎半徑標注都沒有。

如果你的CAD版本支持這兩個命令，不妨試一試。
