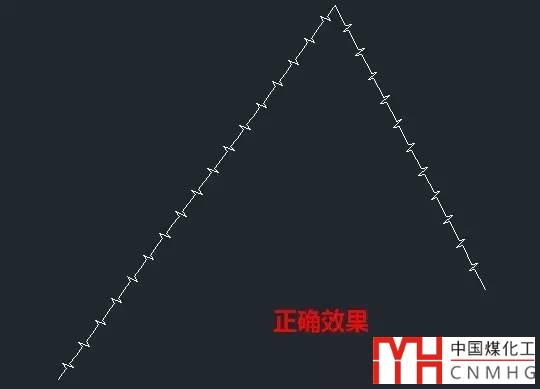

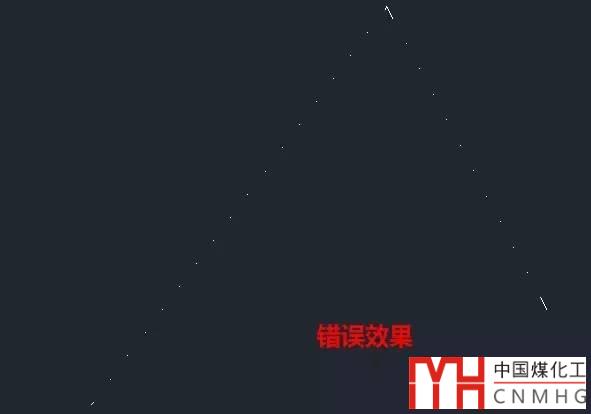

有時打開別人發來的圖紙，我們會發現線型顯示不正常，例如線型中間原有的文字、符號消失了，變成了實線或虛線，如下圖所示。

遇到這種情況，大多數人會覺得問題出在缺少線型上，如果我找到了這個線型文件（*.lin）就解決問題了，但結果是就算找到了線型文件加載后仍然沒有解決問題。那問題到底出在哪兒呢？

要想知道問題的原因并找到解決辦法，必須對CAD中線型的定義和使用方法有比較深入的了解。關于CAD線型的定制方法，前面已經有文章詳細介紹過，這里不再重復介紹，可以返回重新看一下昨天發的文章。

首先，要告訴大家的是：線型定義是跟圖紙一起保存的。

假設我們沒有圖中使用的線型，無論線型打開后是否正常顯示，我們都可以做一個簡單的測試，將使用線型的孤星選中，復制粘貼到一張新圖中，可以看到在新圖中線型效果跟原圖一致，而且線型列表中自動增加了一種線型。

通過上面的實驗我們就可以知道線型顯示不正常并不是缺少線型定義。

接下來，假設你已經看過前面提到的關于線型定義的文章，我們總結一下線型有哪些類型：

一、 實線

二、 虛線和點劃線，由線段、空格、點構成。

三、 帶文字符號的復雜線型，在線段、空格、點的基礎添加了文字和符號。這種線型的定義方法又分為兩種：

1、使用符號形文件中的符號，如：

*FENCELINE2,Fenceline square----[]-----[]----[]-----[]----[]---

A,.25,-.1,[BOX,ltypeshp.shx,x=-.1,s=.1],-.1,1

常用的形文件有ltypeshp.shx、aaa.shx等，BOX是符號的代號，在圖中會顯示為一個方框。

2、使用文字樣式中的文字和符號，如：

*GAS_LINE,Gas line----GAS----GAS----GAS----GAS----GAS----GAS--

A,.5,-.2,["GAS",STANDARD,S=.1,R=0.0,X=-0.1,Y=-.05],-.25

STANDSARD是文字樣式的名稱，文字樣式里可以設置大字體、小字體，文字可以是英文，也可以是中文。“GAS”就是將在線型上顯示的文字。

通過上面的分類應該知道了顯示不正確的肯定是第三種線型了，也就是使用了文字或符號的線型，無法顯示的原因就是沒有找到線型中使用字體或形文件（*.shx）。

原因我們找到了，但解決起來卻不那么簡單！如果我們有線型文件（*.lin），用記事本打開就可以很容易知道使用的形文件和文字樣式，從而知道缺少什么*.shx文件。沒有線型文件，我們只能通過打開圖紙時的提示來判斷到底缺少了什么形文件，但有些CAD版本在只缺少符號形的時候并不會提示。

如果這是同事或朋友發給你的圖紙，一切就簡單了，你直接向他要缺少的字體讓他用電子傳遞功能將字體一起打包發給你就可以了。

如果不清楚這張圖紙的來源，就似乎回到了之前多次介紹過的缺少字體問題。如果線型中使用的是普通文字，倒還可以嘗試替換成其他字體，文字將可能顯示，只是字體不同。如果線型中使用的是符號形文件，必須同類文件替換，不能隨意替換，因?yàn)椴煌?hào)形中包含的形的名稱和定義可能完全不同。我在網上找到一個小插件，可以將圖中的線型輸出為*.lin文件，這樣的話就清楚線型中到底使用了哪些文字樣式、形文件，只能說更方便我們?nèi)フ胰鄙俚男挝募?，最終解決問題還是要找到這些文件。

這個工具可以分享給大家，下載地址如下：

http://pan.baidu.com/s/1i4Gao3V

使用方法很簡單，AP加載插件后，輸入linout命令，就會在“我的文檔”目錄下生成一個與圖紙同名的lin文件。用記事本打開就可以知道線型使用的文字樣式或形文件了。

我上面把問題講得有點復雜，其實簡單概括的話就一句話：線型顯示不正常就是缺形文件（*.SHX），解決方法就是找到線型使用的形文件。

以上技巧適用于AUTOCAD及及浩辰CAD等類似軟件。
