很多初學者剛開始寫文字前都不設置文字樣式，直接用多行文字就寫，寫出來中英文顯示都很正常，想改字體，在多行文字編輯器直接就改了。但后來當打開圖紙或編輯圖紙遇到文字問題，比如打開圖紙文字不顯示或部分字符顯示的時候才注意到還有文字樣式。

就算不是初學者也經常被字體問題所困擾，因此本信息之前發過關于字體和文字樣式的文章超過30篇，也詳解介紹過文字樣式的設置方法，但覺得有必要總結一下設置文字樣式需要注意的一些問題，讓大家能更好利用文字樣式，在遇到文字樣式相關問題的時候知道如何去解決。

CAD的文字樣式應該如何設置？

一、直接使用默認文字樣式會導致的問題

CAD提供了默認的標準文字樣式：Standard，還有一種特殊的文字樣式：Annotative注釋性，也就是說我們即使不設置文字樣式，寫字也可以的，可以直接使用默認的Standard文字樣式。Standard文字樣式不同版本也不一樣，但默認的文章樣式都不支持中文，使用默認字體會有很多問題。

低版本如2007版設置的字體是txt.shx，不支持中文，在單行文字中輸入字母數字可以，但輸入中文就會顯示問號，如下圖所示。

CAD圖紙打開文字顯示成問號或不顯示怎么辦？

多行文字會使用宋體來顯示中文，但數字字母和中文用兩種字體，看起來也很不協調，如下圖所示。

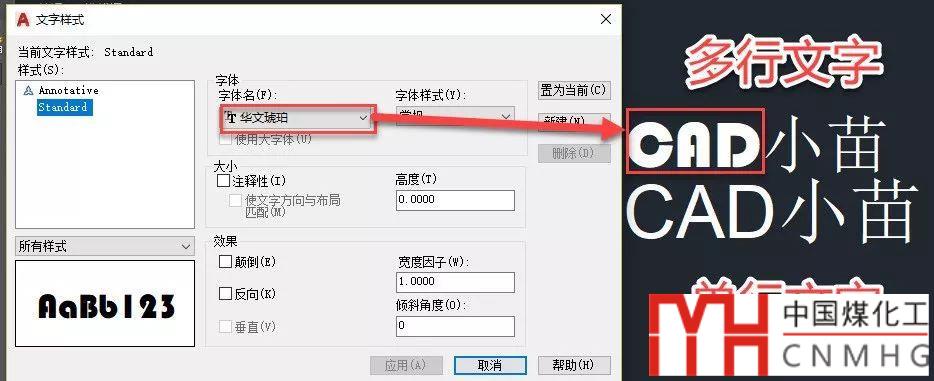

高版本設置的字體：Arial，多行文字和單行文字也能顯示中文；但其實存在跟單行文字相同的問題，也就是中文使用宋體進行了替換。多行文字中不同文字可以設置不同字體還好說，單行文字則應該是所有文字在顯示時都被替換成了宋體。如果給STANDARD文字樣式換個字體，有時會發現只有多行文字的數字發生了變化，其他字符都沒有跟隨文字樣式變化，如下圖所示。

如果出現這種情況，輸入RE，回車，單行文字就可以恢復正常，但多行文字因為中文設置為宋體已經保存到參數中，改了文字樣式也不起作用。如下圖所示。

使用默認的文字樣式，不知不覺就埋下了隱患，會到導致不少的問題，除了改字體和文字樣式后中文字體不變外，用格式刷也無法將其他文字的字體刷過來。

如何更改CAD文字的文字樣式？為什么換了樣式后有些字體仍不變？

為什么用格式刷無法匹配文字的字體和顏色？到底哪些特性可以匹配？

如果使用默認的文字樣式還有一個很重要的問題，因為每張圖都有STANDARD文字樣式，也就是會出現重名的情況，如果不同圖紙STANDARD文字樣式設置的字體不同，在圖紙間復制粘貼文字時還會導致字體變化。

CAD圖形粘貼到另一張圖后發生變化的原因和解決辦法

--------溫馨提示：下面是廣告，不是本文圖片，后面更精彩！---------

----------------------------------請繼續閱讀正文-------------------------------

二、在寫文字前要創建并選擇好文字樣式

上面介紹使用默認樣式會產生很多問題，如果使用不支持中文的文字樣式書寫中文也會產生類似的問題。因此建議大家：在寫文字前首先要把文字樣式建好。

我們不必每張圖紙都去設置文字樣式，如果單位對字體有規定并且提供了標準的字體和樣板文件（*.dwt）就省事了，每次新建圖的時候直接用這個樣板文件就好了。

如果單位沒有這樣的模板，那就自己創建一個樣板文件，這樣只用設置一次文字樣式就夠了。不同行業不同單位對字體的要求不同，但使用的字體種類都不會太多，所以不要建過多的文字樣式。

新建一張圖紙后，定義好需要使用的文字樣式，然后另存覆蓋CAD的模板或另存為自己的模板文件即可。

每日一貼——你會設置和使用CAD樣板文件嗎？

三、給文字樣式時取一個易于分辨的名字

在創建文字樣式的時候軟件會自動給指定一個名字，如：樣式1，樣式2等，大家千萬不要用這種名字，別在自己用文字樣式的時候都不知道哪個樣式設置的是什么字體。

給文字樣式取名字有兩種方式：

一種是直接用字體名，例如宋體或HZTXT；

一種是按照用途取名，比如說叫圖框文字、標注文字。

四、寫文字前設置好當前文字樣式

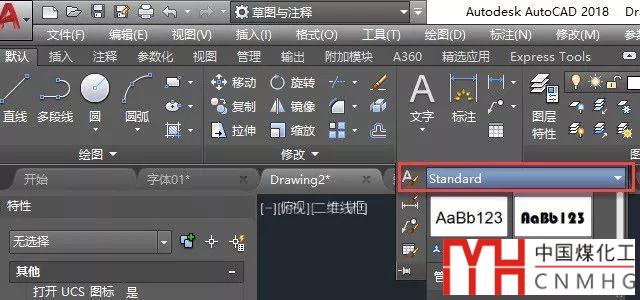

圖紙里建好了文字樣式后，在寫文字前還需要確定一下要使用哪個文字樣式，在文字樣式ST對話框中可以選擇一種文字樣式后單擊“置為當前”按鈕設置當前文字樣式。這樣太麻煩，在高版本的命令面板里可以直接選擇當前文字樣式，如下圖所示。

在低版本或經典界面可以在樣式工具條中選擇，如下圖所示。

當然，在創建多行文字和單行文字時也可以設置要使用的文字樣式，但要記住要先選擇文字樣式，要寫中文至少要保證使用的文字樣式是支持中文的。

五、文字樣式中字體高度應該怎么設置？

文字樣式對話框中文字高度默認為0，在這種狀況下，輸入單行文字時會提示我們輸入文字高度，標注的文字高度可以隨意修改。

但假設在圖紙中對這種字體的高度有明確的要求，我們就可以設置成固定值，比如3，這樣寫單行文字時就會直接使用文字樣式設置的高度，使用此文字樣式的標注樣式也會直接使用此高度。

如果圖紙的打印比例是1:100，我們可能設置時需要乘以100，輸入300。但假如需要在布局空間多比例布圖，我們可以勾選注釋性，并設置文字在圖紙上需要打印的高度，文字高度會自動根據視口比例自動調整。

CAD的注釋性怎么用？

六、關于使用大字體

文字樣式中可以設置操作系統字體，也可以使用CAD字體。CAD左側的字體列表中會同時顯示操作系統字體和SHX字體，但這里顯示的SHX字體都是小字體，也就是只能顯示數字、字母等單字節的文字。

操作系統字體和SHX小字體都可以單獨使用，小字體還可以跟大字體配合使用來顯示漢字。當在列表中選擇SHX字體后，勾選“使用大字體”，右側就會顯示大字體列表，可以選擇一種大字體。但此時左側的字體列表中就不會再顯示操作系統給的字體，如下圖所示。

如果要改成使用操作系統字體，需要先取消勾選“使用大字體”，左側的列表中才能顯示操作系統字體。

文字樣式本身的問題暫時想到這么多，其實更多的時候是字體的問題，比如字體不對，字體找不到等等，后面有機會再將字體相關問題總結一下。
