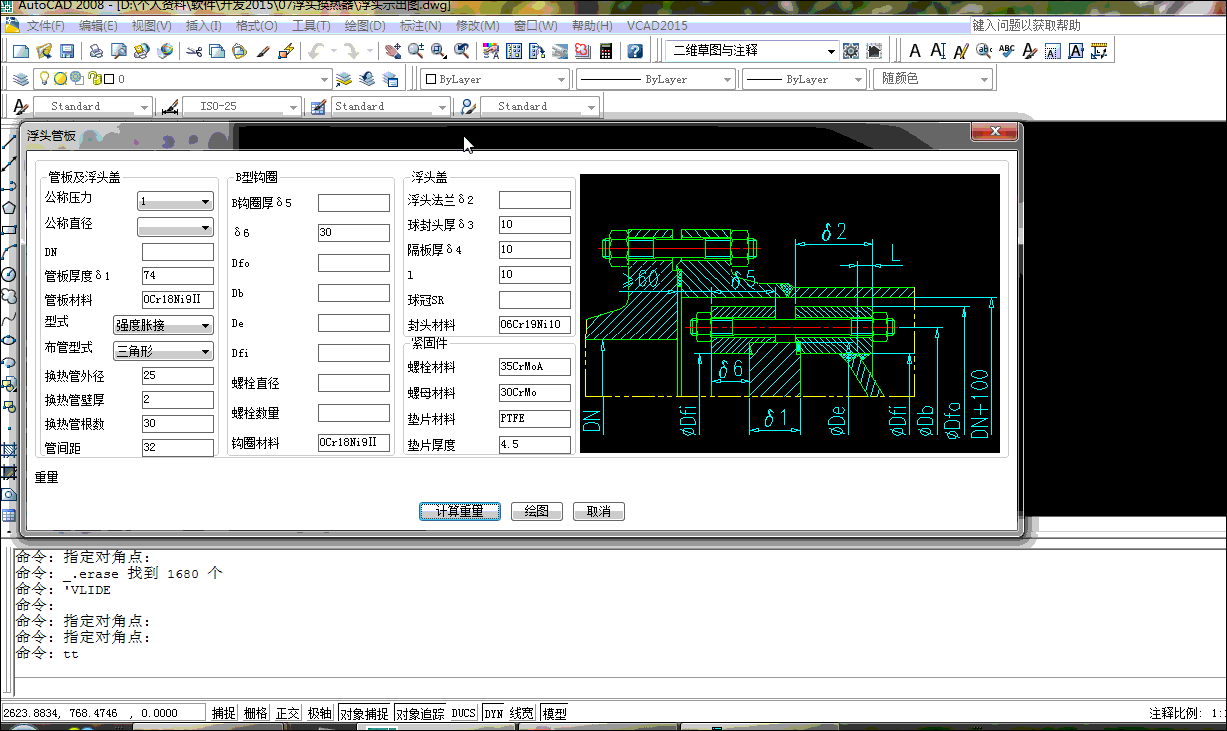

VCAD可以自動生成浮頭管板，B型勾圈，浮頭管箱，浮頭法蘭的1:1圖以及相關按比例的詳圖。并生成相關節點和分程隔板和墊片圖供參考。

1:1的圖可用mxb程序自動生成明細表，或者用pmxb程序直接獲得相關的所有明細表。

為了方便數據輸入，按照《石油化工設備設計手冊》做了一個B型勾圈的尺寸系列，根據壓力和直徑即可得到相應的數據，無論是計算試設計還是繪制詳圖都非常實用。

浮頭端設計的難點在于設計人員可能對浮頭端的尺寸不熟悉，靠想象很難確定各個部件的尺寸關系。

有了這個功能后，可以先按照參考的壓力等級和直徑繪制浮頭的圖紙作為參考，然后將相關尺寸代入SW6中計算，調整后獲得浮頭端準確的數值。

再將數值輸入畫圖程序，獲得準確的浮頭管板圖紙。
