Autocad還可以這么玩之分形

時間：2020-10-26 來源：壓力容器唯心不易瀏覽：

在壓力容器設計中，最常用的軟件就是AutoCAD了，AutoCAD除了用來畫設備圖紙，還能干什么呢？今天要介紹一下，如何用AutoCAD繪制出非常精美，精細的分形圖形。

分形圖是世界上最美妙的圖形之一，它結構精細、反常，像是一頭怪物難以捉摸。它的每個細節與它的整體如出一轍，分形是數學中最優美、吸引人的結構之一。

百度一下“分形”的圖片，會出現大量用計算機繪制的分形彩色圖片，圖片都具有無限細節，自我復制，局部與整體相似等特性。這些圖形往往是通過簡單的函數，不斷迭代生成的，卻具有迷人的美感。

下面介紹幾種常見的分析結構：

曼德布羅特

2010年10月14日，著名數學家、“分形幾何之父”伯努瓦-曼德爾布羅特在美國因病逝世，享受85歲。他所提出的“分形幾何”理論和出版的《大自然的分形幾何》一書，不僅僅為世人帶來一個神奇絕妙的美麗世界，而且分形幾何在數學、物理學、生物學等許多科學領域中都得到了廣泛的應用，甚至對流行文化領域也產生了重要影響。

“云層不是圓形的，山不是圓錐體，海岸線不是圓圈，樹皮不是光滑的，光不是以直線傳播的。”-曼德布羅特

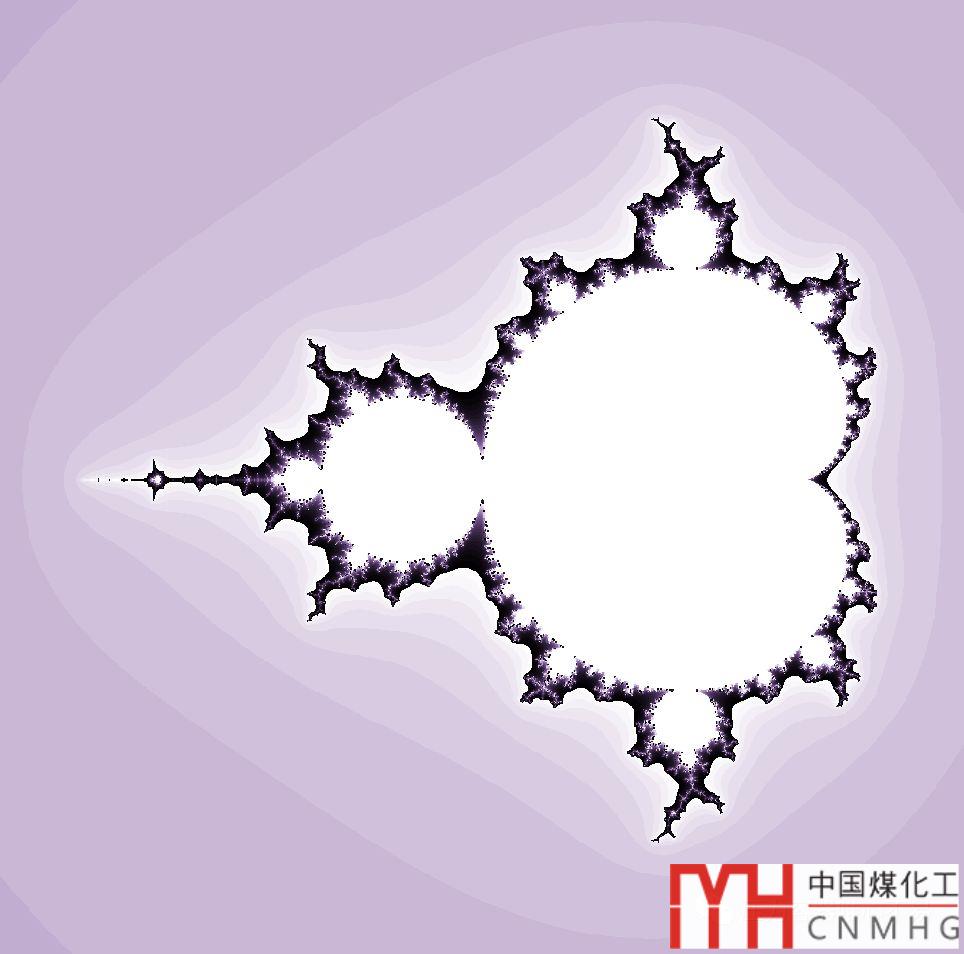

下圖就是一個典型的曼德布羅特集合圖

牛頓分形

牛頓分形就是分形的一種，它與解方程的牛頓法(跟優化中的牛頓法是不同的方法)緊密相關，下面講述如何畫出牛頓分形。假如需要求解方程

其中， x 的定義域是整個復平面。如何求解這個方程的解呢？我們可以用牛頓法。牛頓法是一種數值解法，我們首先會估算一個“比較好”的初始值 x0 ，然后使用迭代公式

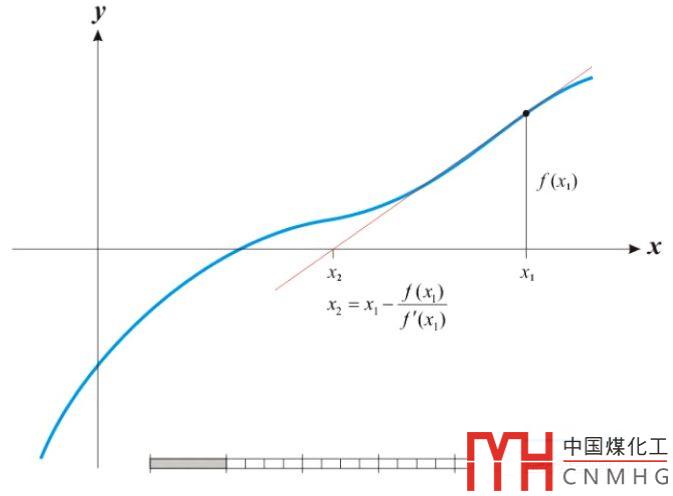

牛頓法可以確保，如果初始猜測值在根附近，那么迭代必然收斂。而且牛頓法是個二階方法，收斂速度相當?shù)目?。下圖是迭代一步的示意圖

在 x1 處沿著方向

下降，與 x 軸的交點即為 x2 ，循環往復就能得到方程的根。

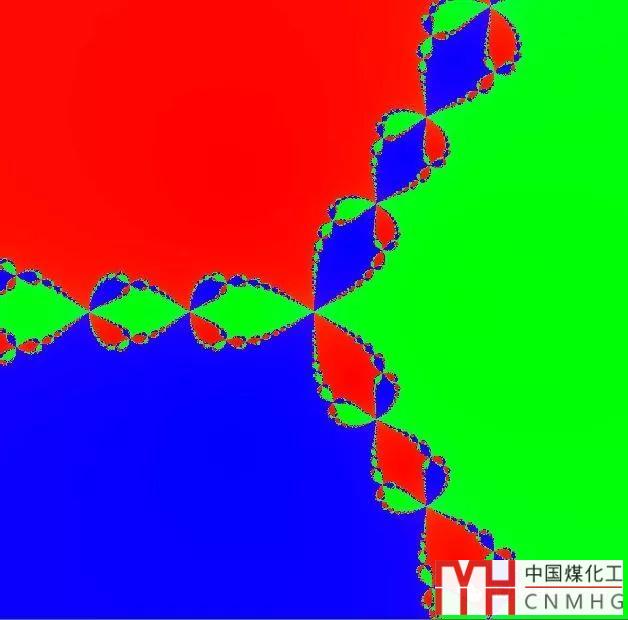

學過中學數學的我們都知道， n 次方程在復數域上有 n 個根，那么用牛頓法收斂的根就可能有 n 個目標。牛頓法收斂到哪個根取決于迭代的起始值。根據最后的收斂結果，我們把所有收斂到同一個根的起始點畫上同一種顏色，最終就形成了牛頓分形圖。下圖中展示的是方程 x^3-1=0 的情形。

上圖用Autocad編制程序繪制而成。

圖中的三種顏色代表了收斂的三個根，分別為 -0.5+0.866i, -0.5-0.866i 和 1 。左上角都是紅色的，代表了如果把左上角的點作為牛頓法迭代的初始值，最終會收斂到 -0.5+0.866i ，左下角是綠色，代表這些初始值會收斂到 -0.5-0.866i ，右邊是藍色，代表會收斂到 1 。神奇的是，中間的三個帶狀區域，是紅綠藍交錯的，而且無限重復自己的細節。

朱利亞分形

朱利亞集合是一個在復平面上形成分形的點的集合。以法國數學家加斯頓·朱利亞（Gaston Julia）的名字命名。

朱利亞集合可以由下式進行反復迭代得到：
