緊接ASMEⅧ-1-2019版和設計相關的主要變化1，今天繼續講主要變化2，UW篇的主要變化。這可能是春節前最后一篇了，東西已經收拾好但是車票還沒搶到，希望睡醒一覺就搶到明天回家的車票吧！

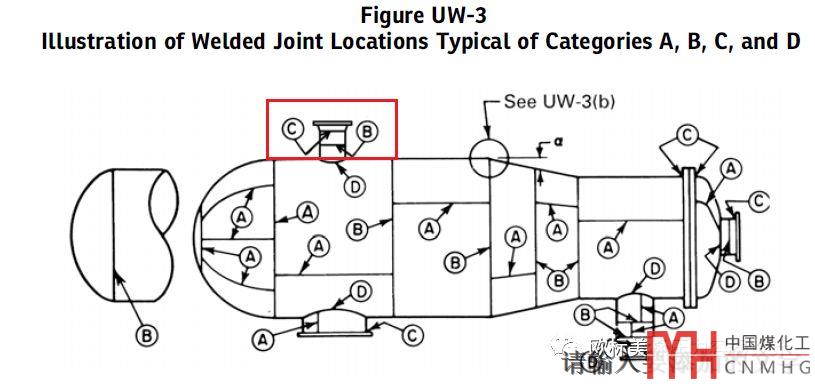

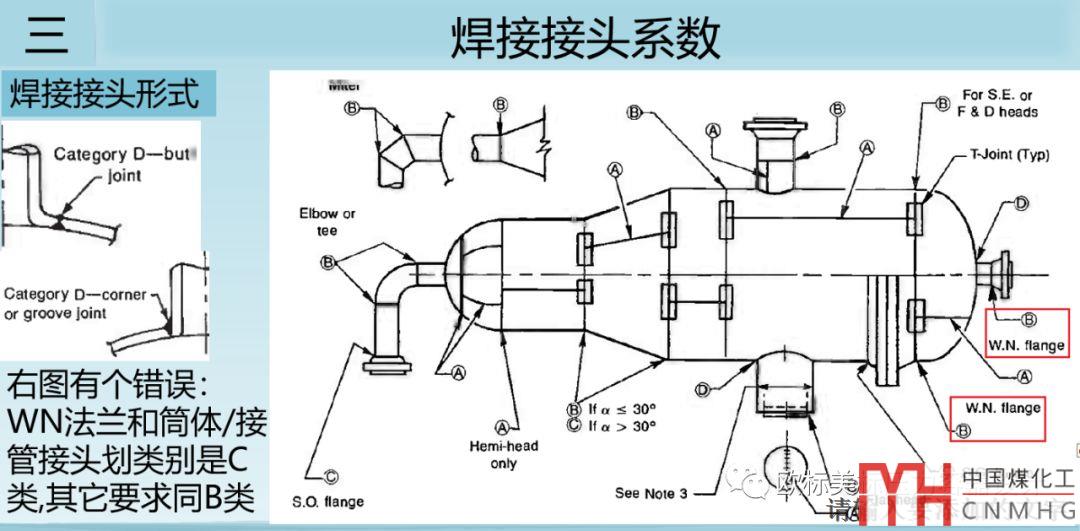

UW-3:圖中把法蘭改為WN法蘭了，這個變化是ASME被逼著澄清的一個事實。因為標準的規定一直是法蘭和筒體/接管的焊接接頭是C類，做出這個澄清可能和ASME的資料MOSS的那本指導手冊就把對接的劃為B類了，可能中國人也做出了貢獻哈。

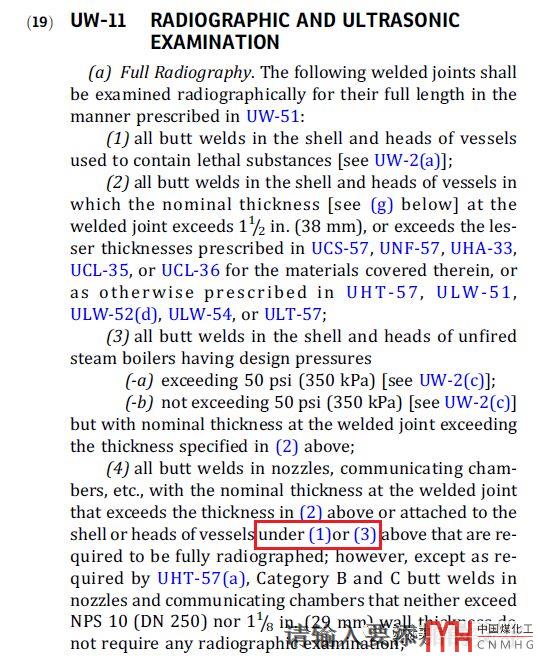

UW-11：刪除了（4）引用的（2），也就是說殼體厚度大于38mm的僅是殼體焊縫需要FULL RT，殼體上的接管等是不需要的。厚板要求對接接頭全部無損檢測是從焊接缺陷方面考慮的，和接管本身的對接接頭沒什么關系。所以2019版又刪除了這個要求。

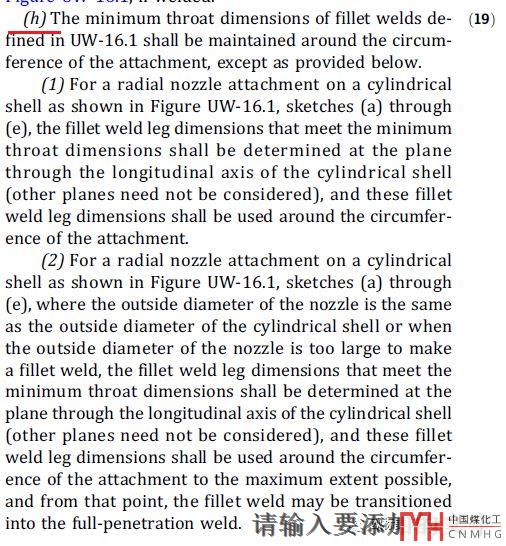

UW-16:制造廠的設計可能都遇到過車間反饋，開孔很大的接管（接管直徑/筒體直徑大于0.7）尤其是接近三通的，只要圖紙要求的焊腳稍大車間就會說無法滿足要求。2019版標準給設計人員撐腰了可以不用車間為難了，標準明確焊腳的要求只是殼體縱向的，其它方向可不滿足但要保證焊腳的變化是連續的（就是在保證接管上和殼體上的焊接尺寸不變，不用管實際的喉高是多少。如筒體軸向焊腳喉高是10mm的話，環向有時連5mm都沒有）。

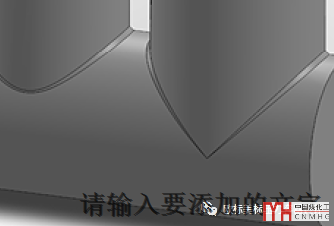

此圖來自哈特福德2019版規范主要變化

文字描述還是不如上圖直觀

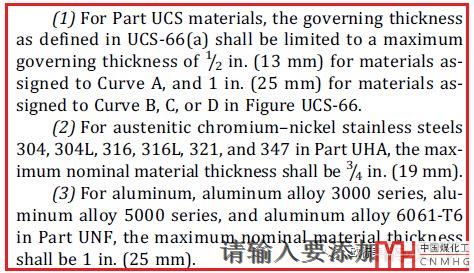

UW-50：氣壓試驗設備表面檢測的增加了條免除條款，條款來自規范案例1518-5。對大部分廠家來說沒啥用，但做批量設備的還是有用的可以節省很多時間和金錢。

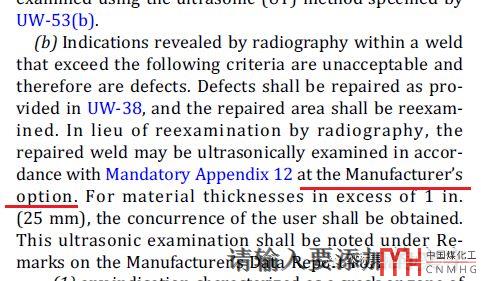

UW-51也有改變但是和設計基本是沒有關系的，只有一點是有關系的返修后用UT代替RT的，不再一定要AI認可了(至少標準原文把需要AI認可刪除了)。

后面單獨章節如果低于5個和設計相關的變化會幾個章節合并一起發。最后提前祝大家新春快樂！
