前段時間做幾臺撓性管板的分析，趁著電腦在做分析計算，把發現的小問題斷斷續續寫一些出來；先整理部分發出來。分析是我和工作相關技能中僅比鋼結構好那么一點的技能。2019年做了很多分析還做了及將要做很多沒有必要分析的分析。

寫之前先吐槽一下，看到有很牛逼大設計院的人在做撓性管板分析的時候只建了管板，殼體和換熱管；沒有建管箱。是的沒看錯，就是沒建管箱！這是糊弄不懂的業主呢，還是真的不知道哪個位置受力比較差呢？

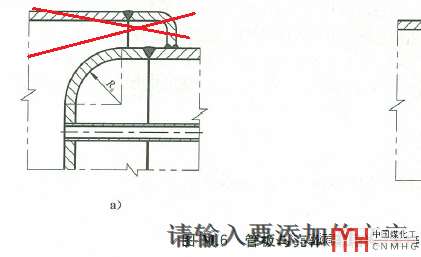

沒建我打×的部分

撓性管板換熱器通常情況下管殼程壓力都不高，但有時也會出現殼程壓力比較高(如幾MPa)的時候。這次講的就是殼程壓力較高的時候遇到的事。

先說一下我計算的這臺設備，殼程筒體75mm（腐蝕后72mm）厚，開始管板用的30mm厚（腐蝕后24mm）。撓性件的結構用的是筒體較厚時比較常用的結構，見下圖。

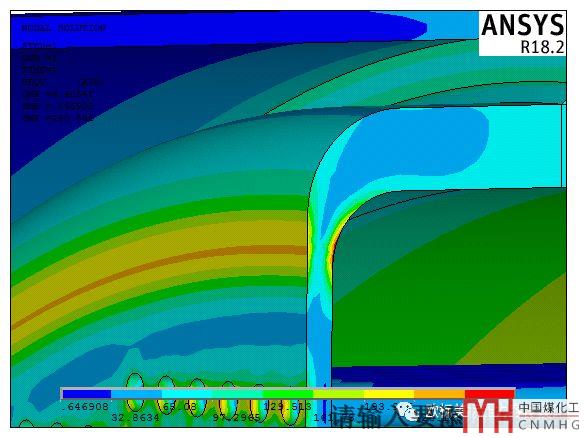

分析結果應力云圖及撓性件結構

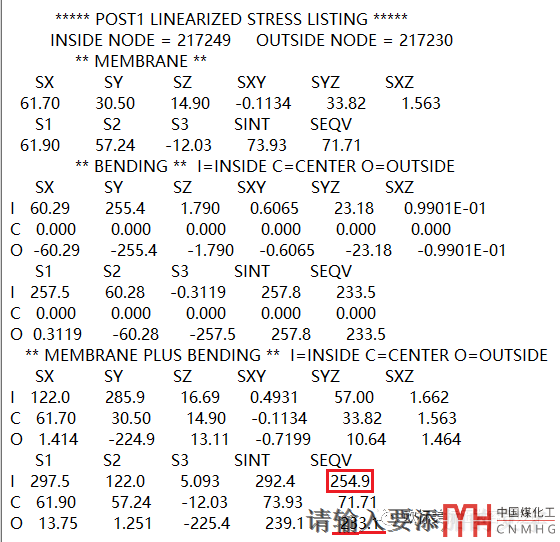

線性化結果0

我看了線性化結果，保守點的話連壓力工況都不過；為啥別人做的看起來殼體和管板的厚度差別和我的也差不多，為啥我做的保守點評定僅壓力工況都不過，別人壓力+溫度載荷共同作用都通過了呢。

我不好隨便猜測別人是怎么做的，怎么評定的？線性化結果里的薄膜加彎曲是按1.5倍許用應力評定還是按3倍許用應力評定合適呢？標準有明確規定的按標準，標準沒有明確規定的看應力云圖。由應力云圖來判斷是二次應力占主要還是次要。我個人認為一側（254.9）用3倍，一側（233.1）用1.5倍更合適，但是沒有這樣評定的！最后說服自己按3倍評但是另一側（233.1）人為的控制一下不按1.5倍控制適當放寬一點（按標準計算公式不分析的話很薄就夠了，如果按1.5控制管板拼焊就很費勁了，邊緣開孔就要開到拼焊的焊縫上了）。說實話熟悉我的人都知道工作中我最好說話了，只要我認為沒問題分析改線性化結果的事情我都干過！如果我糾結了至少我認為是值得糾結的，肯定不會是脫褲子放屁的事或腦袋一熱就瞎比比的。

如果是削薄筒體或和筒體等厚的沒啥好說的應力分類等同于橢圓/碟形封頭轉角區！

我再把另一種線性化的結果貼出來。是不是別人真的用錯了線性化的結果就不知道了因為我沒看到完整的分析報告。

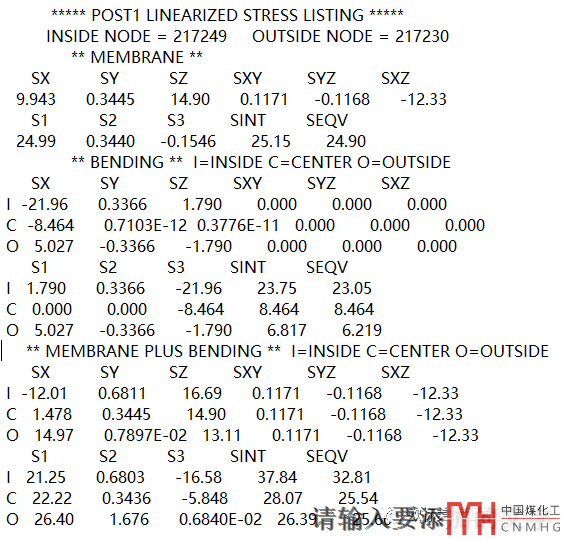

線性化結果-1

用哪種線性化方式更合理，我認為是第一種。此處局部算是個環形板，用第一種線性化的結果薄膜應力和應力云圖是對應的。用第二種線性化的結果薄膜應力和應力云圖都對應不上。

僅希望給分析的新手們，提個醒。線性化之后再和應力云圖對比一下，線性化之后的結果是否靠譜。

在計算撓性管板時還發現了更有意思的事情，過幾天再整理發出來。
