墊片密封大白話一點的說就是把墊片壓的變形（彈性變形，塑性變形或彈塑性變形）填滿縫隙阻止泄露。

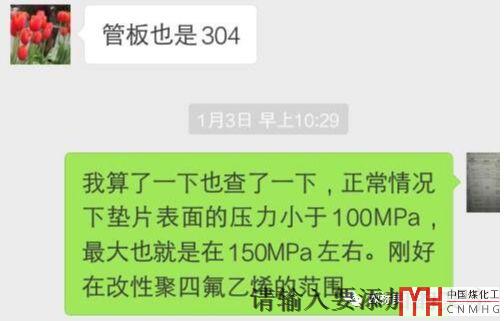

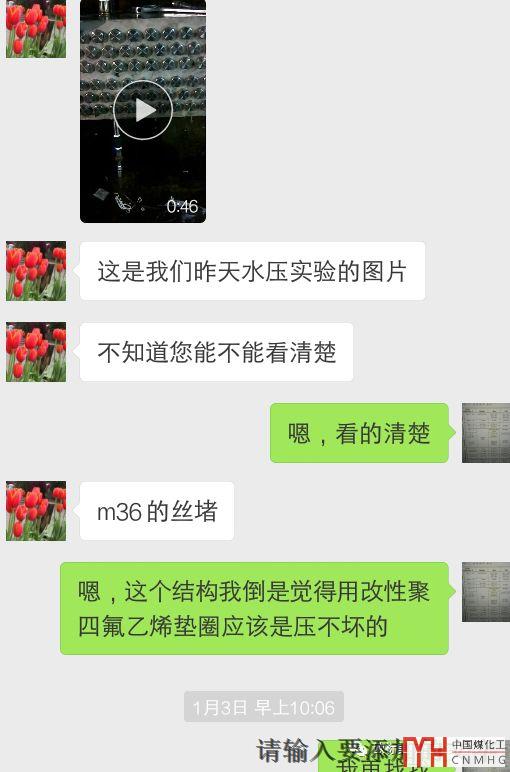

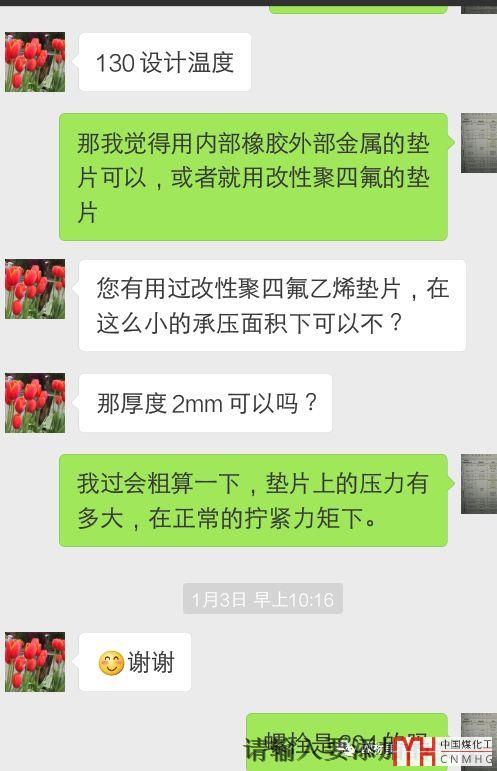

管法蘭由螺栓墊片選擇不匹配引起的問題很多，今天說一件前段時間遇到的非常規的不匹配引起的水壓泄露。先說一下是空冷器打壓時泄露。我基本不做空冷器方面的設備，前段時間集團內部武漢公司的技術人員由于一臺設備打壓泄露大boss讓找我。讓我出出主意找找原因最好能提供解決辦法。由于設備是壓力較高（中壓）的不銹鋼設備，所以螺栓和墊片（叫墊圈更合適，螺栓和窄墊圈的結構，忘記截結構詳圖了）選用的都是不銹鋼。先是電話溝通然后微信溝通了一下，把微信溝通的部分聊天內容截圖放上來，有助于理解：

幾天后又和武漢公司的同事溝通過，換墊片后水壓沒有問題。

我們要了解墊片要實現密封作用在表面的最小壓力是多少，要把墊片壓壞最小壓力又需要多少。只有知道了兩個最小壓力才能判斷出是否能實現密封且壓不壞。這方面的資料只有歐洲才有要求。要么找大的墊片供應商要，要么就查標準。然后在看墊片能應用的溫度和壓力，雖然特殊的結構壓力不是很適用但還是要適當參考的，不能在同一塊石頭上摔倒幾次哈。

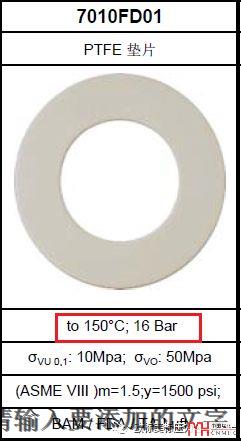

IDT的PTFE墊片適用范圍

（不小心又幫IDT做廣告了）

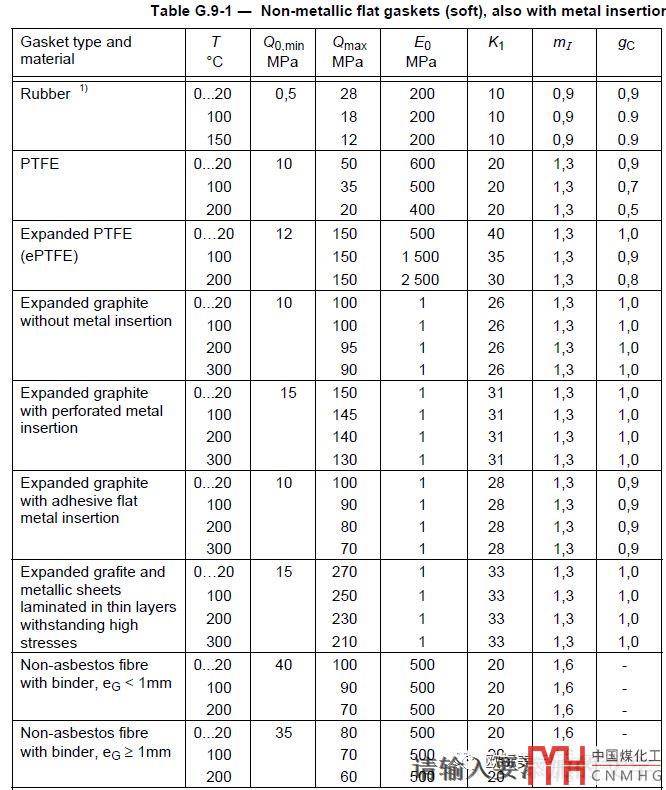

在EN13445-3的附錄G中有這部分的內容，當然了如果確定買哪家的產品也可以直接找供應商要這部分的內容。（已經被HG/T20582引用）

螺栓預緊力高合金鋼一般為F=(0.5~0.6)Rp0.2×Ab；碳鋼和低合金鋼螺栓一般為F=(0.6~0.7)Rp0.2×Ab；最大為0.8Rp0.2×Ab（來自機械設計手冊），（偷懶都用了Rp0.2表達）。墊片表面壓力為F/Ag（Ag—墊片壓緊部分的面積，注意算法和常用法蘭計算的方法不同）

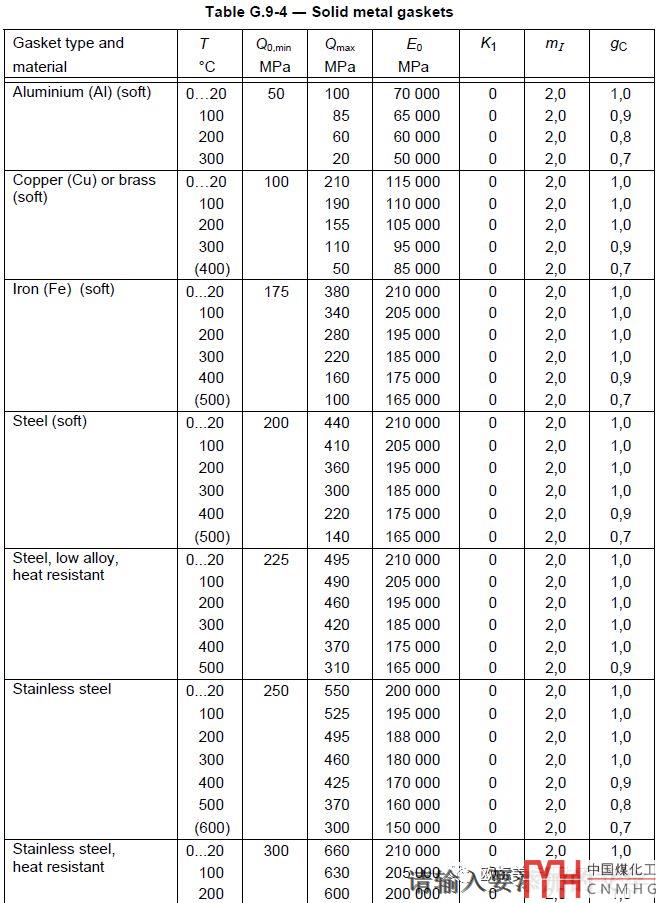

無論是此種螺栓密封結構還是我們常見的法蘭結構都可以計算一下，我來計算一個DN 600 class300的法蘭用304的八角墊（R77）用什么樣的螺栓可以理論上實現密封不泄露.。R77的節徑P:692.15mm，環寬A:15.88mm，平面寬C:10.49mm。需要的最小的預緊力為：F=Agσ， Ag=πP（A-C）=π×692.15×（15.88-10.49）=11720.3 mm2由上圖可知304不銹鋼墊表面最小壓力為300MPa。標準法蘭有24個M39X3的螺栓，M39X3螺栓截面積為1028.4mm2 。（八角墊和橢圓墊規定相同，八角墊更容易理解所以舉了八角墊的例子）

螺柱最小屈服應為：Rp0.2=11720.3×300/(0.5×24×1028.4)=284.9MPa，即使用0.6倍的屈服也要237.4MPa；注意這只是最低要求，建立在墊片屈服強度很低接近標準規定的下限值的基礎上；而實際上不銹鋼的實際屈服遠大于標準規定的最低值，常溫下Rp0.2=300MPa左右很常見。所以我們還要適當放一些余量。

常溫時國標普通耐熱不銹鋼標準規定的螺栓屈服只有205MPa，理論上SA-193 B8 CL.2（屈服345MPa）可以，但SA-193 B8 CL.2最大尺寸只有38mm，最高使用溫度只有550℃！國標對應變強化的螺栓的尺寸和使用溫度都規定的更低。用這個例子也間接證明了楊總的壓力容器唯心不易群里前段時間不銹鋼螺栓打水壓泄露（記不清是DN500還是DN600了，挑了個DN600 class300計算了一下），螺栓選材不合適！

金屬墊片要實現密封，墊片要盡量窄。因?yàn)閴|片窄才能更容易的把墊片壓的塑性，彈性變形或彈塑性變形。但也要注意不能把墊片壓壞了。使用金屬墊的同學（工藝，設計等）可以用這個公式簡單計算去驗證一下。如果是設計人員有時間和精力也可以再結合法蘭計算，算一下需要的螺栓載荷。
